H100 DN150

Van Shinyi H100 DN150 hiện là một trong những model được tìm kiếm nhiều trong nhóm van phao thuộc nhãn hiệu van Shinyi. Van nổi bật nhờ độ bền cao, thông số rõ ràng và khả năng đáp ứng tốt yêu cầu vận hành thực tế

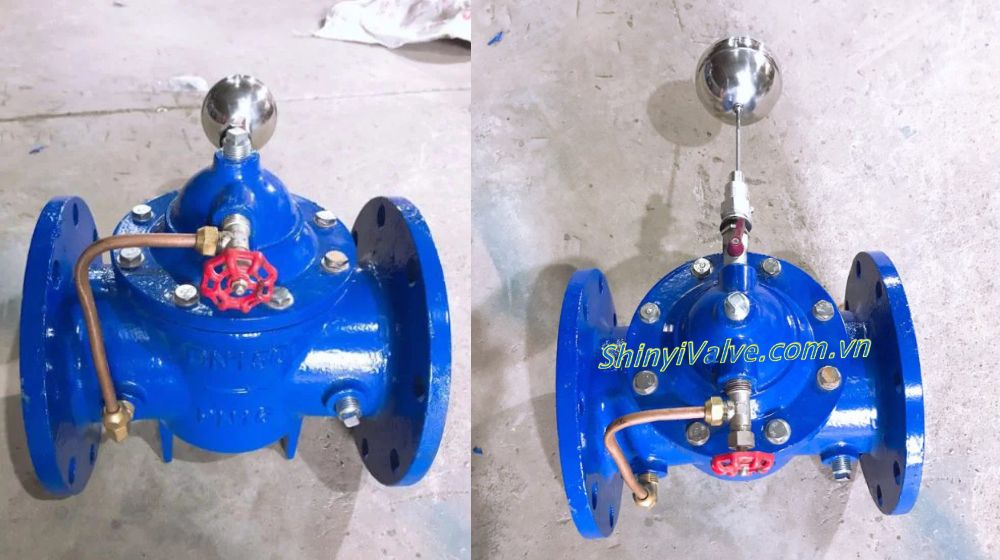

1. Tổng quan về van Shinyi H100 DN150

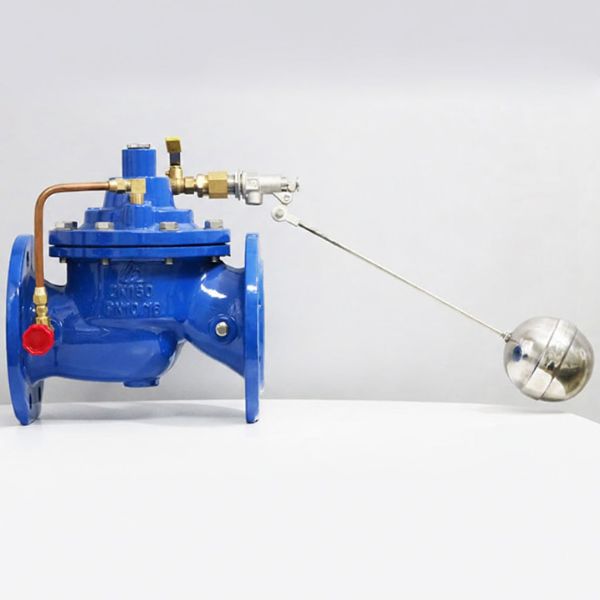

Van Shinyi H100 DN150 (model Shinyi H100-0150) thuộc nhóm kích thước phổ biến của dòng van phao Shinyi, được ứng dụng rộng rãi trong các hệ thống cấp nước hiện nay. Nhờ khả năng vận hành ổn định, thân làm bằng vật liệu có độ bền cao là gang cầu, Shinyi H100-0150 là lựa chọn phù hợp cho nhiều công trình từ dân dụng quy mô lớn đến hạ tầng cấp nước chuyên nghiệp.

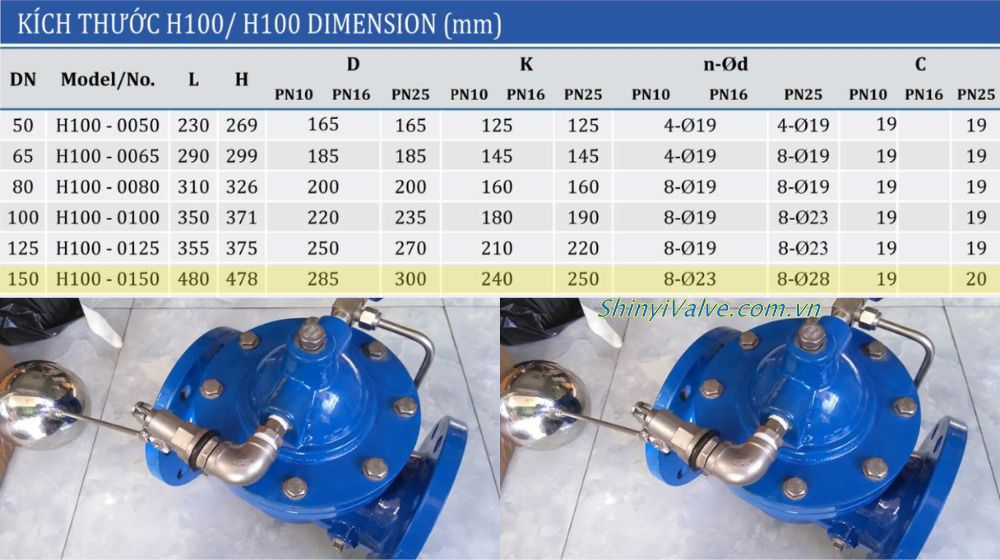

2. Đặc điểm về kích thước của Shinyi H100-0150

Shinyi H100-0150 là phiên bản DN150 trong series H100, được thiết kế theo tiêu chuẩn mặt bích thông dụng cho hệ thống cấp nước áp lực. Dưới đây là các thông số kích thước cơ bản của van Shinyi H100 DN150:

• Model: Shinyi H100-0150
• Kích thước danh nghĩa: DN150 >Hiểu sâu hơn qua bài viết DN150 là phi bao nhiêu
• Chiều dài L: 480 mm
• Chiều cao H: 478 mm
• Kích thước mặt bích theo PN10 & PN16
  • Đường kính ngoài mặt bích (D): 285 mm
  • Đường kính vòng tâm bulong (K): 240 mm
  • Số lỗ bulong: 8 lỗ
  • Đường kính lỗ bulong (Ød): Ø23
  • Độ dày mặt bích (C): 19 mm
• Kích thước mặt bích theo PN25
  • Đường kính ngoài mặt bích (D): 300 mm
  • Đường kính vòng tâm bulong (K): 250 mm
  • Số lỗ bulong: 8 lỗ
  • Đường kính lỗ bulong (Ød): Ø28

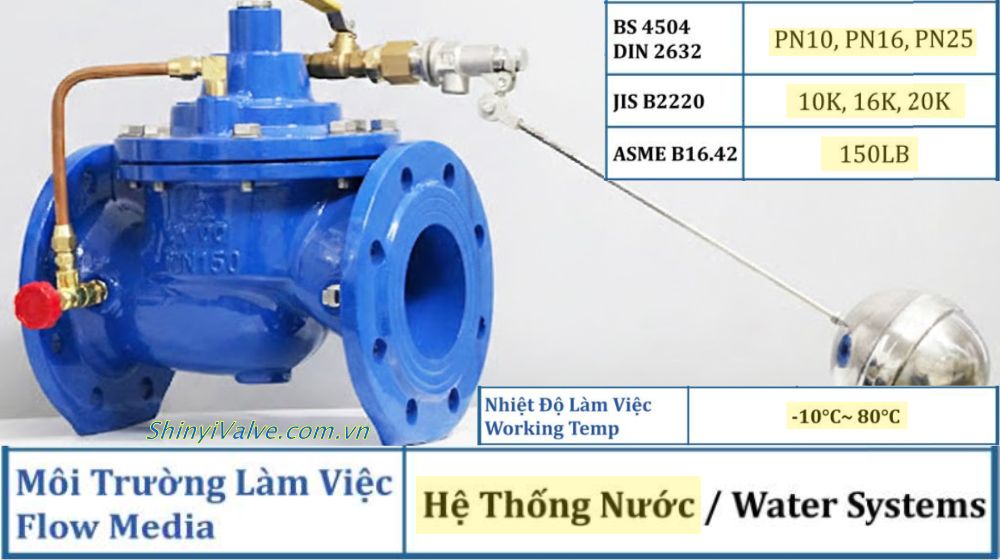

3. Môi trường làm việc của van Shinyi H100 DN150

Van Shinyi H100 DN150 được thiết kế chuyên dùng cho hệ thống cấp nước, phù hợp vận hành trong điều kiện áp lực và nhiệt độ tiêu chuẩn của mạng lưới cấp nước sạch. Chi tiết như sau:

• Môi trường sử dụng: Hệ thống cấp nước (chủ yếu là nước sạch)
• Nhiệt độ làm việc: Từ -10°C ~ 80°C
• Áp suất làm việc theo tiêu chuẩn mặt bích:
  • BS 4504 / DIN 2632: PN10, PN16, PN25
  • JIS B2220: 10K, 16K, 20K
  • ASME B16.42: 150LB

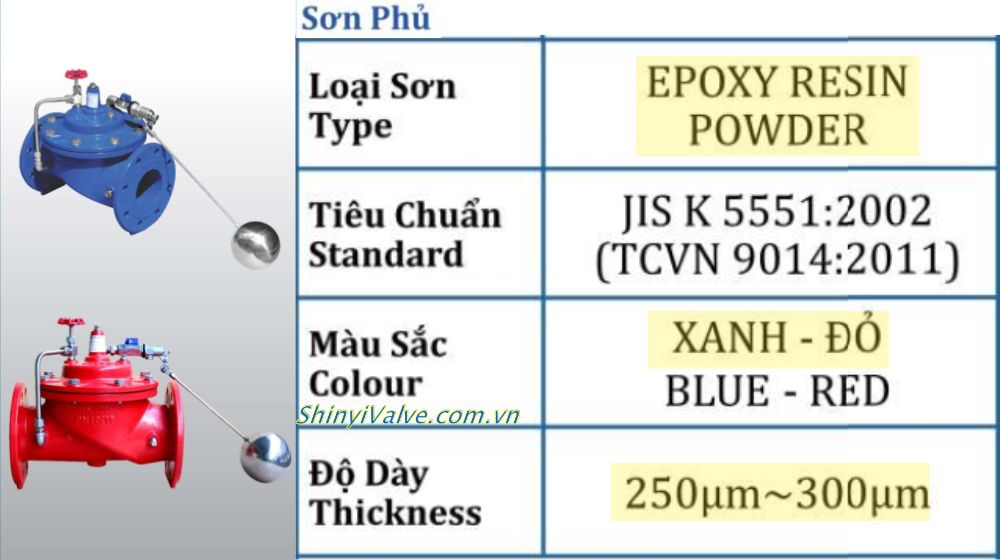

4. Lớp sơn phủ của Shinyi H100-0150

Van Shinyi H100 DN150 được phủ lớp sơn epoxy chuyên dụng nhằm tăng khả năng chống ăn mòn, bảo vệ thân van khỏi tác động của môi trường ẩm ướt và điều kiện làm việc ngoài trời. Thông số lớp sơn phủ được chi tiết trong catalogue như sau:

• Loại sơn: Epoxy Resin Powder
• Tiêu chuẩn áp dụng: JIS K 5551:2002 (tương ứng TCVN 9014:2011)
• Màu sắc: Xanh / Đỏ
• Độ dày lớp sơn: 250µm ~ 300µm

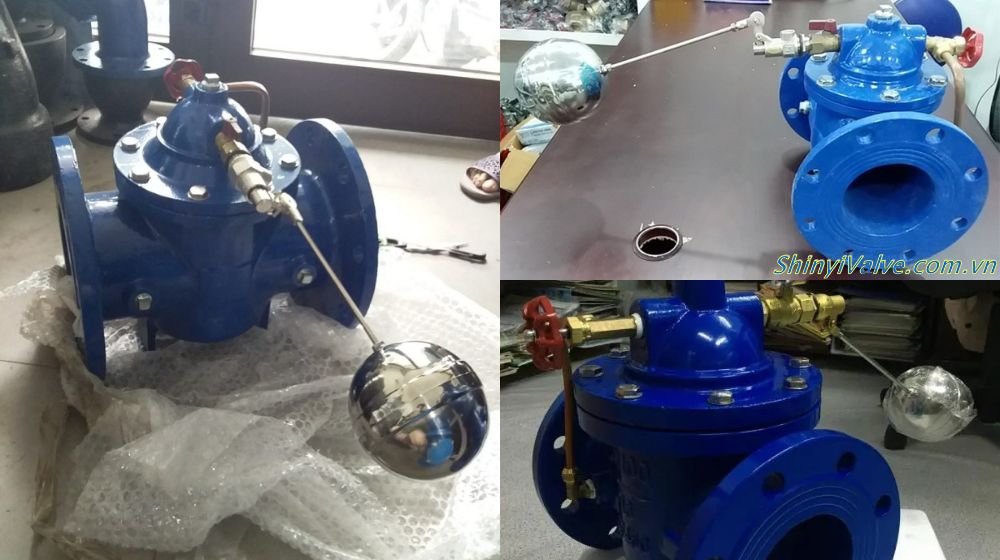

5. Kho van Shinyi H100 DN150

Hiện nay, van Shinyi H100 DN150 luôn có sẵn tại kho của đại lý van Shinyi chúng tôi, đáp ứng nhanh nhu cầu cung cấp cho công trình dân dụng, nhà máy và dự án cấp nước trên toàn quốc.

Với lợi thế chủ động nguồn hàng, đại lý chúng tôi đảm bảo thời gian giao nhanh, hỗ trợ kỹ thuật và báo giá cạnh tranh cho từng công trình cụ thể
