WBCX DN200

Van 1 chiều Shinyi WBCX DN200 là lựa chọn mà chúng tôi luôn khuyên dùng cho đường ống 8 inch (cỡ 200mm) cần định hướng dòng chảy, đặc biệt khi không gian giữa hai bích bị hạn chế. Với thiết kế kiểu kẹp (wafer), kết hợp với cơ chế cánh bướm bằng inox và lò xo gắn ở trục van, đảm bảo khả năng chống ngược hiệu quả, vận hành êm ái và tuổi thọ dài trong các hệ thống cấp thoát nước, PCCC và công nghiệp.

1. Đôi nét về van Shinyi WBCX DN200

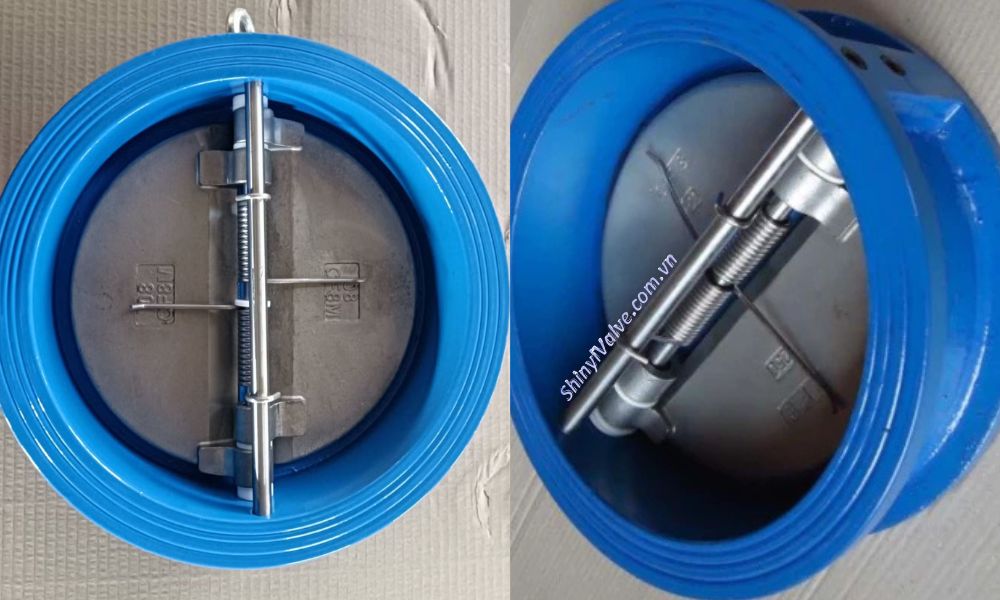

Van gang Shinyi WBCX DN200 thuộc dòng van 1 chiều cánh bướm Shinyi với đường kính danh định 200mm, tương đương 8 inch.

• DN200 là kích cỡ được sử dụng rộng rãi trong các hệ thống cấp nước đô thị, trạm bơm công nghiệp và đường ống PCCC cho các tòa nhà cao tầng.

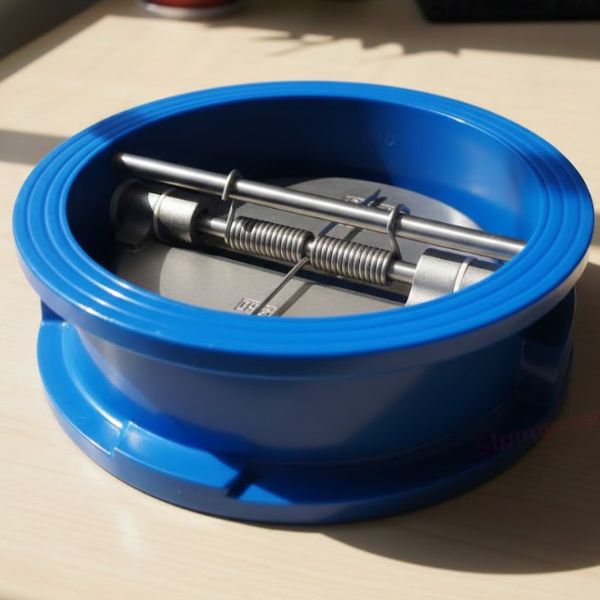

• Thiết kế van dạng kẹp giữa hai mặt bích ống, giúp tiết kiệm không gian đáng kể, tạo thêm không gian cho các thiết bị khác mà không cần phá tường mở rộng.

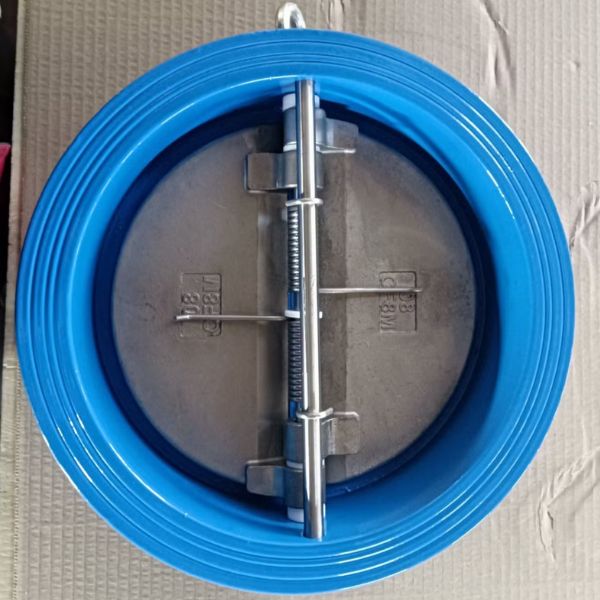

• Khi dòng chảy dừng hoặc đảo chiều, lò xo inox đẩy cánh bướm đóng lại ngay lập tức, ngăn dòng ngược hiệu quả.

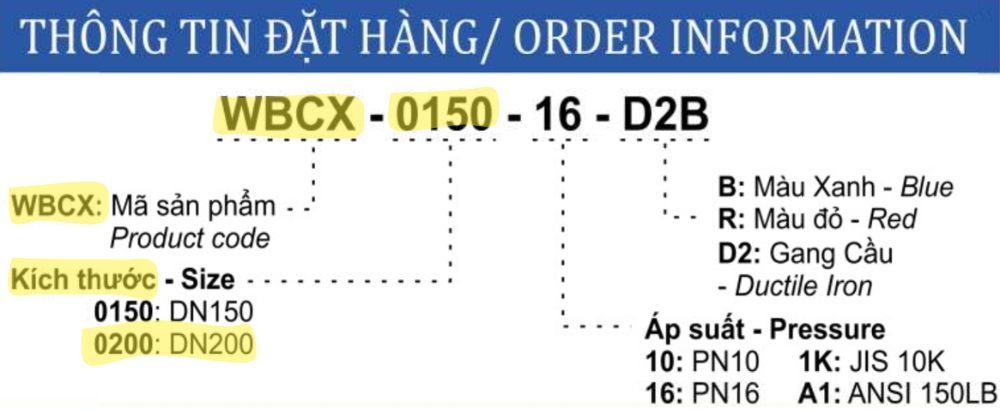

2. Van 1 chiều cánh bướm Shinyi WBCX DN200 có ký hiệu gì

Hiểu rõ mã dòng van 1 chiều cánh bướm này giúp bạn đọc đặt hàng chính xác và tránh nhầm lẫn tốn kém. Mã van này là WBCX – 0200 – 16 – D2B, trong đó mỗi ký tự đều mang ý nghĩa kỹ thuật quan trọng.

• WBCX là mã model, viết tắt của “Wafer Butterfly Check”
• 0200 chỉ cỡ van 1 chiều DN200 (8 inch).
• 16 là cấp áp suất PN16. Ngoài ra van WBCX DN200 có ba cấp áp lực khác
  • PN10 (10 bar): Cho hệ thống áp suất thấp, cấp nước sinh hoạt thông thường
  • JIS 10K: Đáp ứng tiêu chuẩn JIS về áp suất dòng chảy
  • ANSI 150LB: Cấp áp suất dựa trên tiêu chuẩn Quốc gia Hoa Kỳ
• D2 ký hiệu vật liệu thân van là gang cầu (Ductile Iron).
• Chữ B thể hiện màu sơn xanh (Blue). Ngoài ra còn có tùy chọn R (Red – đỏ) cho hệ thống PCCC

3. Thông số kích thước van 1 chiều Shinyi WBCX DN200

Nắm vững kích thước chi tiết giúp bạn thiết kế và lắp đặt chính xác. Van Shinyi WBCX DN200 có các thông số kích thước quan trọng sau:

• Chiều dày van C = 89mm: Đây là kích thước then chốt trong việc thiết kế mạng lưới đường ống
• Đường kính đầu nối van E = 224mm: Đảm bảo tối ưu lưu lượng dòng chảy bên trong ống DN200
• Bán kính quay cánh bướm R = 104mm: Khi van hoạt động, cánh bướm quay trong phạm vi bán kính này.
• Đường kính đầu nối bích D: Tùy theo cấp áp lực
  • PN10: 275mm
  • PN16: 275mm
  • ANSI 150LB: 275mm
  • JIS 10K: 267mm

4. Kho van Shinyi WBCX DN200

Là đại lý chính thức của Shinyi tại Việt Nam, chúng tôi duy trì kho hàng lớn tại Hà Nội và thành phố Hồ Chí Minh để phục vụ khách hàng toàn quốc một cách nhanh chóng và hiệu quả nhất.

• Dự trữ số lượng lớn dòng van Shinyi WBCX DN200, đặc biệt dành cho các dự án cần giao hàng khẩn cấp.
• Hỗ trợ giao hàng nhanh chóng, giúp khách hàng yên tâm về tiến độ thi công.
• Cung cấp dịch vụ tư vấn kỹ thuật, hỗ trợ lựa chọn đúng cấp áp suất, tiêu chuẩn bích và vật liệu phù hợp với từng dự án cụ thể.
