SREJ DN100

Khớp Shinyi SREJ DN100 chính là giải pháp hàng đầu để triệt tiêu rung chấn và bảo vệ hệ thống đường ống DN100 của người dùng nhờ sự linh hoạt của khớp nối. Dưới đây là một số thông tin quan trọng về dòng khớp nối Shinyi này, dựa trên kinh nghiệm thực tế tại nhà máy và công trường.

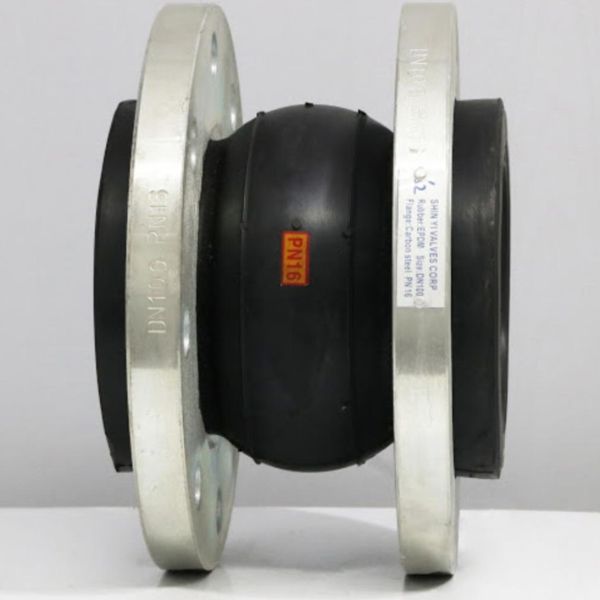

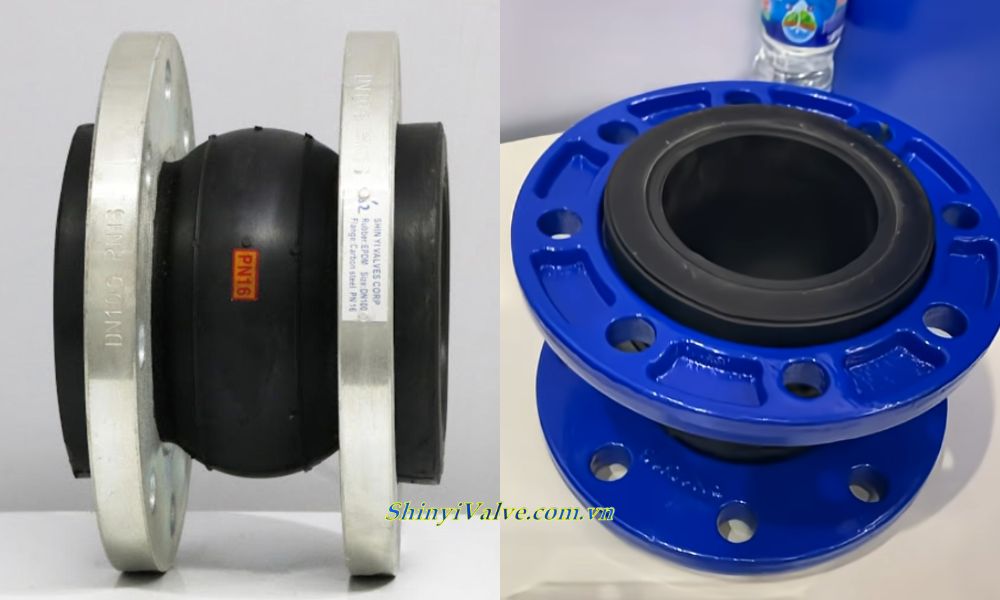

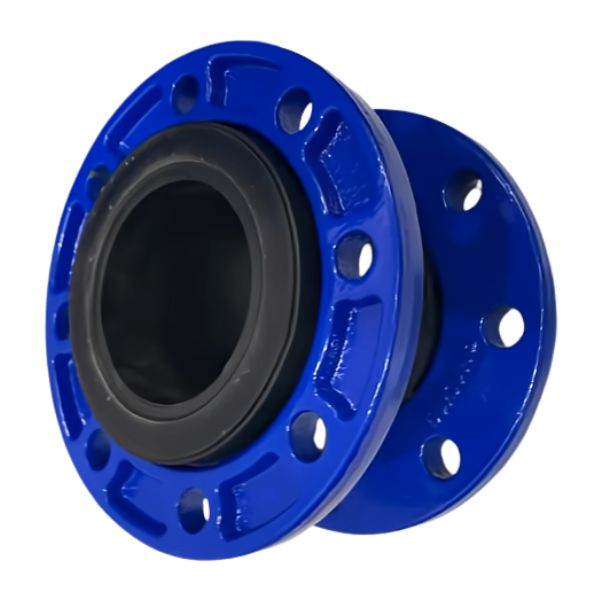

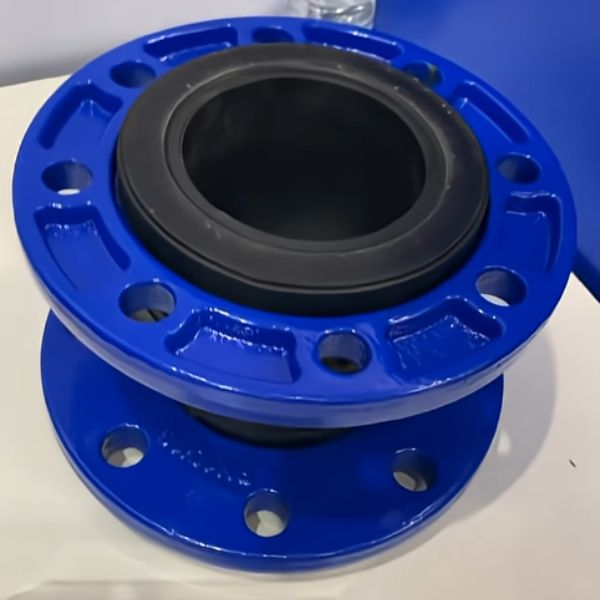

1. Tổng quan khớp Shinyi SREJ DN100

Khi cầm trên tay bộ khớp nối mềm cao su 1 cầu Shinyi SREJ DN100, khách hàng đang sở hữu một thiết bị bảo vệ hệ thống cốt lõi cho nhiều dự án thực tế

• Có khả năng hấp thụ những rung động cơ học không mong muốn trong quá trình vận hành.
• Sở hữu thiết kế một cầu cao su tinh gọn, chắc chắn. Kết hợp với lớp sợi nylon gia cường, giúp phụ kiện chịu được áp lực làm việc khắc nghiệt, giữ được độ co giãn linh hoạt tối ưu.
• Với kích thước DN100, đây là dòng phụ kiện tiêu chuẩn cho các đường ống phi 114mm, được lắp đặt phổ biến tại các vị trí đầu hút của máy bơm

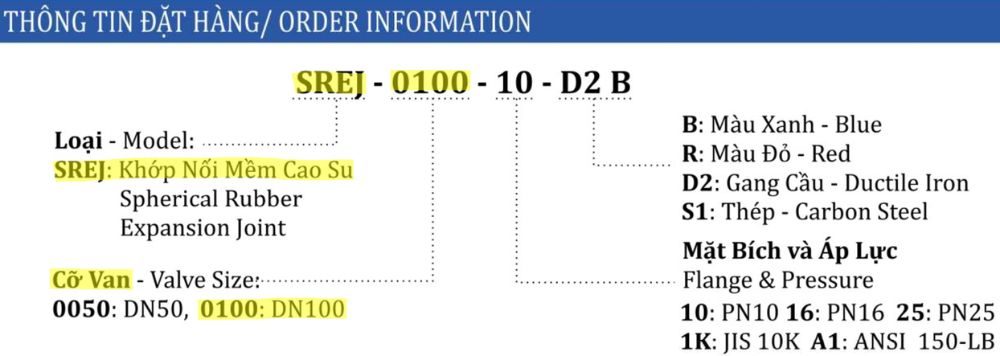

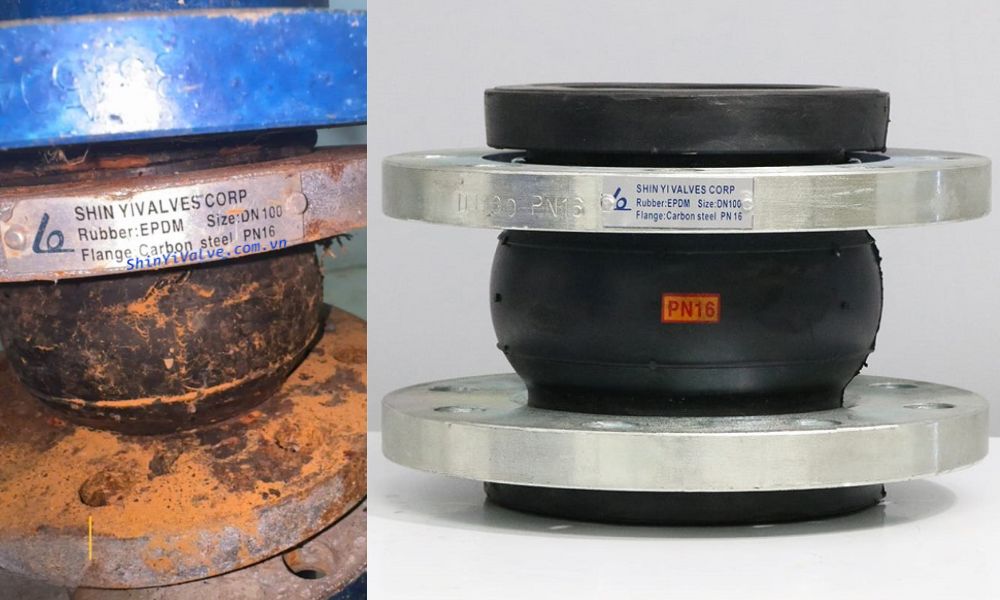

2. Ký hiệu khớp Shinyi SREJ DN100

Việc hiểu rõ hệ thống mã hóa của phụ kiện SREJ DN100 giúp người mua sắm loại bỏ rủi ro mua sai chủng loại, gây lãng phí ngân sách hoặc nghiêm trọng hơn là gây sự cố rò rỉ khi lắp đặt vào hệ thống.

Theo tiêu chuẩn từ nhà sản xuất, mã đặt hàng SREJ – 0100 – 10 – D2 B chứa đựng toàn bộ thông tin như sau

• SREJ: Định danh dòng khớp nối mềm cao su (Spherical Rubber Expansion Joint).
• 0100: Chỉ kích thước danh định DN100.
• Về cấp áp lực
  • 10/16/25: Là ký hiệu PN (ứng với PN10, PN16 và PN25)
  • 1K: Ký hiệu dành cho khớp nối theo tiêu chuẩn JIS
  • A1: Dùng cho phụ kiện sản xuất theo chuẩn ANSI 150LB
• D2/S1: Vật liệu mặt bích bằng gang cầu (ductile iron) hoặc thép (carbon steel).
• B/R: Màu sắc lớp sơn phủ (xanh – Blue hoặc đỏ – Red).

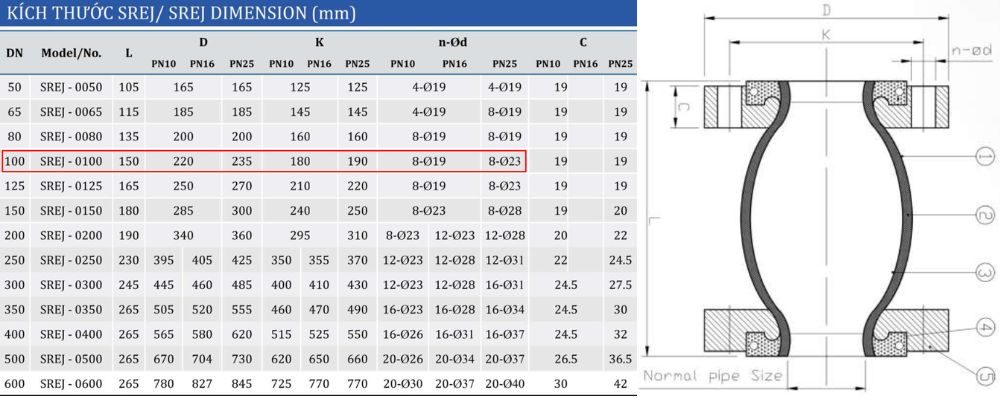

3. Phụ kiện Shinyi SREJ DN100 có kích thước thế nào

Việc nắm lòng thông số kích thước hình học không chỉ phục vụ việc lắp đặt chính xác mà còn giúp người thiết kế tính toán được không gian vận hành tối thiểu. Đối với khớp 1 cầu SREJ DN100, các thông số kỹ thuật chuẩn mà người dùng cần lưu ý bao gồm

• Chiều dài (L): 150 mm. Đây là khoảng cách lắp đặt cố định giữa hai đầu ống.
• Đường kính ngoài mặt bích (D): 220 mm (PN10/PN16) hoặc 235 mm (PN25).
• Đường kính vòng lỗ bu lông (K): 180 mm (với cấp áp lực PN10/16) hoặc 190 mm (với PN25).
• Số lỗ bu lông (n-Ød): 8 lỗ với đường kính lỗ Ø19 ~ Ø23.
• Độ dày mặt bích (C): 19mm

4. Khớp 1 cầu Shinyi SREJ DN100 được dùng thế nào

Thực tế tại các dự án cho thấy, khớp nối mềm thường bị hỏng nhanh do lắp đặt sai vị trí hoặc sai kỹ thuật. Chúng tôi nhấn mạnh rằng khớp Shinyi SREJ DN100 cần được lắp đặt đúng, tránh thi công ẩu làm giảm tác dụng của thiết bị

• Sử dụng khớp SREJ DN100 tại các hệ thống máy bơm chữa cháy, hệ thống điều hòa, các đường ống xử lý nước.
• Vị trí lắp đặt lý tưởng nhất là ngay sau van 1 chiều DN100, trước van cổng ở đầu đẩy máy bơm hoặc lắp gần y lọc DN100
• Đảm bảo đường ống hai đầu được cố định chắc chắn để khớp nối chỉ thực hiện đúng chức năng co giãn.

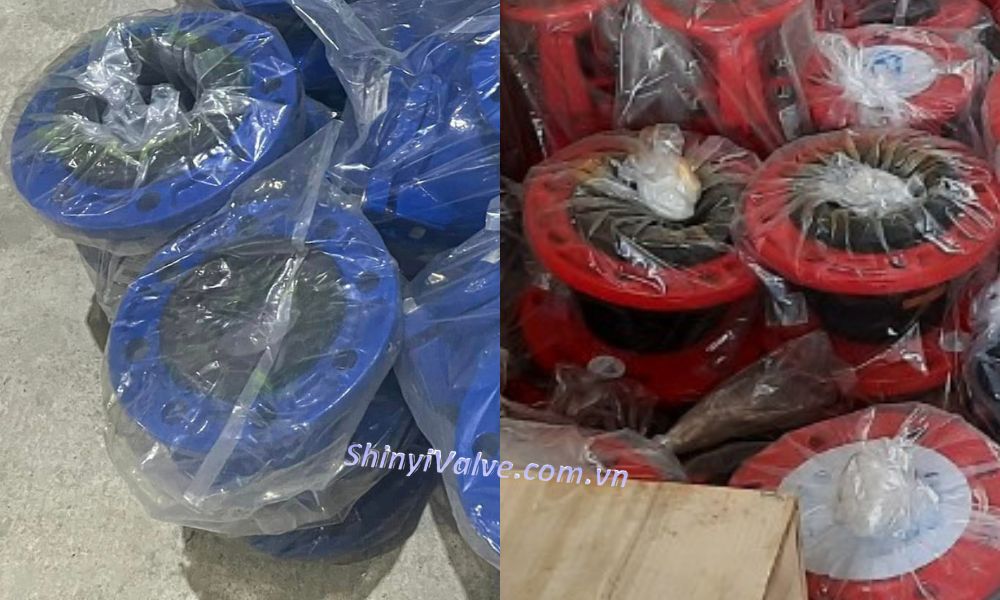

5. Kho khớp Shinyi SREJ DN100

Trong ngành xây dựng, chậm tiến độ một ngày là mất đi rất nhiều chi phí cơ hội. Hiểu được điều đó, đại lý van Shinyi chúng tôi luôn duy trì lượng tồn kho cực lớn cho dòng khớp Shinyi SREJ DN100 tại Hà Nội và thành phố Hồ Chí Minh, giúp các nhà thầu giải quyết bài toán tiến độ nhanh chóng

• Lưu kho đầy đủ các phiên bản từ mặt bích gang sơn xanh đến mặt bích thép sơn đỏ dành riêng cho hệ thống PCCC.
• Đi kèm chứng chỉ xuất xưởng, đảm bảo nguồn gốc rõ ràng và chất lượng đồng nhất.
• Bảo quản phụ kiện trong môi trường tránh ánh nắng trực tiếp và hóa chất để duy trì tính đàn hồi tốt nhất cho lớp cao su.
