TSEJ DN100

Khớp Shinyi TSEJ DN100 ra đời không chỉ để kết nối hai đoạn ống DN100, mà còn bảo vệ các thiết bị khác trong hệ thống khỏi sự rung chấn trong quá trình vận hành, gây ảnh hưởng đến các mối nối bích. Đây là dòng khớp nối mềm cao su 2 cầu Shinyi sở hữu khả năng triệt tiêu xung lực tốt, đảm bảo hệ thống vận hành êm ái và bền bỉ theo thời gian.

1. Tổng quan về khớp 2 cầu Shinyi TSEJ DN100

Việc nhận diện chính xác khớp Shinyi TSEJ DN100 ngay từ cái nhìn đầu tiên giúp kỹ sư tránh được những nhầm lẫn tai hại trong quá trình lắp đặt.

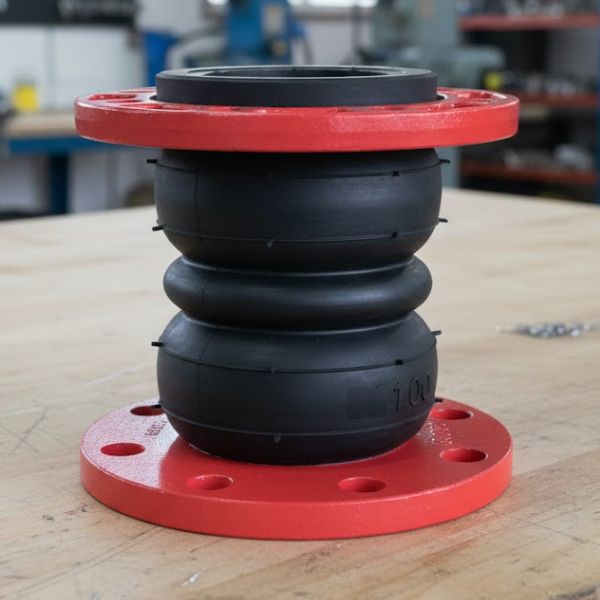

• Sở hữu thiết kế đặc trưng với hai bầu cao su đồng nhất, tạo ra khoảng không gian giãn nở lớn hơn so với dòng đơn cầu.

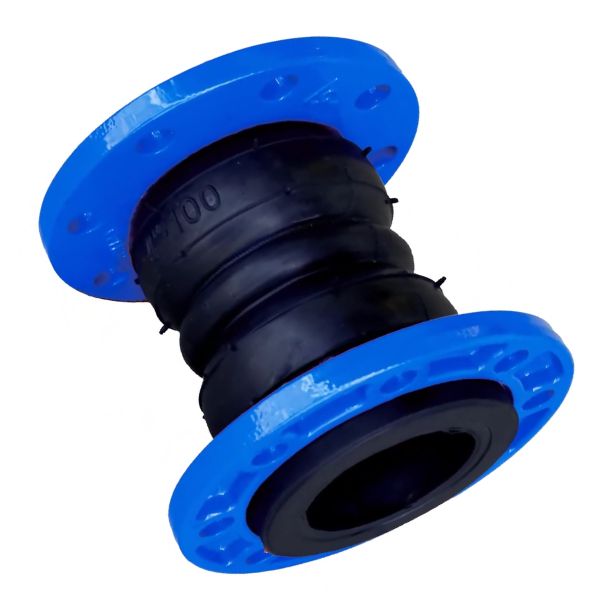

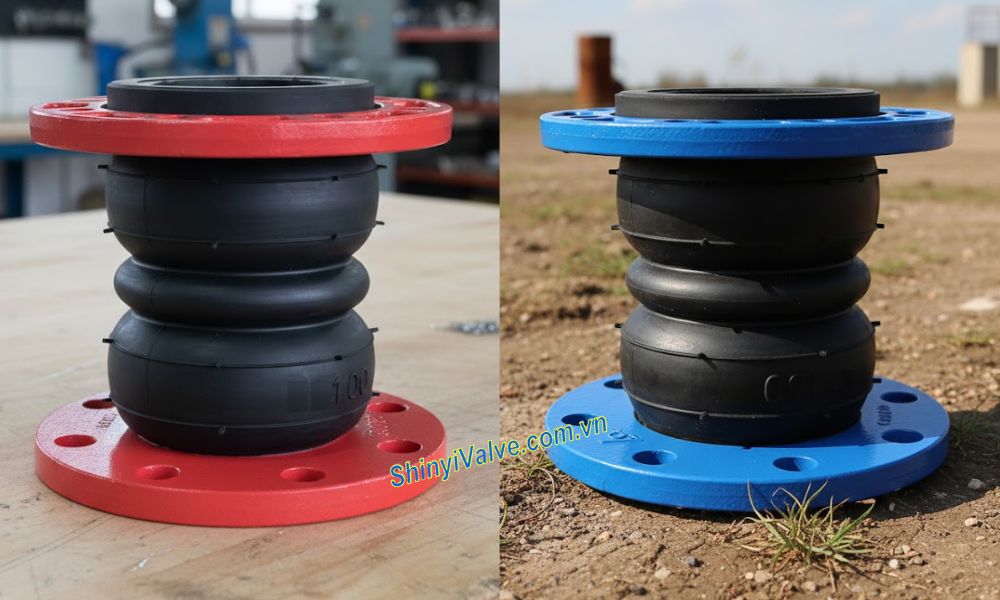

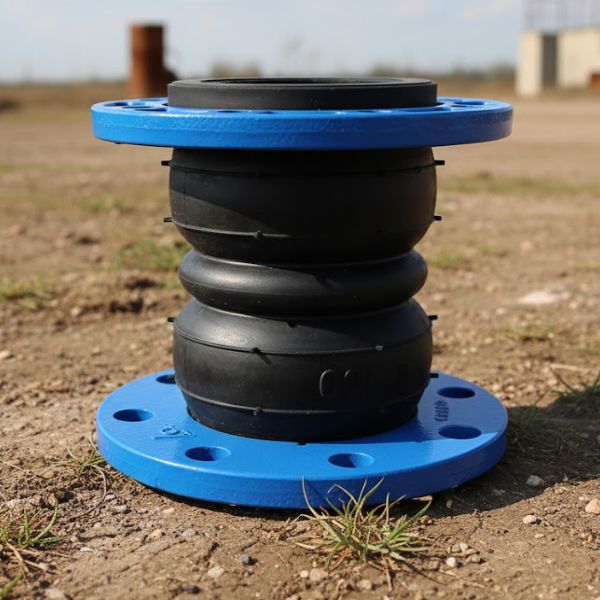

• Với dòng khớp gang cầu, có loại màu đỏ và xanh. Sự khác biệt về màu sắc này giúp phân loại môi trường sử dụng trong các hệ thống phức tạp.
• Thân khớp được chế tạo từ cao su EPDM chất lượng cao, gia cường lớp sợi Nylon bên trong để chịu đựng áp suất làm việc khắc nghiệt.

2. Chi tiết ký hiệu khớp nối Shinyi TSEJ DN100

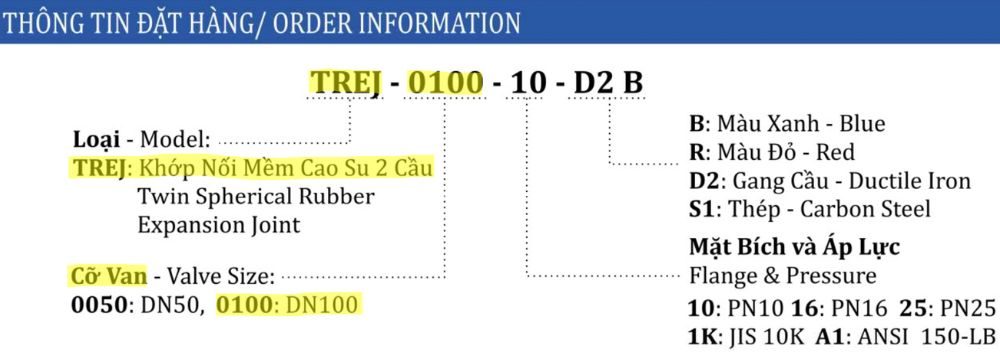

Dựa trên sơ đồ thông tin đặt hàng, mã khớp Shinyi TSEJ DN100 chuẩn thường có dạng: TREJ – 0100 – 10 – D2 B. Trong đó

• TREJ: Định danh dòng khớp nối mềm cao su 2 cầu (Twin Spherical Rubber Expansion Joint).
• 0100: Kích thước định danh DN100 (tương đương phi 114mm).
• 10/16/25: Chỉ số áp lực làm việc PN tương ứng PN10, PN16 hoặc PN25.
  • Ngoài ra còn có ký hiệu 1K với khớp theo tiêu chuẩn JIS
  • Hay ký hiệu A1 đối với dòng khớp nối có cấp áp suất 150LB
• D2/S1: Vật liệu mặt bích là gang cầu (ductile iron) hoặc thép (carbon steel).
• B/R: Ký hiệu màu sắc xanh (Blue) hoặc đỏ (Red).

3. Khớp Shinyi TSEJ DN100 có kích thước thế nào

Kích thước hình học của khớp nối quyết định trực tiếp đến khoảng cách cũng như kỹ thuật lắp đặt giữa hai đầu ống trong thi công thực tế. Khớp Shinyi TSEJ DN100 có những thông số vật lý khắt khe mà người dùng buộc phải tuân thủ để đảm bảo an toàn.

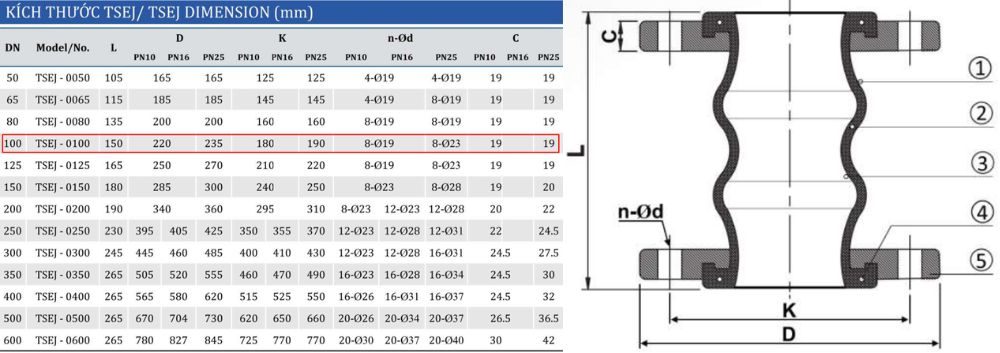

• Chiều dài (L): 150mm. Đây là khoảng cách lắp đặt cố định giữa hai mặt bích.
• Đường kính ngoài mặt bích (D): 220mm (với PN10/PN16) hoặc 235mm (PN25).
• Đường kính vòng bulong (K): Từ 180mm đến 190mm tùy theo tiêu chuẩn áp lực.
• Số lỗ bulong (n): 8 lỗ
• Đường kính lỗ bulong (d): Từ 19mm ~ 23mm

4. Khớp Shinyi TSEJ DN100 được ứng dụng thế nào

Khớp Shinyi TSEJ DN100 được lựa chọn cho nhiều dự án quy mô lớn nhỏ khác nhau, nhờ vai trò giảm chấn cho các thiết bị cơ khí quan trọng. Dưới đây là một số ứng dụng thực tế phổ biến của dòng khớp nối Shinyi này

• Dùng cho ống trục chính gần với động cơ công suất lớn trong hệ thống bơm nước tòa nhà quy mô nhỏ
• Sử dụng với mạng lưới điều hòa không khí (HVAC) với lưu lượng lưu chất lớn
• Áp dụng cho đường ống ở nhà máy xử lý nước và cấp khí gas, tại các vị trí nền đất yếu hoặc có sự lún sụt không đều.
