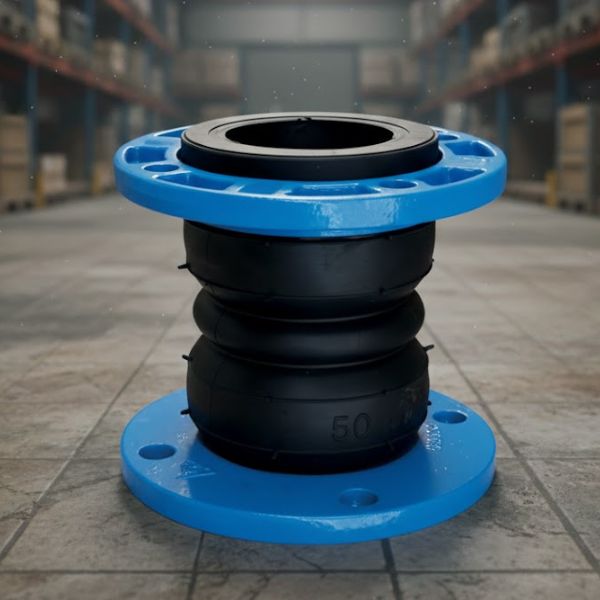

TSEJ DN50

Khớp Shinyi TSEJ DN50 là giải pháp được nhiều chủ đầu tư tin dùng cho nhiều dự án, từ hệ thống cấp thoát nước dân dụng đến các nhà máy công nghiệp quy mô nhỏ, với khả năng bảo vệ thiết bị đắt tiền khác trong tuyến ống DN50 khỏi những tác động có hại từ dao động và rung lắc.

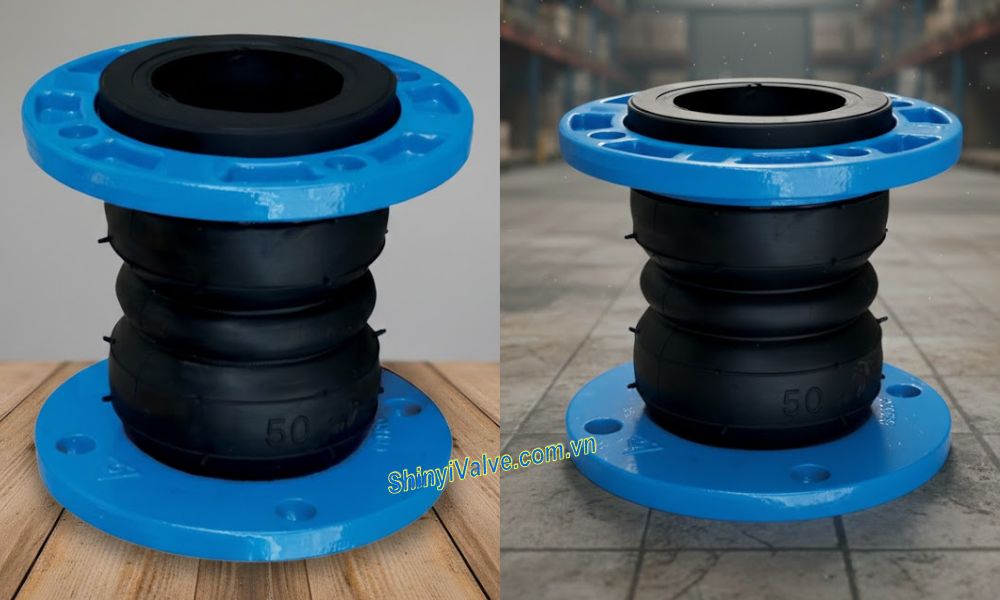

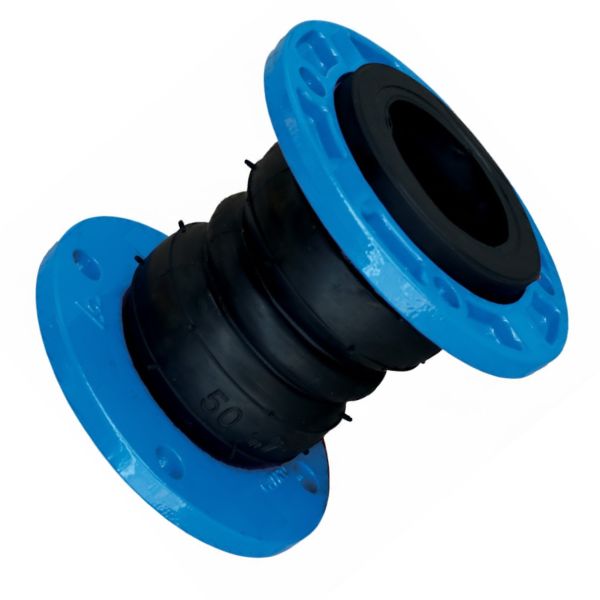

1. Khớp Shinyi TSEJ DN50 là gì

Khớp Shinyi TSEJ DN50 là khớp nối mềm cao su 2 cầu Shinyi được thiết kế đặc biệt để hấp thụ rung động, giảm tiếng ồn và bù trừ chuyển động trong hệ thống đường ống.

• Đặc điểm cấu trúc 2 cầu cao su cho phép khớp nối linh hoạt hơn so với khớp 1 cầu, trong việc hấp thụ chuyển động dọc trục, lệch trục và góc lệch.
• Kích cỡ DN50 cho phép khớp áp dụng cho thiết bị cỡ nhỏ, chẳng hạn như van cổng DN50
• Dòng khớp nối Shinyi này có hai màu sắc: xanh dương cho ứng dụng thông thường và đỏ cho hệ thống phòng cháy chữa cháy (PCCC).

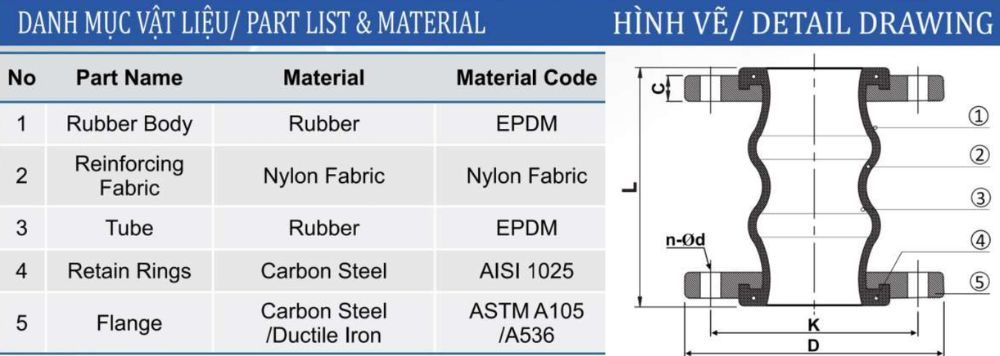

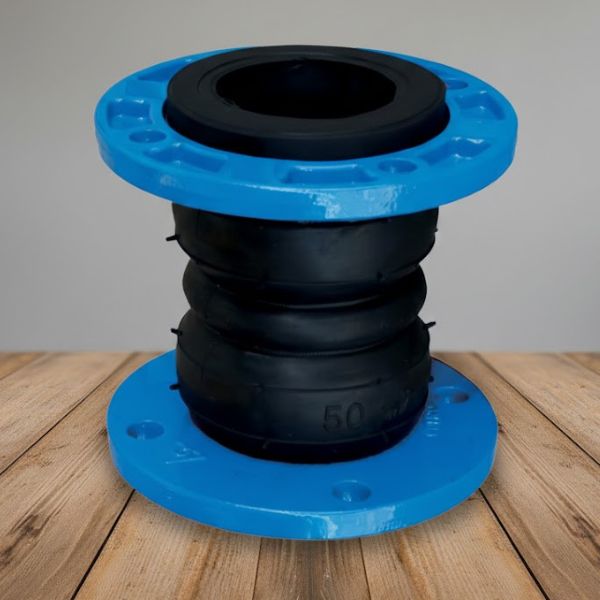

2. Cấu tạo khớp nối Shinyi TSEJ DN50

Khớp Shinyi TSEJ DN50 có 5 bộ phận chính, mỗi thành phần đều được lựa chọn kỹ lưỡng về vật liệu:

• Thân cao su (Rubber Body): Làm từ cao su EPDM đặc biệt
  • Có khả năng chịu nhiệt từ – 40°C đến 110°C
  • Chống oxi hóa tốt, chống tia UV và không bị giòn theo thời gian.
• Lớp gia cố (Reinforcing Fabric): Vải nylon đan chéo tạo khung cho thân cao su.
• Ống cao su (Tube): Luồn vào bên trong thân, cho phép dòng chảy đi qua
• Vòng (Retain Rings): Làm từ thép carbon AISI 1025, đảm bảo giữ chặt thân cao su vào mặt bích.
• Mặt bích (Flange): Có thể làm từ gang cầu ASTM A536 hoặc thép carbon ASTM A105

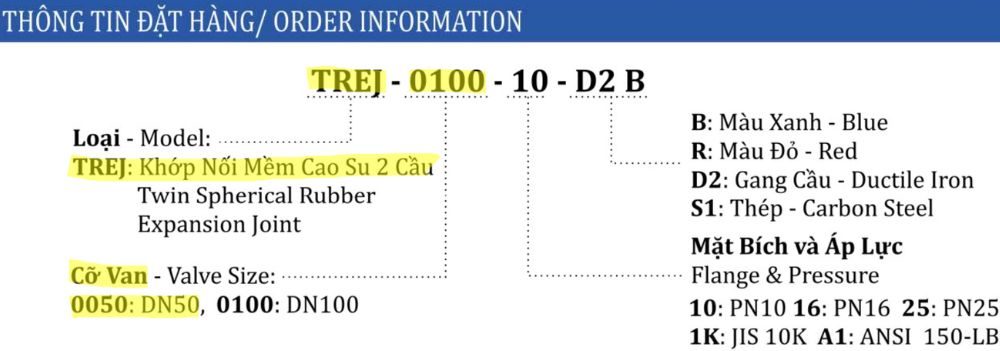

3. Khớp Shinyi TSEJ DN50 có ký hiệu gì

Hiểu ký hiệu khớp Shinyi TSEJ DN50 giúp người mua đặt hàng chính xác và tránh nhầm lẫn đắt giá. Mã TSEJ – 0100 – 10 – D2B chứa đựng toàn bộ thông tin kỹ thuật:

• TSEJ: Twin Spherical Rubber Expansion Joint (Khớp nối mềm cao su 2 cầu)
• 0100: DN100 (Đường kính danh nghĩa 100mm)
• 10: PN10 (Áp suất định mức 10 bar). Ngoài ra còn có cấp áp lực khác như
  • Ký hiệu PN: 16 ứng với PN16, 25 đối với PN25
  • Tiêu chuẩn JIS: 1K ứng với khớp theo tiêu chuẩn mặt bích JIS 10K
  • Chuẩn ANSI: A1 đối với dòng theo cấp áp suất 150LB
• D2B: Là dòng khớp nối gang (Ductile Iron) với màu sơn xanh (Blue)

4. Thông số kích thước khớp 2 cầu Shinyi TSEJ DN50

Đối với dòng khớp nối Shinyi TSEJ DN50, các thông số chuẩn như sau

• Chiều dài khớp nối (L) là 105mm
• Đường kính ngoài mặt bích (D) là 165mm
• Đường kính vòng bulong (K) là 125mm
• Số bulong n = 4
• Đường kính bulong d = 19mm
• Độ dày mặt bích (C) là 19mm

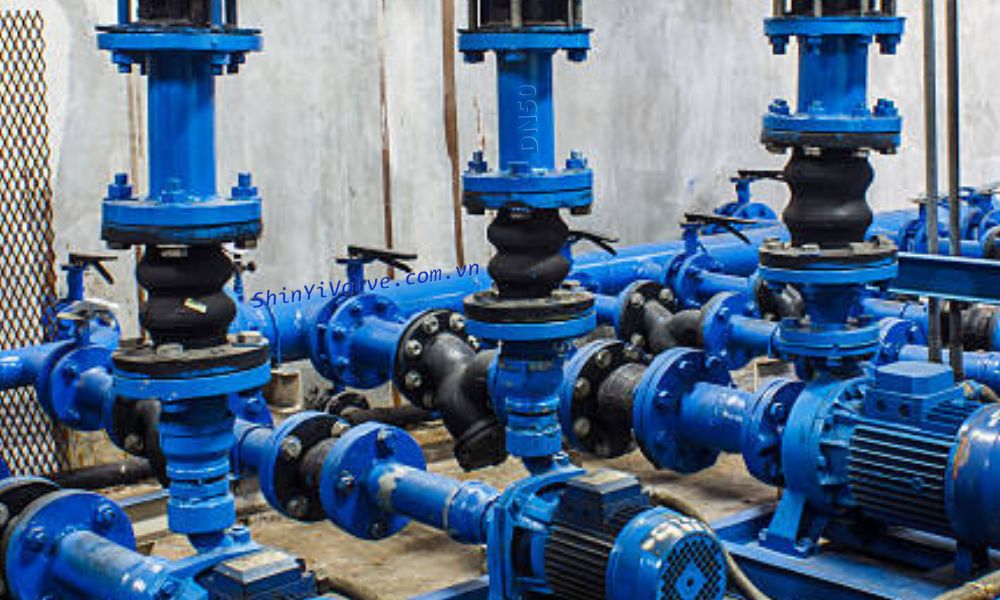

5. Ứng dụng của khớp Shinyi TSEJ DN50

Khớp Shinyi TSEJ DN50 khi được lắp đặt đúng vị trí, có thể phát huy hiệu quả giảm chấn động trong nhiều công trình quy mô nhỏ khác nhau, chẳng hạn như

• Được dùng ngay sau máy bơm trong hệ thống cung cấp nước cho khu đô thị dân cư
• Áp dụng cho trường hợp lắp đặt chuyển tiếp giữa hai hệ thống vật liệu khác nhau ở mạng lưới khu công nghiệp
• Lắp tại các đầu nối từ trụ cứu hỏa đến ống cứng trong mạng lưới dẫn nước dùng cho PCCC
