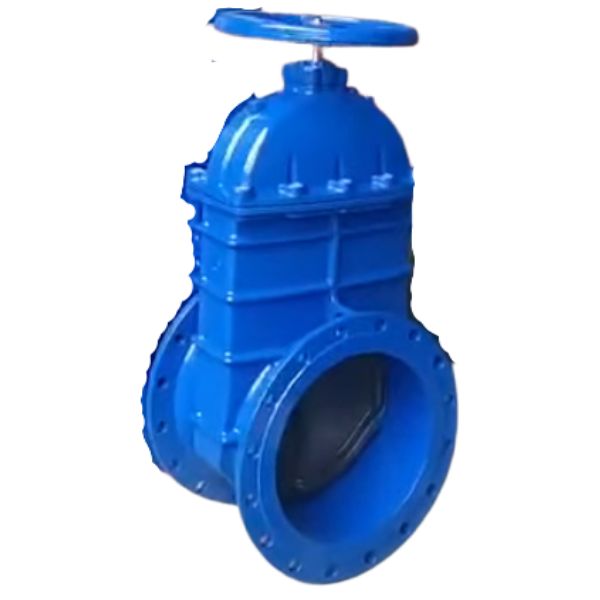

GVHX DN400

Trong các công trình hạ tầng nước quy mô lớn, việc lựa chọn thiết bị có kích cỡ lớn như van Shinyi GVHX DN400 đòi hỏi sự chính xác tuyệt đối về thông số kỹ thuật. Với vai trò là nhà nhập khẩu và đại lý cấp 1, chúng tôi hiểu rằng model Shinyi GVHX-0400 là lựa chọn tối ưu nhờ cấu tạo gang cầu chịu lực và thiết kế ty chìm tiết kiệm không gian, đảm bảo vận hành bền bỉ cho mọi hệ thống áp lực.

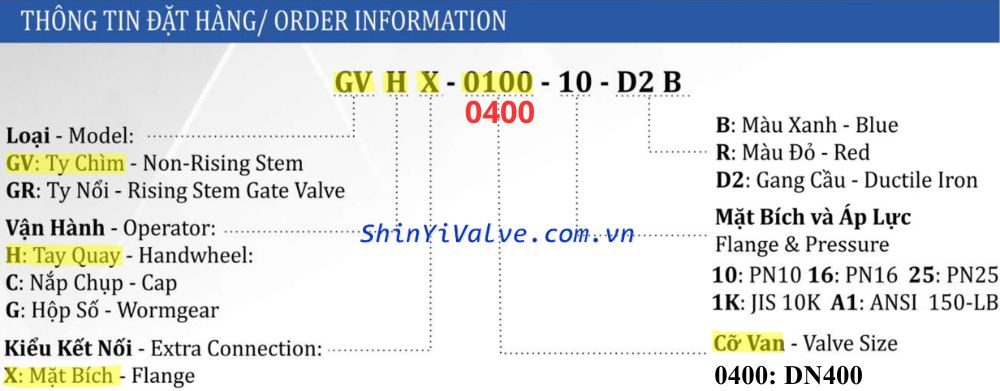

1. Giải mã ý nghĩa ký hiệu model van Shinyi GVHX DN400

Việc hiểu đúng mã hiệu sản phẩm là bước đầu tiên và quan trọng nhất để đảm bảo bạn mua đúng thiết bị mình cần.

ANH

Theo quy định đặt hàng của nhà máy Shinyi, mã Shinyi GVHX-0400 chứa đựng đầy đủ các đặc tính kỹ thuật cốt lõi của sản phẩm.

• GV (Gate Valve): Đây là dòng van cổng (van cửa) thiết kế theo kiểu ty chìm, tức là dòng van cổng ty chìm
  • Đặc điểm của loại này là khi đóng mở, phần trục van (ty van) không nhô lên cao, giúp tiết kiệm không gian lắp đặt tối đa.
• H (Handwheel): Thiết bị được vận hành bằng tay quay thủ công. Điều này giúp người vận hành dễ dàng kiểm soát lực đóng mở trực tiếp.
• X (Flange): Ký hiệu cho kiểu kết nối bằng hai mặt bích ở hai đầu van, đảm bảo sự chắc chắn và kín khít tuyệt đối cho đường ống áp lực.
• DN400: Đây là kích cỡ đường ống danh định là 400 mm (tương đương 16 inch).

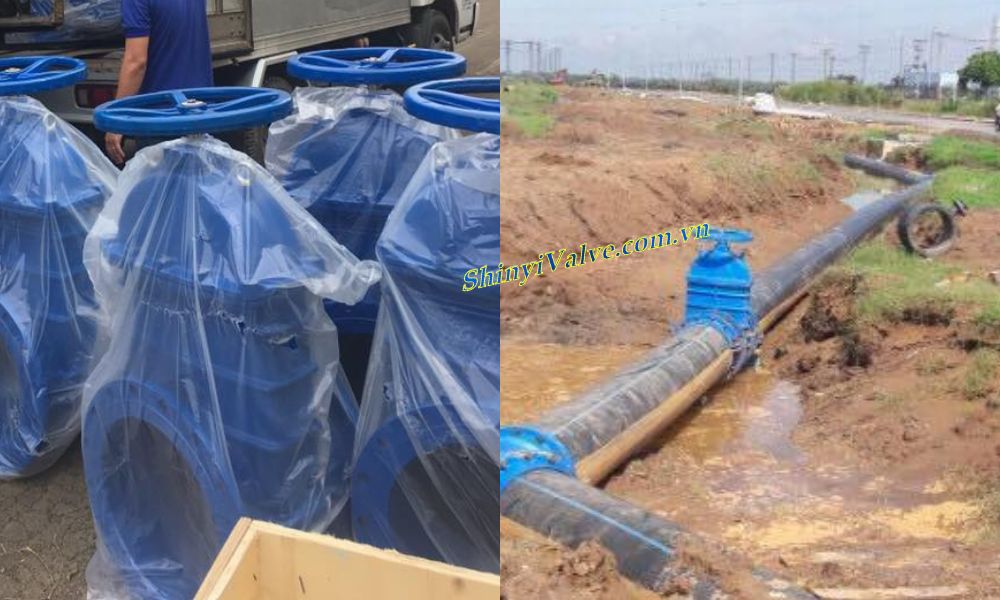

2. Đặc điểm thiết kế và ứng dụng thực tế của sản phẩm

Sản phẩm van Shinyi GVHX DN400 được đánh giá cao nhờ sự kết hợp giữa thiết kế thông minh và vật liệu bền bỉ. Với kích cỡ lớn, nhà sản xuất đã tối ưu hóa để van có thể hoạt động trơn tru mà không cần tốn quá nhiều sức lực.

• Vận hành nhẹ nhàng: Thiết kế tiên tiến giúp giảm thiểu ma sát, giúp việc xoay tay quay trở nên nhẹ nhàng, không gây hiện tượng kẹt van sau thời gian dài ngưng hoạt động.
• Thân van bền bỉ: Thân và nắp van được đúc từ gang cầu cao cấp (Ductile Iron).
  • So với gang xám, gang cầu có khả năng chịu va đập và chịu áp suất cao hơn nhiều
  • giúp van không bị nứt vỡ dưới tác động của thủy lực.
• Lá van an toàn: Lá van hình nêm, lõi bằng gang cầu bọc cao su EPDM bền bỉ.
  • Loại cao su này đạt chuẩn dùng cho nước sạch, có độ đàn hồi tốt, giúp van đóng kín hoàn toàn.
• Lớp sơn bảo vệ: Van được sơn phủ bột nhựa Epoxy tĩnh điện
  • Cả mặt trong và mặt ngoài với độ dày từ 250µm đến 300µm.
  • Lớp sơn này có màu xanh (cho nước sạch) hoặc đỏ (cho PCCC), giúp chống lại sự ăn mòn của môi trường.
• Ứng dụng: Chuyên dụng cho các hệ thống cấp thoát nước, xử lý nước và các hạ tầng kỹ thuật đô thị quy mô lớn.

ANH

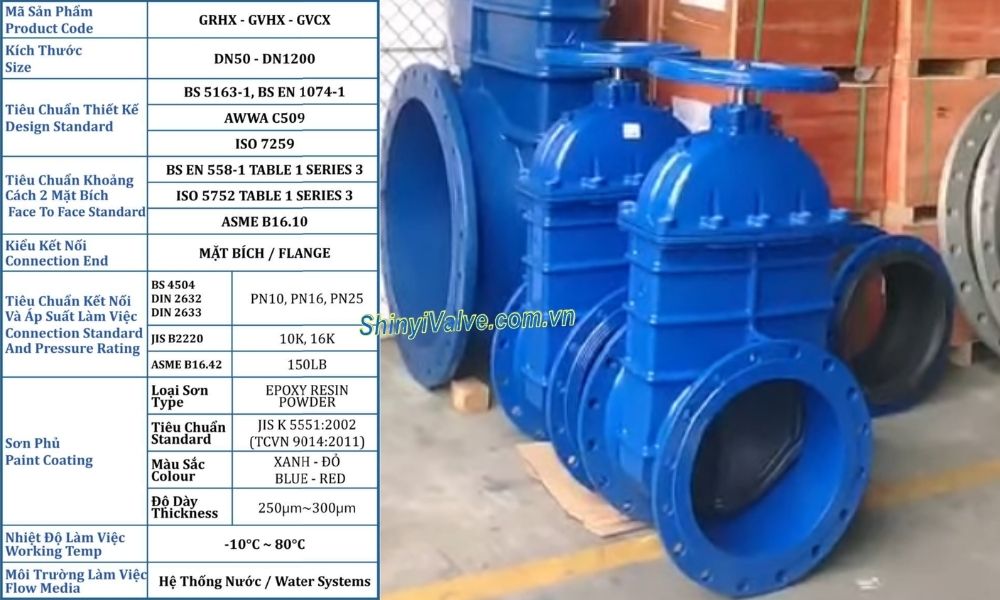

3. Thông số kỹ thuật chung theo tiêu chuẩn quốc tế

Để phục vụ công tác thiết kế và nghiệm thu, van Shinyi GVHX DN400 tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế phổ biến nhất hiện nay. Điều này đảm bảo tính lắp lẫn và sự tin tưởng cho các chủ đầu tư.

• Tiêu chuẩn thiết kế: Đáp ứng các tiêu chuẩn BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259.
• Khoảng cách giữa hai mặt bích (Face To Face): Tuân theo một trong các tiêu chuẩn dưới đây, giúp các kỹ sư đường ống dễ dàng tính toán khoảng cách chờ khi thi công.
  • BS EN 558-1 Table 1 Series 3
  • ISO 5752 Table 1 Series 3 hoặc
  • ASME B16.10
• Cấp áp suất làm việc: Van có khả năng đáp ứng nhiều mức áp suất khác nhau như
  • Tiêu chuẩn áp suất PN10, PN16, PN25 (theo chuẩn châu Âu) hoặc
  • Tiêu chuẩn mặt bích JIS 10K, tiêu chuẩn mặt bích JIS 16K (theo chuẩn Nhật Bản) hoặc
  • 150LB (theo chuẩn Mỹ).
• Nhiệt độ làm việc: Hoạt động ổn định trong môi trường có nhiệt độ từ -10°C đến 80°C.

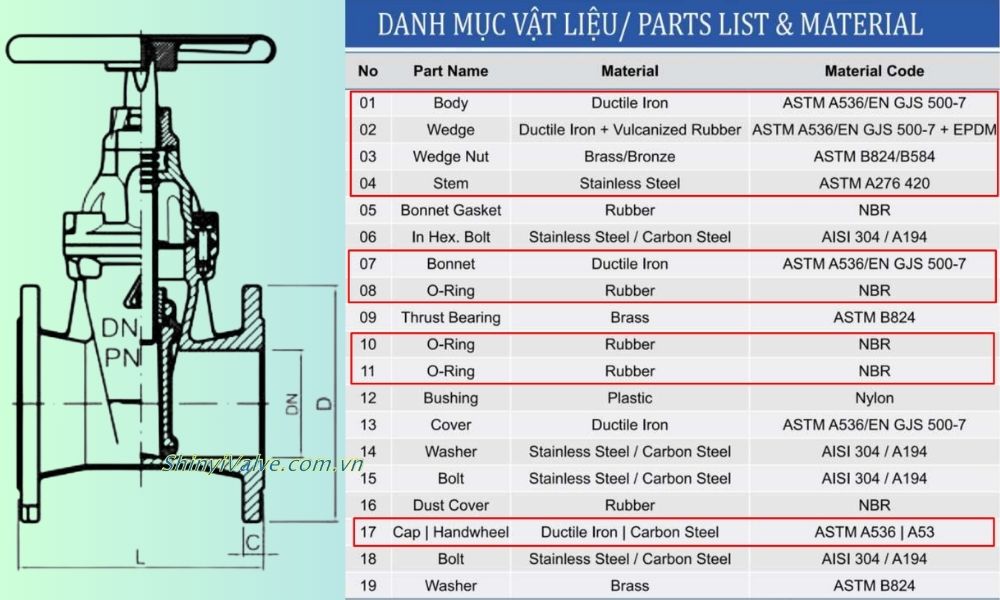

4. Chi tiết cấu tạo vật liệu của dòng van GVHX

Chất lượng của một chiếc van phụ thuộc hoàn toàn vào vật liệu cấu thành nên nó. Là đại lý cấp 1, chúng tôi cam kết các bộ phận của van Shinyi GVHX DN400 đều được chế tạo từ vật liệu đạt chuẩn cao nhất.

• Thân và nắp van: Gang cầu cao cấp (ASTM A536/EN GJS 500-7).
• Lá van (Wedge): Gang cầu bọc cao su lưu hóa EPDM (Ductile Iron + Vulcanized Rubber EPDM).
• Ty van (Stem): Thép không gỉ (Inox 420 – ASTM A276 420), đảm bảo không bị gỉ sét và kẹt ty.
• Đai ốc lá van: Làm từ đồng (Brass/Bronze), giúp tăng độ bền cho các vòng ren khi chuyển động.
• Tay quay (Handwheel): Gang cầu hoặc thép Carbon bền bỉ, chịu được lực vặn lớn.
• Gioăng và vòng đệm: Cao su NBR có khả năng làm kín cực tốt, ngăn rò rỉ nước ra môi trường ngoài.

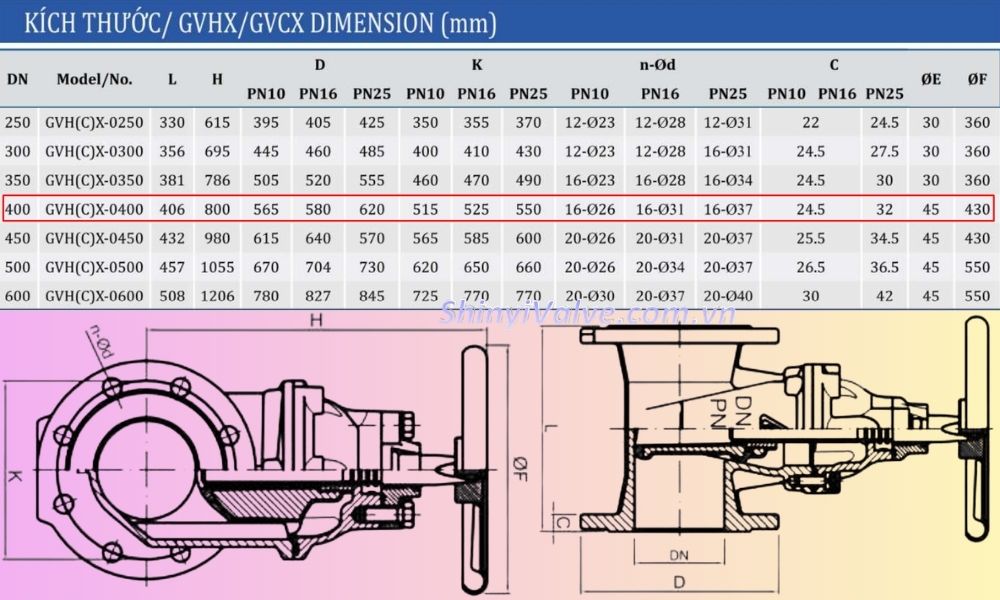

5. Kích thước lắp đặt thực tế cho model DN400

Đối với anh em thợ lắp đặt và kỹ sư công trường, việc nắm rõ kích thước vật lý là yếu tố sống còn để lắp ráp chuẩn xác. Dưới đây là bảng kích thước cụ thể cho mã hiệu GVH(C)X-0400.

• Chiều dài (L): 406 mm.
• Chiều cao (H): 800 mm.
• Đường kính tay quay (ØF): 430 mm.

ANH

Thông số mặt bích theo từng cấp áp suất để khoan lỗ và chọn bu lông:

• Hệ PN10: Đường kính mặt bích (D) là 565 mm; Tâm lỗ bu lông (K) là 515 mm; Sử dụng 16 lỗ với đường kính lỗ Ø26 mm; Độ dày mặt bích (C) là 24.5 mm.
• Hệ PN16: Đường kính mặt bích (D) là 580 mm; Tâm lỗ bu lông (K) là 525 mm; Sử dụng 16 lỗ với đường kính lỗ Ø31 mm; Độ dày mặt bích (C) là 32 mm.
• Hệ PN25: Đường kính mặt bích (D) là 620 mm; Tâm lỗ bu lông (K) là 550 mm; Sử dụng 16 lỗ với đường kính lỗ Ø37 mm; Độ dày mặt bích (C) là 45 mm.

6. Lưu ý khi lựa chọn và sử dụng

Với kích cỡ lớn như DN400, việc mua hàng không chỉ là xem giá mà còn là xem uy tín dịch vụ. Với tư cách là nhà nhập khẩu, tôi có vài lời khuyên dành cho bạn:

• Xác định áp suất hệ thống: Bạn cần biết chính xác hệ thống chạy PN10 hay PN16 để đặt hàng đúng loại mặt bích và độ dày thân van, tránh việc không thể lắp khớp với bu lông sẵn có.
• Kiểm tra CO/CQ: Luôn yêu cầu chứng chỉ chất lượng và xuất xứ từ nhà máy Shinyi để đảm bảo đây là hàng chính hãng 100%.
• Bảo trì định kỳ: Dù van được sơn Epoxy cao cấp, nhưng việc kiểm tra và vận hành thử định kỳ (đóng/mở) sẽ giúp lá van và ty van luôn ở trạng thái tốt nhất.
• Vận chuyển và lắp đặt: Van DN400 có trọng lượng rất lớn, hãy sử dụng các thiết bị nâng hạ chuyên dụng và không nên va đập mạnh vào phần tay quay hoặc ty van.
