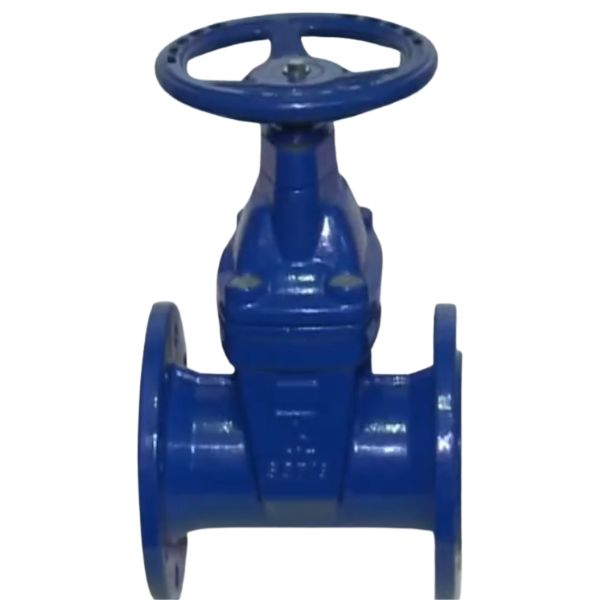

GVHX DN50

Van Shinyi GVHX DN50 là dòng van cổng ty chìm đại diện cho tinh hoa công nghệ đúc gang và chế tạo van theo tiêu chuẩn Đài Loan tại Việt Nam. Với kinh nghiệm nhiều năm trong ngành, chúng tôi khẳng định đây là sự lựa chọn van cổng DN50 hàng đầu cho các kỹ sư ưu tiên tiết kiệm không gian lắp đặt và sự bền bỉ với môi trường

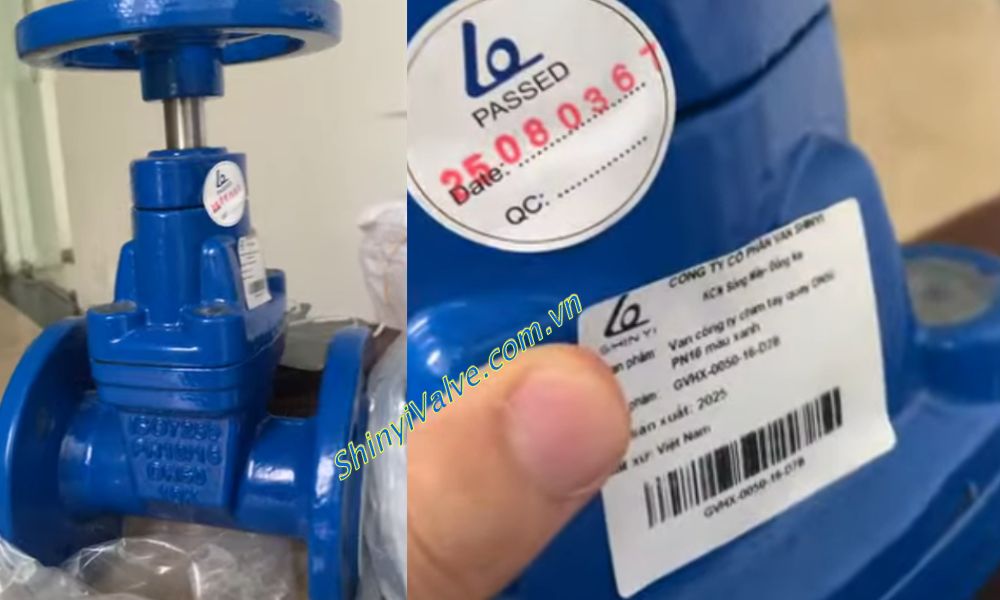

1. Van Shinyi GVHX DN50 là gì

Van Shinyi GVHX DN50 là một dòng van cổng ty chìm tay quay Shinyi, sở hữu kích thước định danh DN50 (tương đương với cỡ 2 inch). Dòng van này có các đặc điểm nổi bật sau:

• Là thiết bị van đóng mở dòng chảy dựa trên nguyên lý nâng hạ lá van bọc cao su.
  • Trong quá trình vận hành, trục van (ty van) xoay tròn bên trong mà không nhô ra ngoài
  • Giúp bảo vệ trục khỏi tác động môi trường và tiết kiệm diện tích tối đa.
• Thiết kế đạt chuẩn ISO 7259, đảm bảo độ kín tốt và khả năng chịu áp lực cao cho nhiều công trình dân dụng hay công nghiệp.

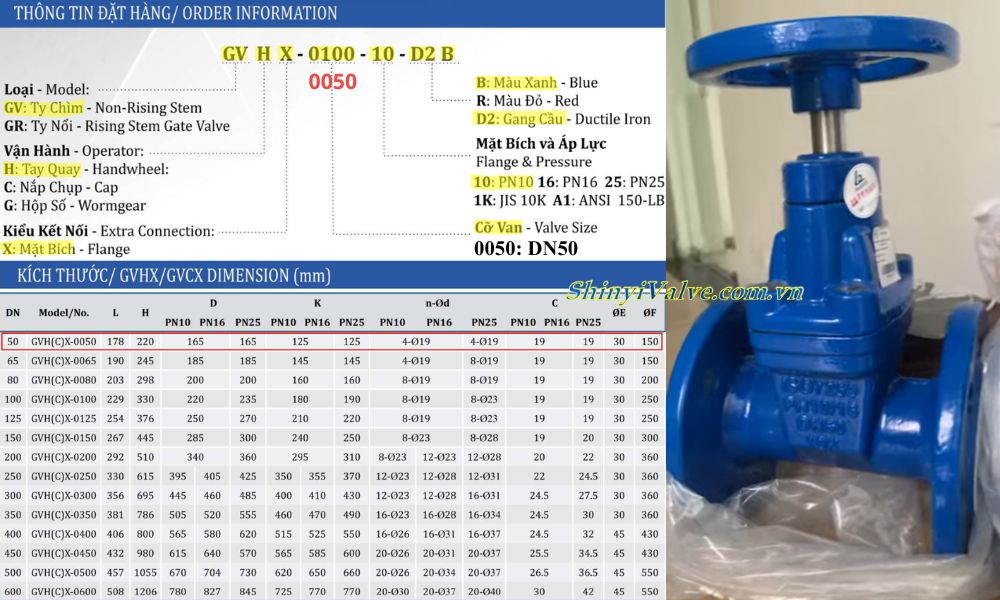

2. Thông số của van Shinyi GVHX DN50

Hiểu rõ thông số kỹ thuật của van Shinyi GVHX DN50 là chìa khóa để thiết kế hệ thống vận hành trơn tru. Dưới đây là một số thông tin quan trọng về dòng van cổng Shinyi này, người dùng có thể tham khảo trước khi đưa vào bản vẽ kỹ thuật hoặc dự án thi công.

2.1 Kích thước van Shinyi GVHX-0050

Việc kiểm tra kỹ thông số kích thước của van Shinyi GVHX DN50 giúp người thi công tránh được sai lầm khi kết nối van với các phụ kiện khác trong hệ thống ống, từ đó loại bỏ hoàn toàn rủi ro rò rỉ tại điểm nối bích. Người sử dùng cần lưu ý các thông số chính như sau:

• Kích cỡ đầu nối: DN50 hay 2 inch ← Xem thêm: DN50 là phi bao nhiêu
• Chiều dài van (L): 178mm
• Chiều cao van (H): 220mm
• Đường kính ngoài mặt bích (D): 165mm
• Đường kính đường tâm lỗ bulong (K): 125mm
• Số lỗ bulong (n): 4
• Đường kính lỗ bulong (d): 19mm
• Độ dày mặt bích (C): 19mm
• Đường kính tay quay (F): 150mm

2.2 Thông số làm việc của van cổng Shinyi GVHX-0050

Thông số làm việc là thước đo sức mạnh của van Shinyi GVHX DN50. Sau đây là một vài thông số về đặc tính của dòng van nước này:

• Van hoạt động hiệu quả với áp suất từ PN10 ~ PN25
• Nhiệt độ làm việc dao động từ -10°C đến 80°C
• Lớp sơn Epoxy độ dày 250µm ~ 300µm bảo vệ van khỏi sự ăn mòn của hóa chất và môi trường khắc nghiệt.

2.3 Ký hiệu đặt hàng của van Shinyi GVHX DN50

Ký hiệu van Shinyi GVHX DN50 cần được ghi nhớ chính xác đối với người mua hàng, nhằm tránh sai sót khi đặt hàng dẫn đến việc nhận sai loại van, gây chậm trễ tiến độ thi công. Mã chuẩn của dòng van cổng gang này là GVHX – 0050 – 10 – D2B, trong đó:

• GV đại diện cho loại van cổng ty chìm
• H ký hiệu cho Handwheel (Tay quay)
• X thể hiện kiểu kết nối mặt bích
• 0050 chỉ kích cỡ van là DN50
• 10 chỉ cấp áp lực PN10, ngoài ra còn có ký hiệu áp suất khác như sau:
  • 16, 25 ứng với cấp áp suất PN16, PN25
  • 1K chỉ dòng van có áp suất tuân thủ tiêu chuẩn mặt bích JIS 10K
  • A1 tương đương với van theo chuẩn ANSI 150LB
• D2 là ký hiệu của vật liệu gang cầu
• B là màu xanh của bề mặt van (đối với màu đỏ là R)

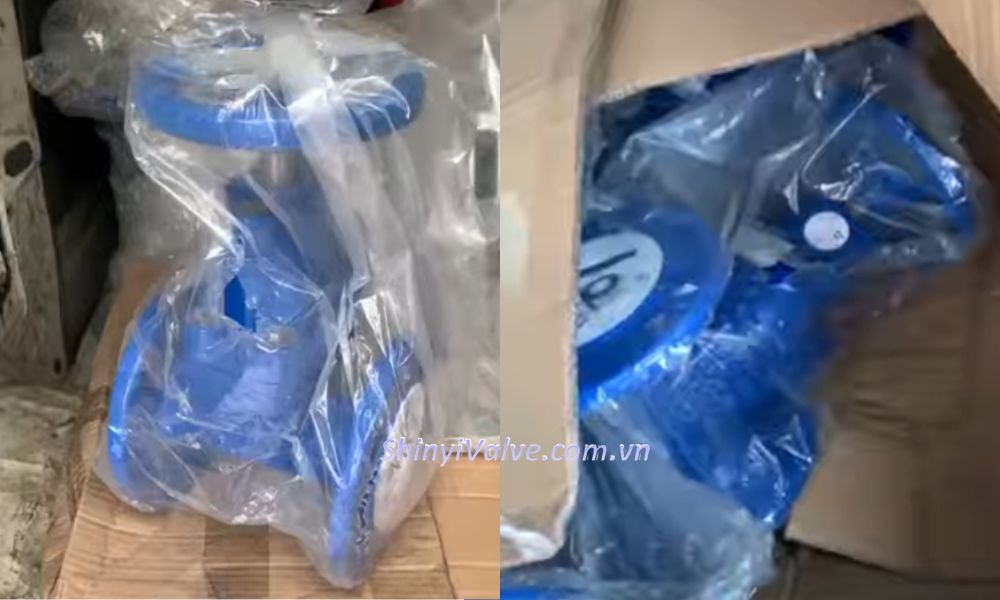

3. Kho van gang Shinyi GVHX-0050

Việc chọn nhà cung cấp van Shinyi GVHX DN50 chính xác là yếu tố then chốt để bảo vệ quyền lợi của người tiêu dùng khi chọn van cho dự án thi công. Khách hàng nên lựa chọn kênh phân phối van uy tín, chẳng hạn như đại lý van Shinyi của chúng tôi:

• Luôn duy trì số lượng lớn van Shinyi GVHX DN50 chính hãng tại các kho hàng ở phía Bắc và phía Nam
• Van đều trải qua quy trình kiểm tra áp lực nghiêm ngặt trước khi xuất xưởng.
• Đảm bảo cung cấp đầy đủ chứng chỉ CO/CQ và chế độ bảo hành 12 tháng
