GVHX DN80

Van Shinyi GVHX DN80 (hay còn gọi là Shinyi GVHX-0080) là lựa chọn van cổng gang được chúng tôi khuyến nghị, dành cho các dự án cấp thoát nước và hệ thống đường ống công nghiệp sử dụng đoạn ống kích cỡ DN80 ở những vị trí quan trọng như đầu hút bơm, phân nhánh tuyến ống chính hay trạm cấp nước khu đô thị.

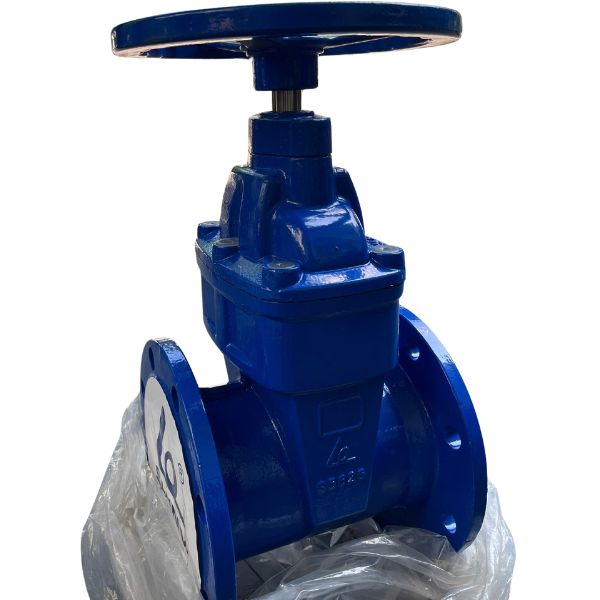

1. Tổng quan về van Shinyi GVHX DN80

Van Shinyi GVHX DN80 thuộc dòng van cổng ty chìm tay quay Shinyi, có kích cỡ DN80, tương ứng với 3 inch. Van được thiết kế với một số đặc tính nổi bật như sau:

• Thiết kế ty van ẩn hoàn toàn bên trong thân, không nhô ra ngoài khi mở van, giúp tiết kiệm không gian lắp đặt
• Van hoạt động với cấp áp lực từ PN10 ~ PN25
• Nhiệt độ làm việc của van dao động từ -10°C đến 80°C
• Kiểu kết nối mặt bích theo chuẩn BS EN 558-1 / ISO 5752 / ASME B16.10
• Van sử dụng lớp sơn phủ Epoxy dày 250µm ~ 300µm, giúp van chống ăn mòn tốt với môi trường bên ngoài

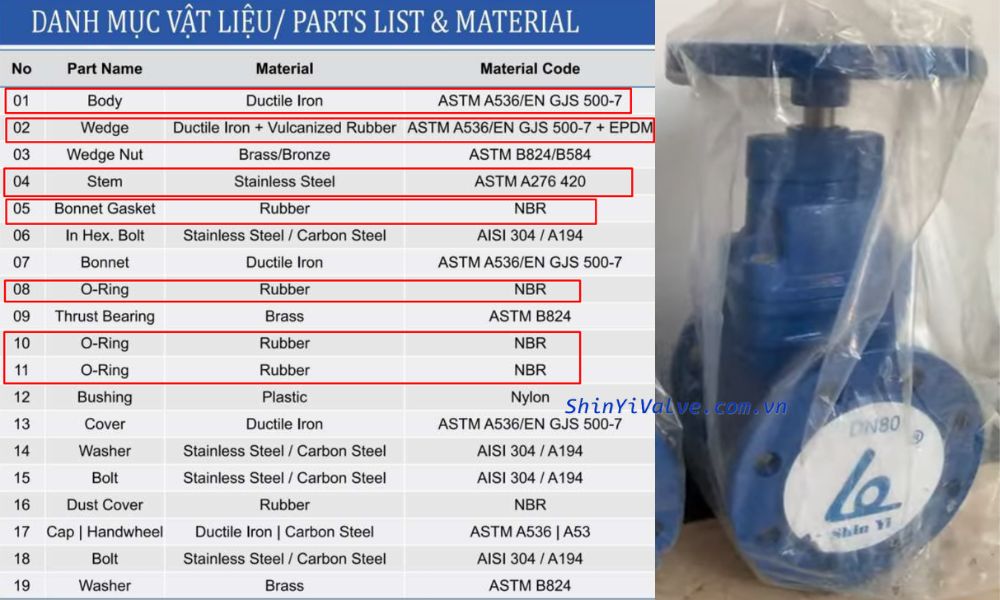

2. Vật liệu chế tạo van cổng Shinyi GVHX – 0080

Chất lượng của một chiếc van cổng ty chìm không chỉ nằm ở hình thức bên ngoài, mà còn phụ thuộc vào từng thành phần vật liệu bên trong. Với van Shinyi GVHX DN80, mỗi chi tiết van đều được lựa chọn và kiểm soát theo tiêu chuẩn rõ ràng.

• Thân van được đúc từ gang cầu theo tiêu chuẩn ASTM A536, với độ bền kéo và khả năng chịu va đập tốt hơn so với gang xám thông thường
• Đĩa van làm từ gang được bọc cao su EPDM bên ngoài, đảm bảo độ kín tốt khi đóng van
• Trục van sử dụng vật liệu thép không gỉ, đạt tiêu chuẩn ASTM A276
• Gioăng kín làm bằng cao su NBR, đảm bảo kín nước và chống mài mòn hiệu quả trong điều kiện đóng mở thường xuyên.

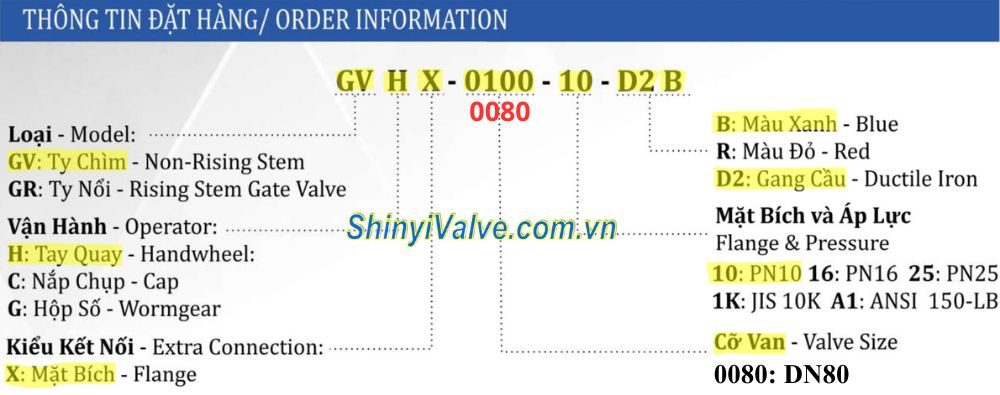

3. Mã đặt hàng van Shinyi GVHX DN80

Với dòng van Shinyi GVHX DN80, người mua hàng cần xác định đúng ký hiệu đặt mua van để tránh mua nhầm model, nhầm cấp áp hoặc tiêu chuẩn bích, ảnh hưởng đến quá trình thi công. Mã van Shinyi GVHX-0080-10-D2B mang thông tin đầy đủ về dòng van cũng như kích cỡ van

• GV: Dòng van cổng ty chìm
• H: Vận hành tay quay
• X: Kiểu kết nối mặt bích
• 0080: Kích thước danh nghĩa DN80 ← Khám phá DN80 là phi bao nhiêu để biết thêm về kích thước cụ thể
• 10: Chỉ cấp áp lực PN10. Ngoài ra còn có các ký hiệu chỉ áp suất sau đây:
  • 16/25: Ứng với cấp áp suất PN16/ PN25
  • 1K: Đối với van theo tiêu chuẩn mặt bích JIS 10K
  • A1: Tương ứng với van chuẩn ANSI 150LB
• D2: Ký hiệu chỉ vật liệu gang cầu
• B/R: Màu sắc của van (xanh hoặc đỏ)

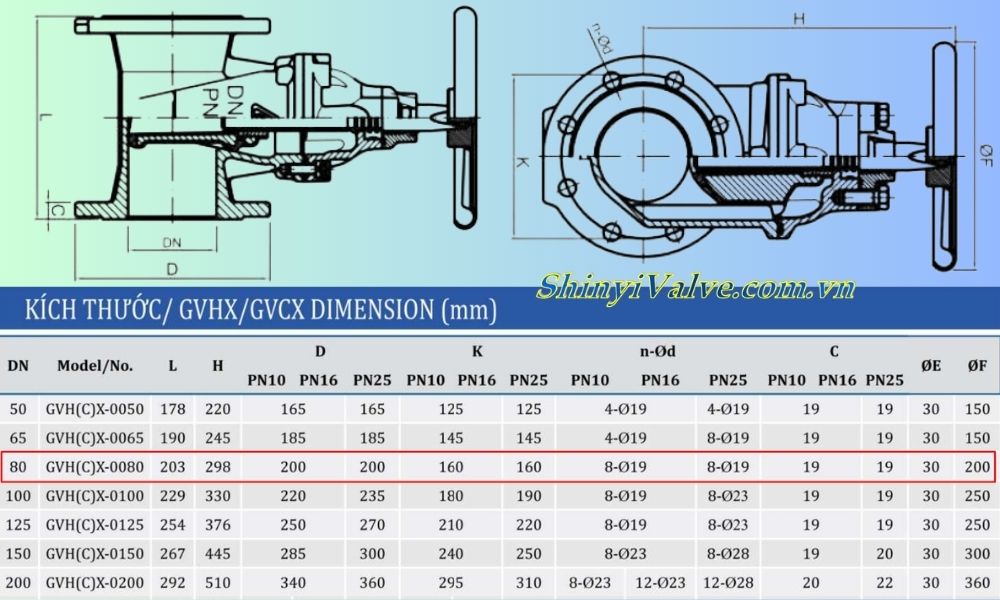

4. Van gang Shinyi GVHX – 0080 có kích thước bao nhiêu

Đây là thông tin bắt buộc cần kiểm tra trước khi thi công van Shinyi GVHX DN80, đặc biệt với các hệ thống đường ống có không gian hạn chế hoặc yêu cầu khoảng cách lắp đặt chính xác giữa các van. Dưới đây là các thông số cần nhớ của loại van cổng Shinyi này:

• Chiều dài van L: 203mm
• Chiều cao van H: 298mm
• Đường kính ngoài mặt bích D: 200mm
• Đường kính đường tâm lỗ bulong K: 160mm
• Số lỗ bulong n: 8 lỗ
• Đường kính bulong d: 19mm
• Đường kính tay quay F: 200mm

5. Ứng dụng của van Shinyi GVHX DN80

Van Shinyi GVHX DN80 là dòng van cổng DN80 được ưu chuộng trên thị trường, với thiết kế tối ưu cho các hệ thống đường ống đặc thù sau đây:

• Sử dụng cho các tuyến cấp nước ngầm, trạm bơm khu đô thị, tòa nhà căn hộ và khu công nghiệp quy mô vừa và lớn
• Xuất hiện ở các tuyến ống nhánh ở các công trình phòng cháy chữa cháy tại các tòa nhà, nhà xưởng.
• Kết nối với đoạn ống cỡ DN80 trong hệ thống thông gió, điều hòa HVAC
• Dùng trong mạng lưới xử lý nước thải và nước sạch lưu lượng trung bình
