WBCX DN150

Van Shinyi WBCX DN150 là tiêu chuẩn thiết kế dành cho lĩnh vực xây dựng hạ tầng cấp thoát nước DN150, có yêu cầu bảo vệ máy bơm và hệ thống khỏi hiện tượng dòng chảy ngược gây hại cho các thiết bị khác. Nhờ cơ chế hoạt động tốt, thiết kế tối ưu và độ bền vững chắc, dòng van 1 chiều Shinyi này mang lại sự an tâm cho nhiều công trình

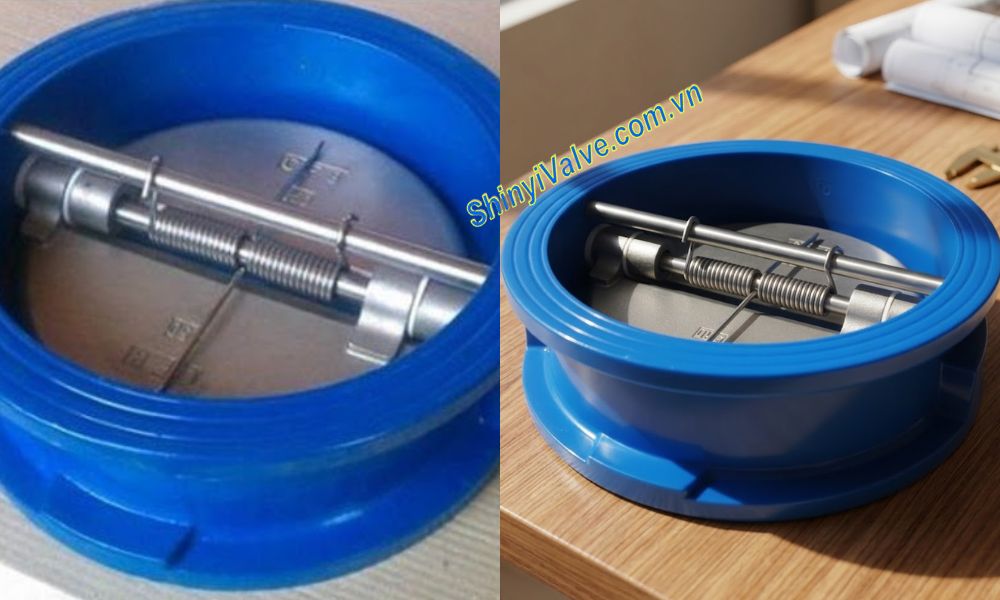

1. Đôi nét về van Shinyi WBCX DN150

Dòng van một chiều Shinyi WBCX DN150 đại diện cho sự kết hợp giữa kỹ thuật đúc tiên tiến và thiết kế cơ khí thông minh.

• Là 1 trong các loại van nước kích cỡ DN150, van phù hợp cho các tuyến ống dẫn nước lưu lượng vừa và lớn
• Thiết kế wafer gọn nhẹ, giúp giảm trọng lượng tổng thể của đường ống, giảm tải cho các giá đỡ và đặc biệt là tiết kiệm không gian lắp đặt tối đa
• Sử dụng cơ chế đóng van bằng lò xo kép, đảm bảo hai cánh van đóng lại tức thì ngay khi dòng chảy có dấu hiệu dừng lại
• Cánh ván làm từ inox CF8, giúp van chống lại sự ăn mòn từ môi trường nước
• Thân gang được bao phủ bởi lớp sơn epoxy tiêu chuẩn, chống oxy hóa và chịu được tác động khắc nghiệt từ môi trường bên ngoài.

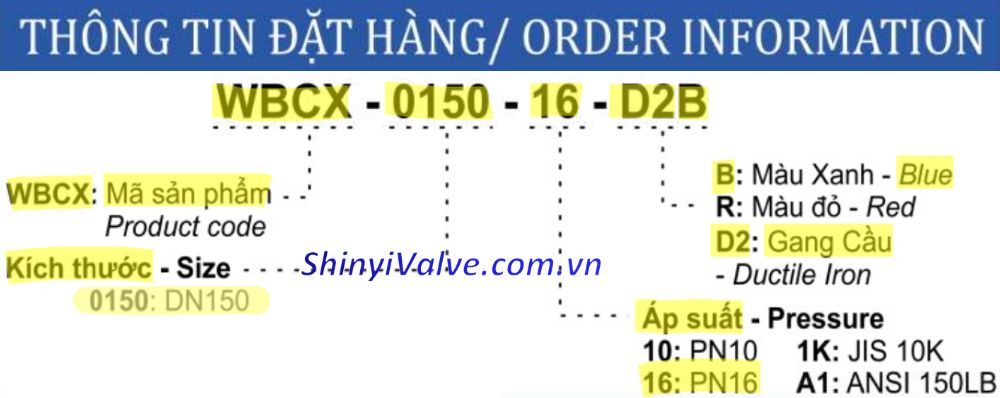

2. Ký hiệu WBCX-0150 có ý nghĩa gì

Mỗi ký tự trong mã van Shinyi WBCX DN150 đều chứa đựng những thông số kỹ thuật cốt lõi mà người thiết kế và đơn vị thu mua cần nắm vững. Dựa trên bảng thông tin đặt hàng, người xem có thể phân tích mã WBCX-0150-16-D2B như sau:

• WBCX: Mã dòng van 1 chiều cánh bướm Shinyi
• 0150: Biểu thị kích thước định danh của van 1 chiều DN150 (tương đương ống phi 168mm).
• 16: Áp suất làm việc tiêu chuẩn là PN16 (16 bar).
  • Ngoài ra còn có 10 là ký hiệu chỉ cấp áp lực PN10 (có thể khám phá ký hiệu PN là gì để biết thêm về các thông số PN khác)
  • Đối với van tuân thủ tiêu chuẩn mặt bích JIS 10K, sử dụng ký hiệu 1K
  • Với van áp dụng chuẩn ANSI 150LB, có ký hiệu A1 (xem thêm: 150LB là gì)
• D2: Ký hiệu gang cầu. So với gang xám thông thường, gang cầu chịu lực va đập tốt hơn và không bị nứt vỡ khi hệ thống gặp rung lắc mạnh. ← Bạn đọc có thể tìm hiểu gang là kim loại gì để kiểm chứng thông tin
• B/R: Màu sắc sơn epoxy (blue – xanh hoặc red – đỏ). Thông thường, màu đỏ ưu tiên cho hệ thống PCCC và màu xanh cho hệ thống nước sinh hoạt, xử lý nước thải.

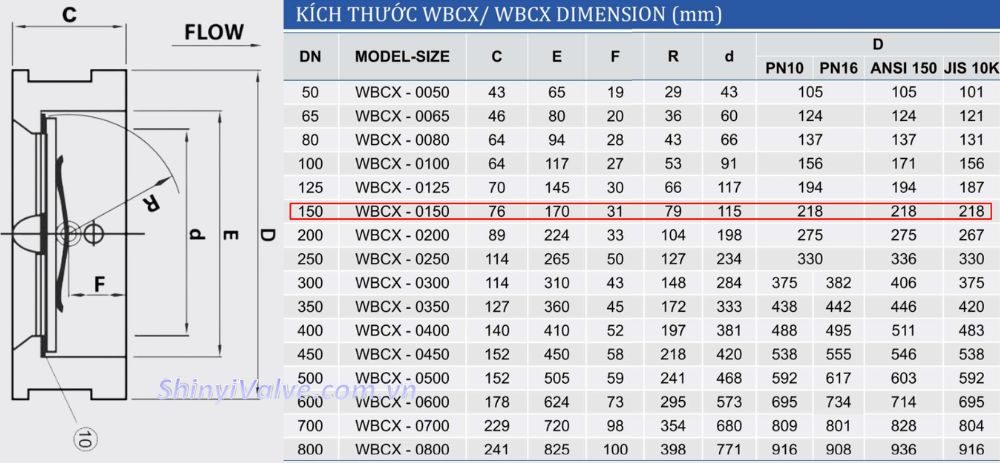

3. Thông số kích thước van gang WBCX-0150

Việc nắm chắc thông số hình học của van Shinyi WBCX DN150 giúp kỹ sư thi công bố trí khoảng cách chờ giữa các mặt bích một cách chính xác nhất. Theo bảng thông số kỹ thuật chính thức, van Shinyi WBCX DN150 sở hữu các chỉ số chuẩn xác

• Chiều dày (C): 76mm. Độ mảnh này là ưu thế của van cánh bướm, giúp tiết kiệm không gian cực lớn trong các phòng bơm chật hẹp.
• Đường kính ngoài (D): 218mm, tương thích với các tiêu chuẩn áp suất PN10, PN16, JIS 10K và ANSI 150LB
• Đường kính cửa van (d): 115mm, thiết kế dòng chảy tối ưu giúp giảm thiểu tổn thất áp suất khi lưu chất đi qua.
• Đường kính trong của đầu nói (E): 170mm

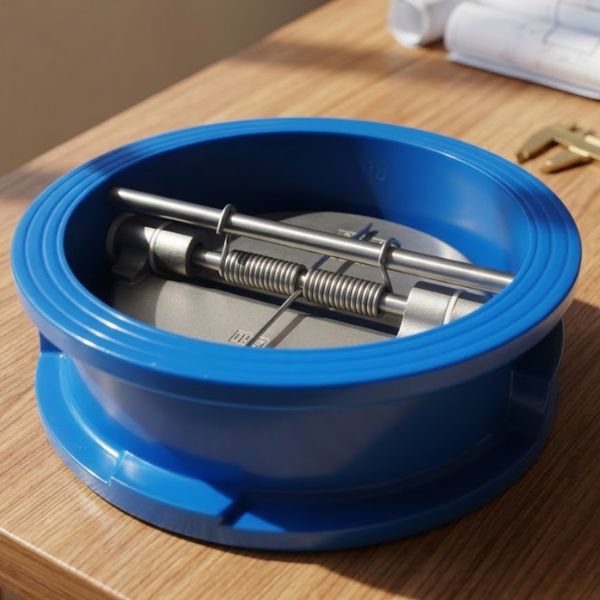

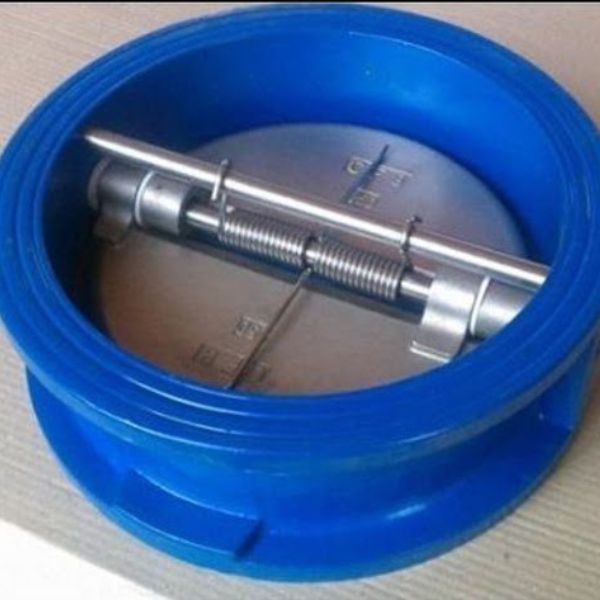

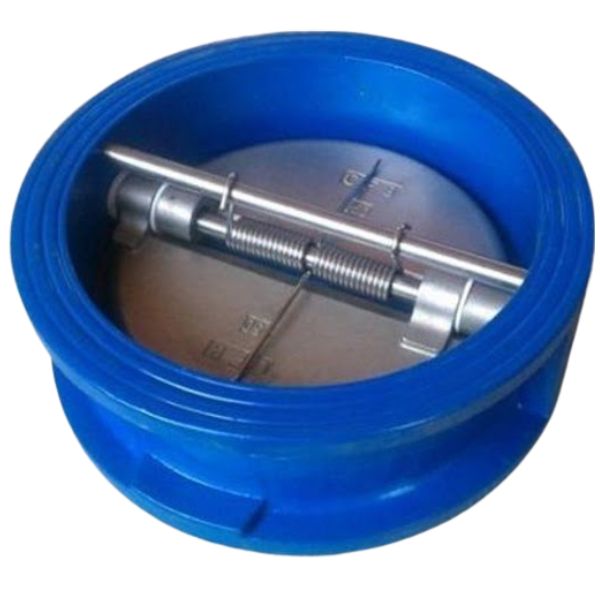

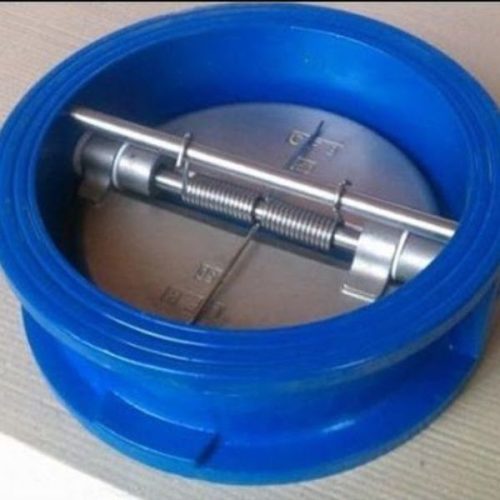

4. Kho van Shinyi WBCX DN150

Sự sẵn có về nguồn hàng là yếu tố then chốt quyết định tiến độ của dự án. Tại kho hàng của đại lý van Shinyi chúng tôi (có mặt tại Hà Nội và thành phố Hồ Chí Minh), mỗi dòng van Shinyi WBCX DN150 đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt và đóng gói cẩn thận trước khi xuất xưởng để đến tay nhà thầu trong tình trạng tốt nhất

• 100% thân van bao phủ bởi sơn bột Epoxy tĩnh điện dày, chống ăn mòn hóa học và tác động môi trường.
• Van được bọc màng co hoặc xốp bọt khí chống trầy xước, đảm bảo cánh van và lớp đệm làm kín không bị biến dạng hay bám bụi bẩn trong quá trình vận chuyển và lưu kho tại công trường.
• Luôn duy trì lượng tồn kho lớn cho model van Shinyi WBCX DN150 để đáp ứng ngay lập tức cho các công trình trọng điểm
