WBCX DN80

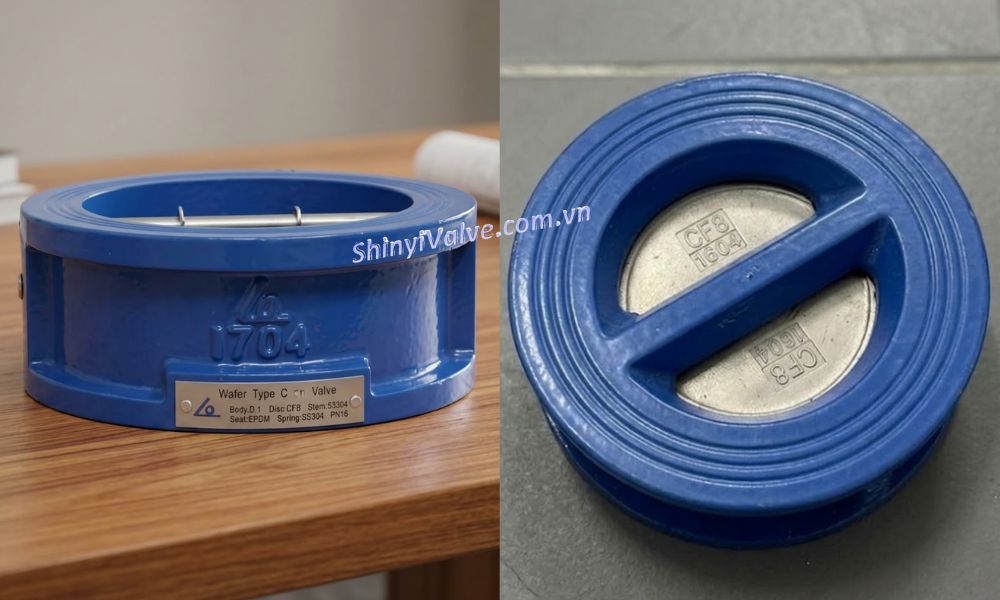

Shinyi WBCX DN80 là dòng van 1 chiều cánh bướm Shinyi có thiết kế nhỏ gọn, độ kín cao và khả năng đóng mở nhanh, nên được nhiều kỹ sư lựa chọn cho hệ thống đường ống kích cỡ DN80 cần kiểm soát dòng chảy một chiều, chủ yếu ứng dụng cho các ngành công nghiệp, cấp nước và phòng cháy chữa cháy

1. Van Shinyi WBCX DN80 là gì

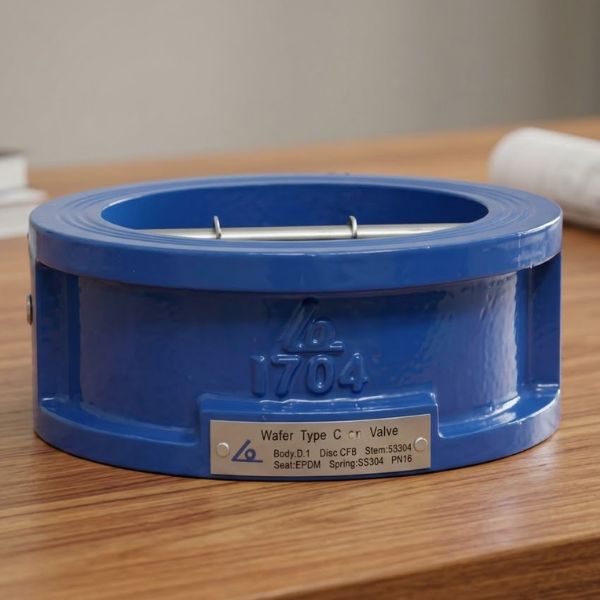

Van Shinyi WBCX DN80 là van 1 chiều Shinyi có dạng cánh bướm, kích thước danh nghĩa là DN80, được thiết kế để ngăn dòng chảy ngược trong hệ thống đường ống.

• Đây là 1 trong các loại van nước hoạt động hoàn toàn tự động nhờ áp lực của dòng lưu chất.

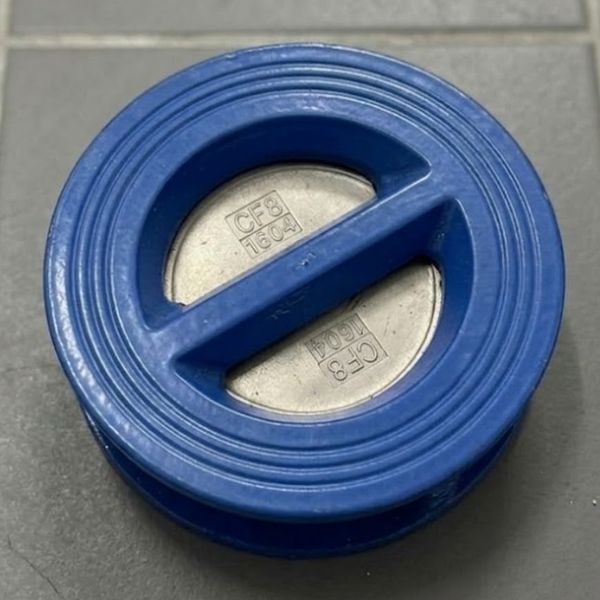

  • Khi dòng chảy đi đúng chiều, hai cánh van mở ra nhờ lực đẩy của lưu chất.
  • Khi áp lực giảm hoặc dòng chảy đảo chiều, lò xo inox lập tức đẩy hai cánh đóng lại, ngăn dòng chảy quay ngược trở lại.
• Van giúp giảm thiểu hiện tượng búa nước, đóng van nhanh chóng và bảo vệ máy bơm, thiết bị đo
• Là một trong các loại van 1 chiều DN80, model WBCX-0080 thường được lắp trong các tuyến ống trung bình của hệ thống cấp nước, HVAC và các trạm bơm.

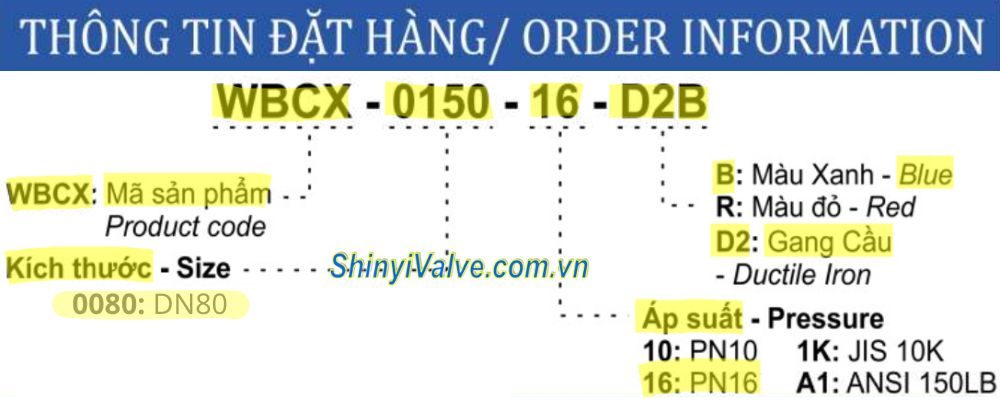

2. Giải mã ký hiệu van WBCX-0080

Trong thực tế mua hàng, rất nhiều người chỉ đọc kích thước DN mà bỏ qua mã model đầy đủ của van Shinyi WBCX DN80. Điều này dẫn đến việc đặt nhầm tiêu chuẩn áp suất hoặc vật liệu thân van. Với dòng Shinyi WBCX DN80, việc hiểu rõ mã van giúp kỹ sư và người mua lựa chọn chính xác cấu hình van cho hệ thống.

• WBCX: Đây là mã dòng van, đại diện cho van một chiều cánh bướm wafer của Shinyi.
• 0080: Thể hiện kích thước van. 0080 tương ứng với DN80.
• 10/16: Thể hiện cấp áp suất của van, tương ứng với PN10/PN16 ← Xem thêm: Ký hiệu PN là gì
  • Ngoài ra còn có ký hiệu 1K đối với van có áp lực dựa trên tiêu chuẩn mặt bích JIS 10K
  • Hoặc ký hiệu A1 đối với van chuẩn ANSI 150LB (khám phá 150LB là gì để biết về cấp áp lực này)
• D2: Thân gang cầu bền bỉ, chịu lực tốt (Tham khảo từ bài viết: Gang cầu là gì)
• B/R: Màu sơn của van

Nhờ hệ thống mã hóa này, kỹ sư chỉ cần nhìn model van Shinyi WBCX DN80 là xác định ngay kích thước và cấu hình cơ bản của van.

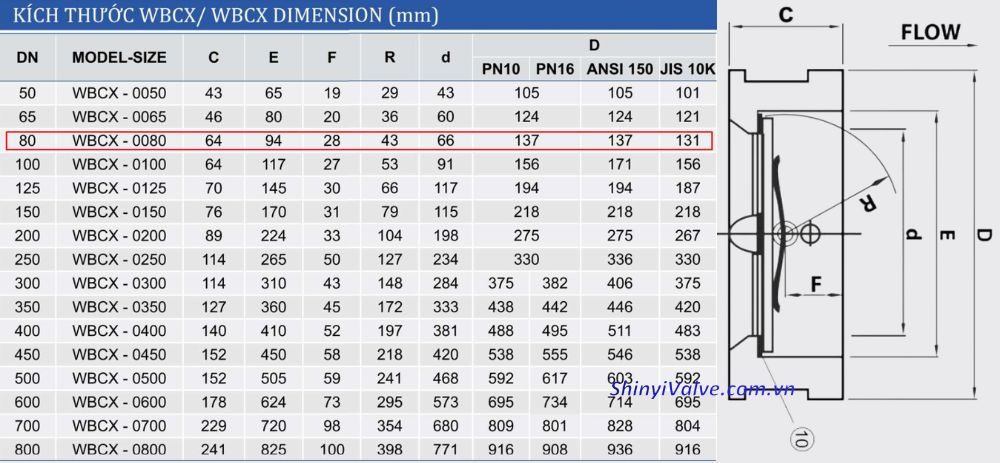

3. Van Shinyi WBCX DN80 có kích thước thế nào

Khi thiết kế hệ thống đường ống, kích thước van Shinyi WBCX DN80 không chỉ là đường kính danh nghĩa DN. Các thông số chiều dài, đường kính ngoài và khoảng lắp đặt quyết định trực tiếp đến khả năng lắp đặt và bảo trì hệ thống.

• Chiều dài van C = 64mm
• Đường kính trong đầu nối E = 94mm
• Khoảng mở cánh F = 28 mm
• Bán kính R = 43 mm
• Đường kính ngoài D: Từ 131mm ~ 137mm

Nhờ thiết kế wafer mỏng, van Shinyi WBCX DN80 có chiều dài ngắn hơn nhiều so với van lá lật truyền thống. Điều này giúp tiết kiệm không gian lắp đặt, giảm tải trọng cho đường ống và giảm chi phí giá đỡ

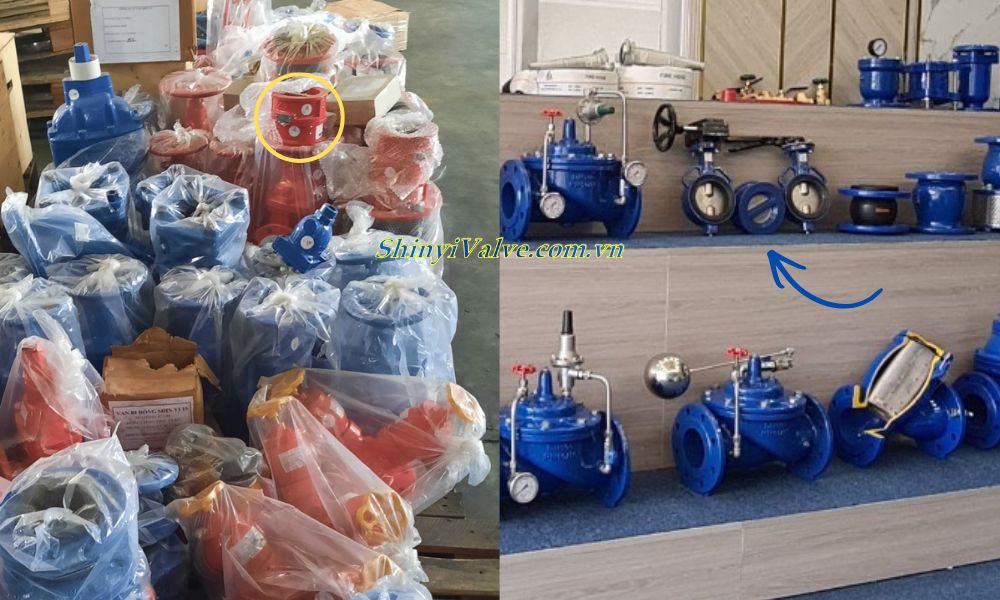

4. Đại lý phân phối van Shinyi model WBCX-0080

Kỹ sư và nhà thầu khi có nhu cầu sở hữu van Shinyi WBCX DN80, hãy liên hệ với đơn vị phân phối có kho hàng thực tế và đội ngũ kỹ thuật am hiểu van, chẳng hạn như đại lý van Shinyi chúng tôi

• Kho hàng van 1 chiều WBCX-0080 với số lượng lớn đặt tại Hà Nội và thành phố Hồ Chí Minh
• Đảm bảo van đúng tiêu chuẩn của nhà sản xuất., có tài liệu kỹ thuật đầy đủ
• Cung cấp đầy đủ chứng chỉ chất lượng CO/CQ
• Hỗ trợ tư vấn lựa chọn và lắp đặt van cho dự án đường ống
