WBGS DN200

Với kích thước đường ống lên tới DN200, áp lực lên đĩa van là cực lớn, do đó việc chuyển sang dùng van Shinyi WBGS DN200 không chỉ là lựa chọn kỹ thuật, mà là yêu cầu cần chú ý để đảm bảo an toàn vận hành. Dưới đây là bài viết chúng tôi dành riêng cho các kỹ sư và nhà thầu đang tìm kiếm giải pháp van nước kiểm soát dòng chảy tối ưu cho hệ thống đường ống lớn.

1. Van Shinyi WBGS DN200 là gì

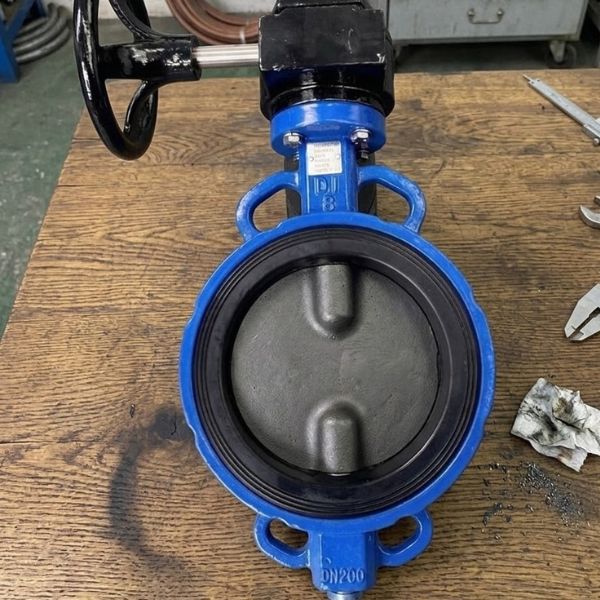

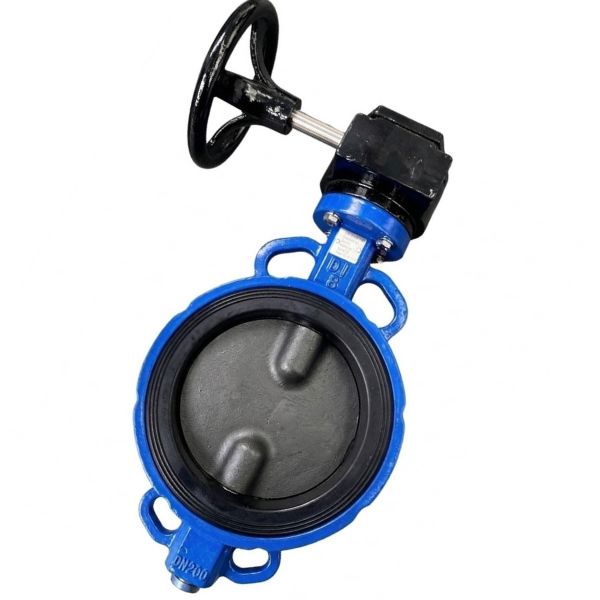

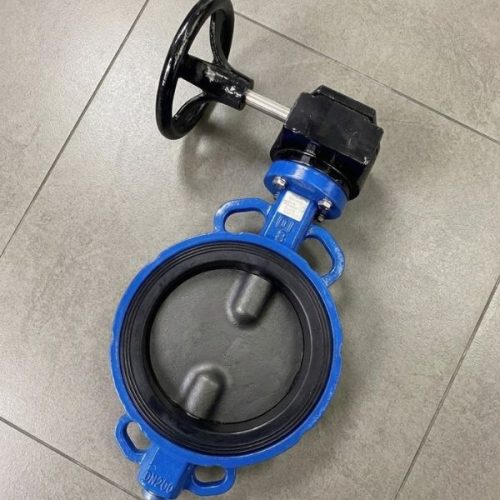

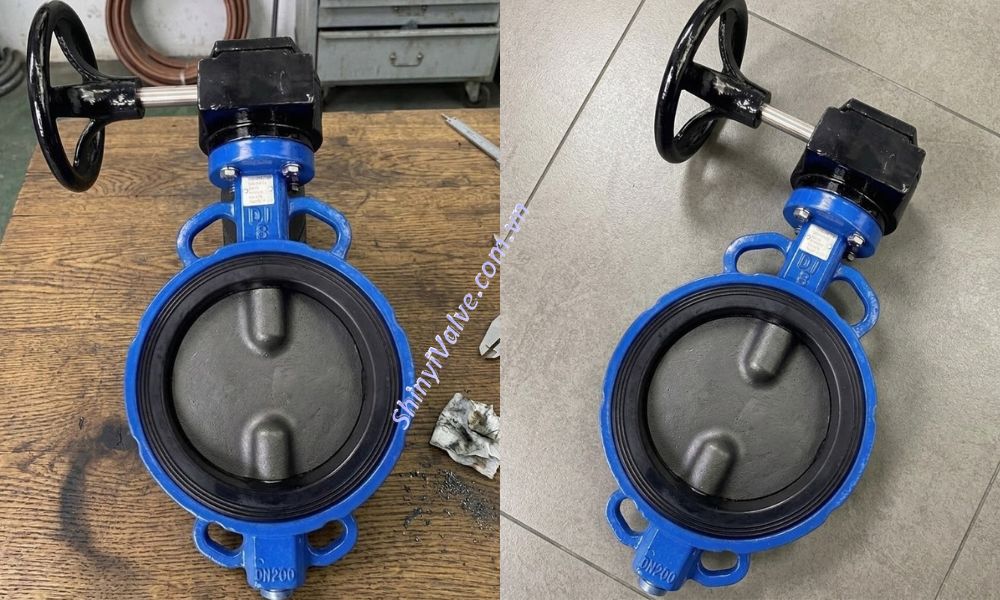

Dòng Shinyi WBGS DN200 là loại van bướm tay quay Shinyi chuyên dụng cho các hệ thống đường ống cỡ lớn, nơi áp lực nước đòi hỏi một cơ chế đóng mở mạnh mẽ và ổn định.

• Thay vì dùng sức người trực tiếp như tay gạt, dòng van bướm DN200 này sử dụng hộp số tay quay giúp chuyển hóa lực quay nhẹ nhàng thành momen xoắn lớn để điều khiển đĩa van chính xác.
• Với model WBGS-0200, thiết kế đường tâm kết hợp kiểu kết nối wafer không chỉ giúp tối ưu không gian lắp đặt mà còn đảm bảo độ kín khít 100%, loại bỏ rủi ro rò rỉ dưới áp suất cao.

2. Chi tiết ký hiệu Shinyi WBGS-0200

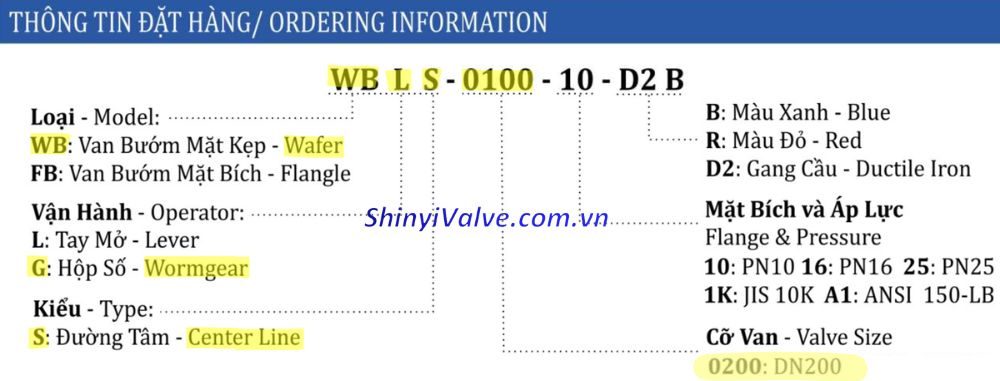

Mã định danh của van Shinyi WBGS DN200 chứa đựng bí mật về hiệu năng và tiêu chuẩn chế tác của nhà sản xuất Shin Yi. Một chuyên gia thực thụ luôn bắt đầu bằng việc đọc các ký hiệu của loại van bướm Shinyi này để đảm bảo thiết bị hoàn toàn tương thích với thông số thiết kế của hệ thống

• WB: Van bướm kiểu kẹp, lắp đặt linh hoạt giữa các tiêu chuẩn mặt bích JIS, BS hay ANSI.
• G: Bộ truyền động hộp số giúp vận hành êm ái, kiểm soát góc mở đĩa van một cách tỉ mỉ.
• S: Trục van nằm chính tâm đĩa, phân phối áp lực đều lên vòng đệm cao su.
• 0200: Kích thước danh định DN200, tương đương đường ống phi 219mm.
• Các loại ký hiệu liên quan đến mặt bích và áp lực
  • 10, 16, 25: Là ký hiệu PN, ứng với PN10, PN16, PN25
  • 1K: Dành cho van theo tiêu chuẩn mặt bích JIS 10K
  • A1: Dùng cho van chuẩn ANSI 150LB
• D2: Thân van đúc từ gang cầu – vật liệu chịu lực vượt trội hơn hẳn gang xám thông thường trên thị trường. ← Tìm hiểu gang là kim loại gì để biết thêm chi tiết
• B/R: Màu sơn Epoxy tĩnh điện dày trên 250 µm (xanh cho lĩnh vực cấp nước, đỏ cho PCCC)

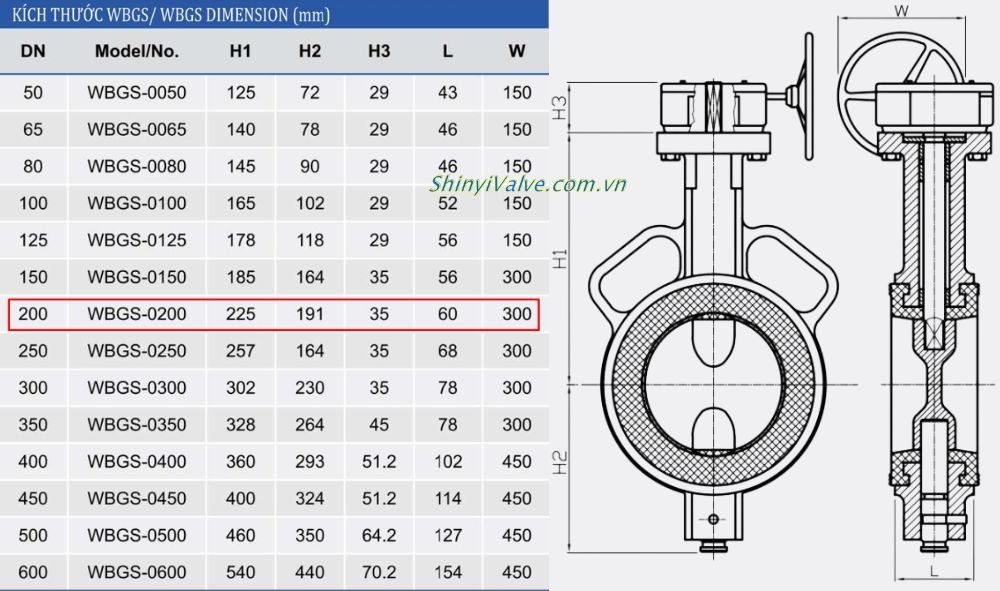

3. Thông số kích thước van Shinyi WBGS DN200

Nắm rõ kích thước hình học của van Shinyi WBGS DN200 là điều kiện tiên quyết để tính toán không gian lắp đặt, xoay vô lăng và vị trí lắp đặt giá đỡ. Theo tiêu chuẩn kỹ thuật của Shin Yi, dòng van Shinyi WBGS DN200 sở hữu những thông số sau đây

• Chiều cao phần trên (H1) là 225mm
• Chiều cao phần dưới (H2) là 191mm
• Độ dày hộp số (H3) là 35mm
• Độ dày thân van (L) là 60mm
• Đường kính tay quay (W) là 300mm

Chúng tôi khuyên thợ thi công nên dành ra một khoảng không tối thiểu 300mm xung quanh vô lăng tay quay, để thuận tiện cho việc vận hành van Shinyi WBGS DN200. Ngoài ra, nên hạn chế lắp đặt sát vách tường hoặc sát trần nhà nhằm giảm bớt khó khăn khi bảo trì van về sau

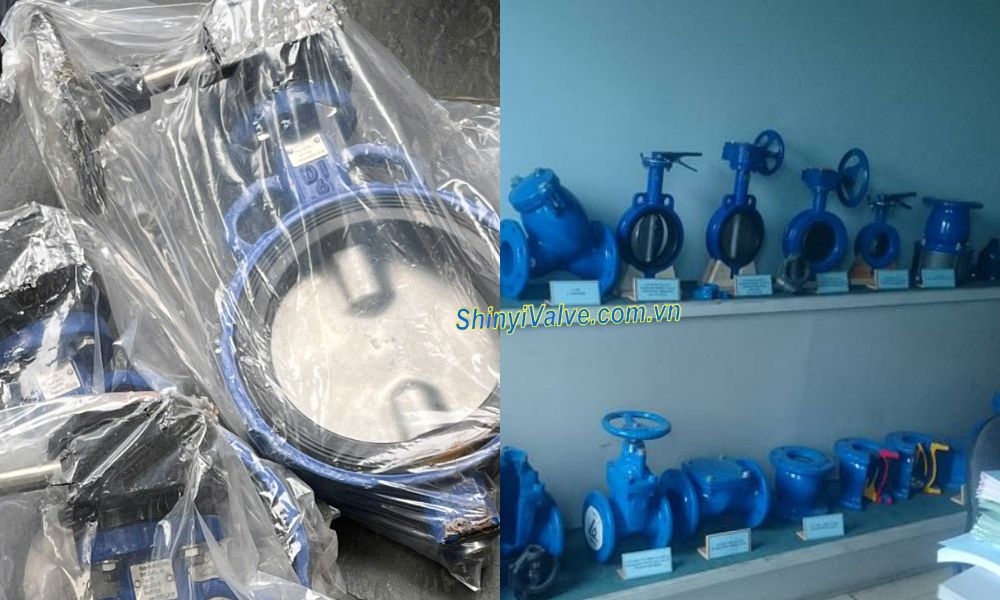

4. Đại lý phân phối van Shinyi WBGS-0200

Người mua hàng nếu có nhu cầu sở hữu van Shinyi WBGS DN200, hãy liên hệ với đại lý van Shinyi chúng tôi

• Kho hàng có mặt ở phía Bắc và phía Nam, dự trữ số lượng lớn dòng van WBGS-0200
• Logo đúc nổi sắc nét, bộ hộp số vận hành êm ái
• Đầy đủ hồ sơ CO, CQ, tờ khai xuất xưởng.
• Cung cấp van với mức chiết khấu hấp dẫn, kèm theo chế độ bảo hành hợp lý
