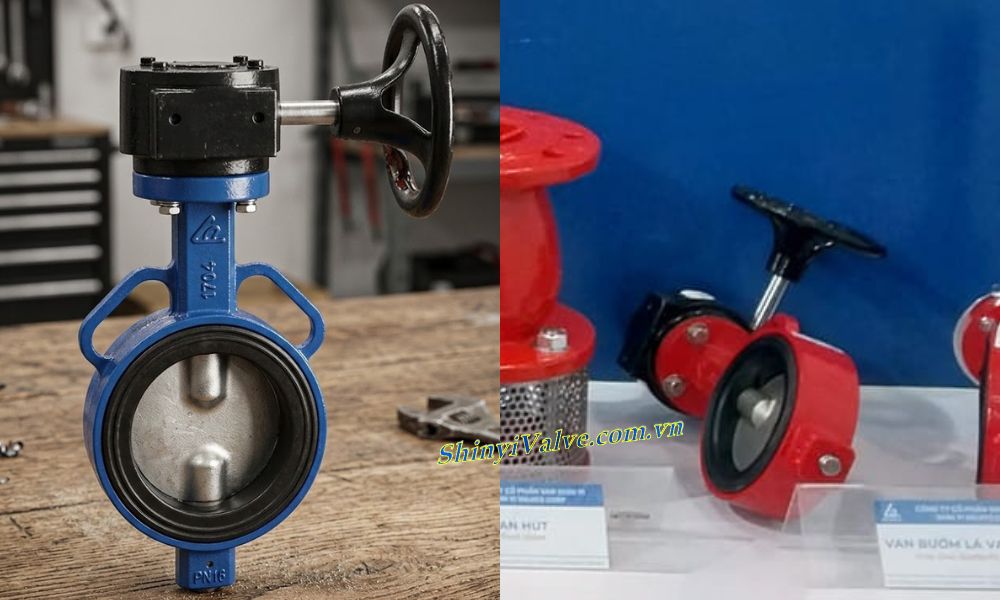

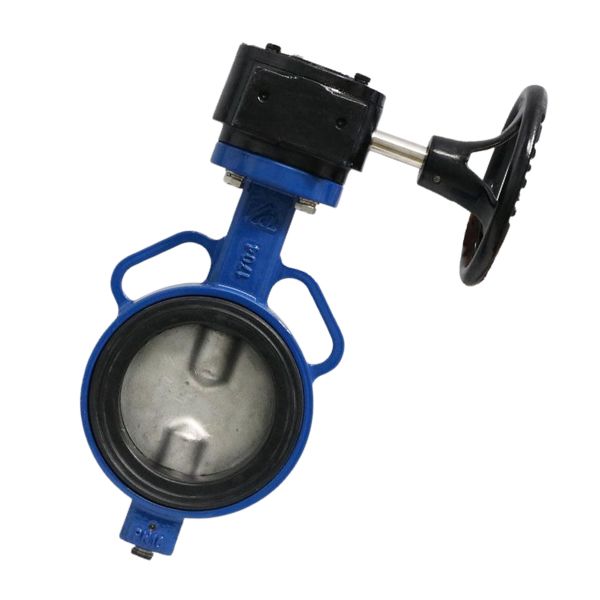

WBGS DN80

Van Shinyi WBGS DN80 ngày càng được ưa chuộng dành cho tuyến ống DN80 nhờ thiết kế với cơ cấu hộp số tay quay, đảm bảo vận hành nhẹ nhàng, chính xác và an toàn cho người vận hành. Vì vậy, việc hiểu rõ cấu tạo, ký hiệu model và kích thước lắp đặt của dòng van nước này giúp người dùng có thêm lựa chọn chất lượng và tránh sai sót kỹ thuật trong quá trình thiết kế và thi công hệ thống.

1. Khái quát về van Shinyi WBGS DN80

Trong các hệ thống đường ống DN80, việc lựa chọn đúng cơ cấu vận hành cho van bướm Shinyi đóng vai trò rất quan trọng.

• Van Shinyi WBGS DN80 được thiết kế với bộ truyền động tay quay
  • Khi người vận hành quay vô lăng, hệ thống bánh răng truyền lực xuống trục van, khiến đĩa van xoay từ từ cho đến khi đạt trạng thái đóng hoặc mở hoàn toàn.
  • Giúp giảm đáng kể lực vận hành
  • Đảm bảo kiểm soát góc mở của đĩa van một cách chính xác và ổn định

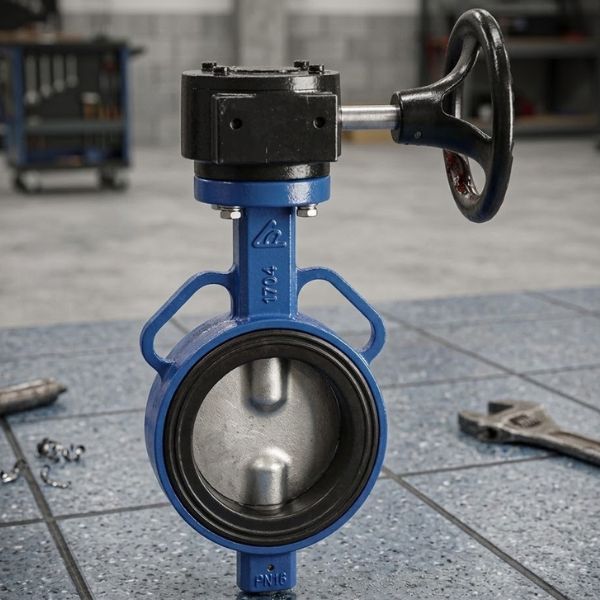

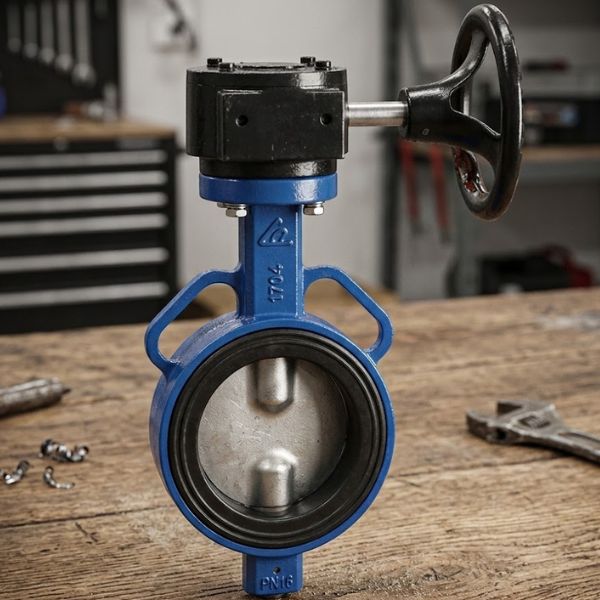

• Cấu tạo của van Shinyi WBGS DN80 được tối ưu cho độ bền và độ kín
  • Thân van gang cầu chịu áp lực tốt và chống nứt gãy khi hệ thống chịu rung động.
  • Đĩa van inox chống ăn mòn hiệu quả trong môi trường nước.
  • Gioăng EPDM hoặc NBR tạo độ kín cao giữa thân và đĩa van.
  • Hộp số tay quay giúp giảm lực thao tác và tăng độ chính xác khi điều tiết lưu lượng.

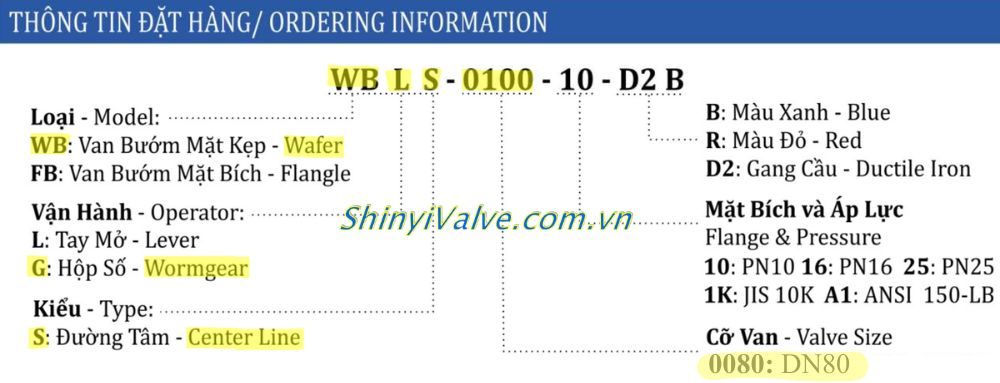

2. Ký hiệu van Shinyi WBGS DN80

Trong ngành van công nghiệp, mã model van Shinyi WBGS DN80 không chỉ là ký hiệu nhận dạng mà còn chứa nhiều thông tin kỹ thuật của van. Khi hiểu đúng ý nghĩa của mã van WBGS-0080, người dùng sẽ xác định chính xác cấu hình van bướm tay quay Shinyi này trước khi đưa vào thiết kế hoặc đặt hàng.

• WB: Đây là ký hiệu cho biết van thuộc loại van bướm dạng wafer, lắp kẹp giữa hai mặt bích của đường ống.
• Chữ G thể hiện van sử dụng hộp số tay quay (worm gear) để vận hành.
• Chữ S cho biết van được thiết kế theo dạng đường tâm, đĩa van nằm đúng tâm thân van.
• 0080 là ký hiệu chỉ kích cỡ van bướm DN80
• Các ký hiệu về áp lực và tiêu chuẩn mặt bích
  • 10/16/25: Ký hiệu PN chỉ cấp áp suất PN10, PN16 hoặc PN25
  • 1K: Dùng cho van tuân thủ tiêu chuẩn mặt bích JIS 10K
  • A1: Đối với van theo chuẩn ANSI 150LB
• D2 là ký hiệu về vật liệu thân van gang cầu
• B hoặc R là màu sơn epoxy xanh hoặc đỏ

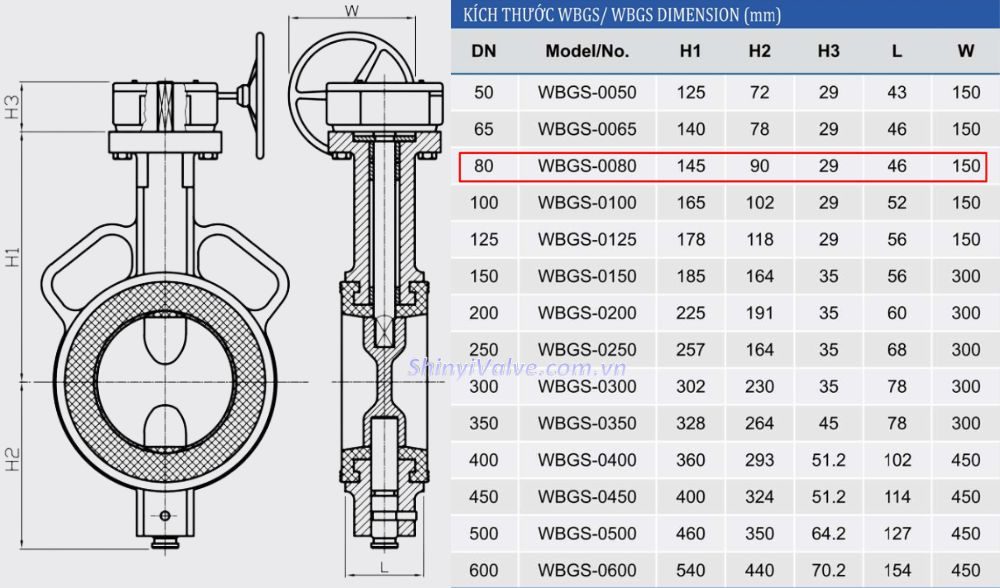

3. Van Shinyi WBGS-0080 có kích thước thế nào

Trong thiết kế đường ống, kích thước lắp đặt của van Shinyi WBGS DN80 là thông số quan trọng giúp kỹ sư bố trí thiết bị hợp lý trong không gian hệ thống DN80. Van được sản xuất theo tiêu chuẩn kích thước chuẩn hóa nhằm đảm bảo khả năng lắp đặt linh hoạt với nhiều tiêu chuẩn mặt bích khác nhau. Sau đây là một vài thông số cơ bản

• Chiều cao thân trên H1 = 145mm
• Chiều cao thân dưới H2 =  90mm
• Chiều dày hộp số H3 = 29mm
• Chiều dày thân van L = 46mm
• Đường kính tay quay W = 150mm

Khi thiết kế sử dụng van Shinyi WBLS DN80, phải kiểm tra khoảng không gian xoay vô lăng. Nếu không đủ không gian thao tác, việc đóng mở van trở nên khó khăn và gây bất tiện cho người vận hành.

4. Ứng dụng của van Shinyi WBGS-0080

Giá trị thực sự của một loại van công nghiệp nằm ở khả năng ứng dụng ổn định trong hệ thống. Van Shinyi WBGS DN80 được thiết kế để làm việc hiệu quả trong nhiều loại hệ thống đường ống khác nhau, đặc biệt là các hệ thống yêu cầu độ bền cao và khả năng điều tiết lưu lượng ổn định.

• Kiểm soát dòng nước trong các tuyến ống phân phối ở mạng lưới cấp nước tòa nhà và khu công nghiệp
• Điều tiết lưu lượng nước lạnh hoặc nước nóng trong hệ thống HVAC
• Được lắp đặt tại các tuyến ống nhánh của công trình PCCC.
• Cách ly các cụm thiết bị và điều chỉnh lưu lượng nước áp suất lớn ở các trạm bơm
