WEOM DN125

Shinyi WEOM DN125 là một trong những model van bướm động cơ điện Shinyi được nhiều kỹ sư lựa chọn cho tuyến ống DN125 dùng trong hệ thống cấp nước, xử lý nước và HVAC nhờ khả năng vận hành ổn định, đóng mở chính xác và tuổi thọ cơ khí cao. Đây trở thành tiêu chuẩn thiết kế trong việc điều khiển lưu lượng tự động ở nhiều công trình hiện đại

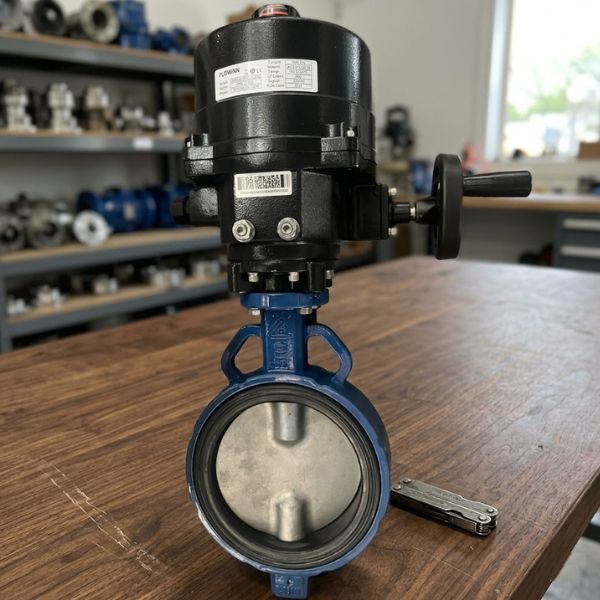

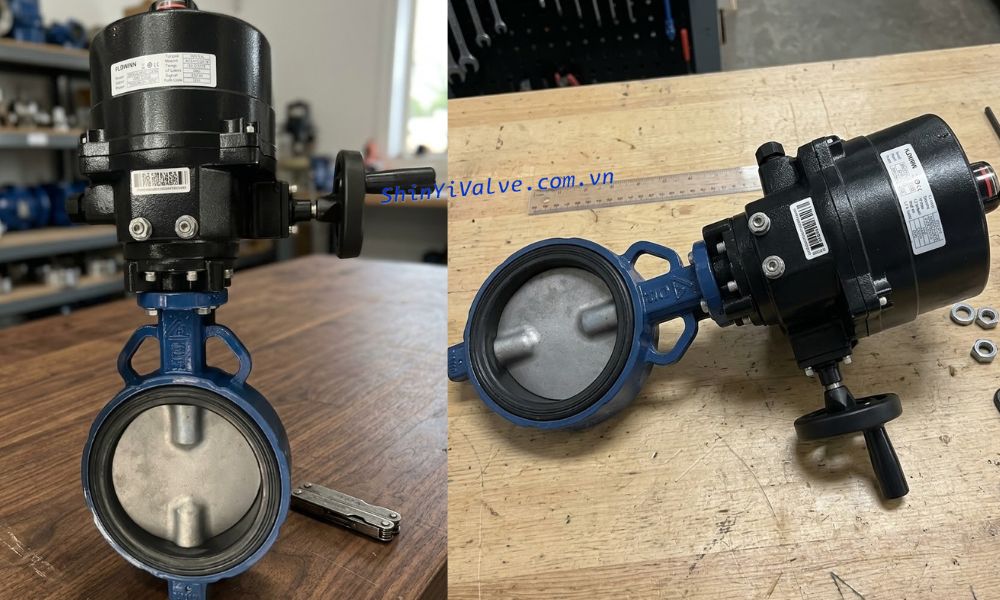

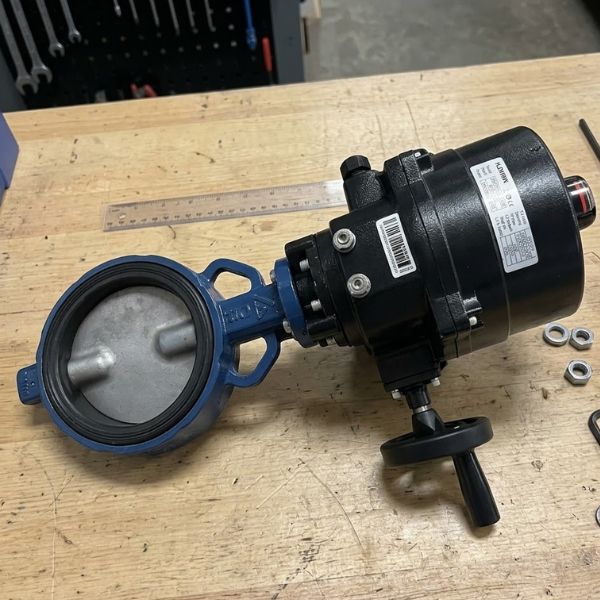

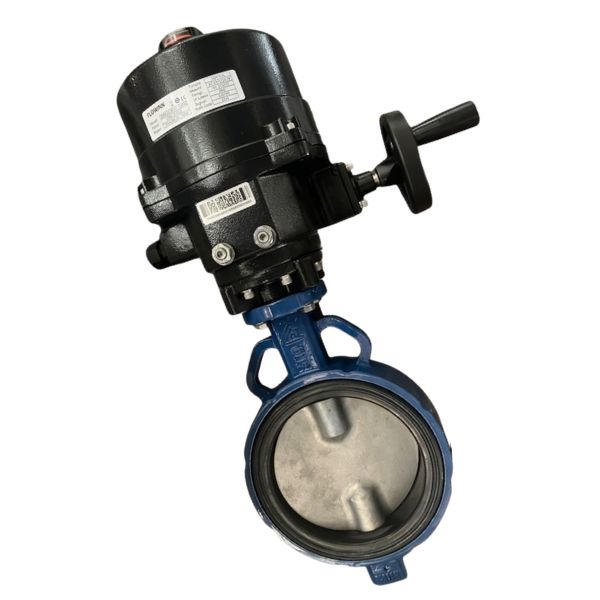

1. Khái quát về van Shinyi WEOM DN125

Khi lựa chọn các loại van nước cho hệ thống DN125, kỹ sư thường ưu tiên các dòng van vừa đảm bảo độ bền cơ học vừa dễ tích hợp điều khiển tự động. Van Shinyi WEOM DN125 đáp ứng đúng yêu cầu này nhờ thiết kế wafer nhỏ gọn kết hợp động cơ điện chuyên dụng.

• Van Shinyi WEOM DN125 thực chất là một van bướm điều khiển điện, trong đó bộ truyền động điện chịu trách nhiệm quay trục van và xoay đĩa van góc 0º ~ 90°.
• Khi động cơ hoạt động, đĩa van xoay theo trục trung tâm và điều chỉnh trực tiếp lưu lượng dòng chảy trong đường ống.
• Thân van gang cầu chịu lực tốt (xem thêm bài viết: gang cầu là gì), đồng thời đĩa van inox chống ăn mòn hiệu quả
• Thiết kế wafer giúp van lắp kẹp giữa hai mặt bích đường ống, giảm trọng lượng và tiết kiệm không gian lắp đặt.

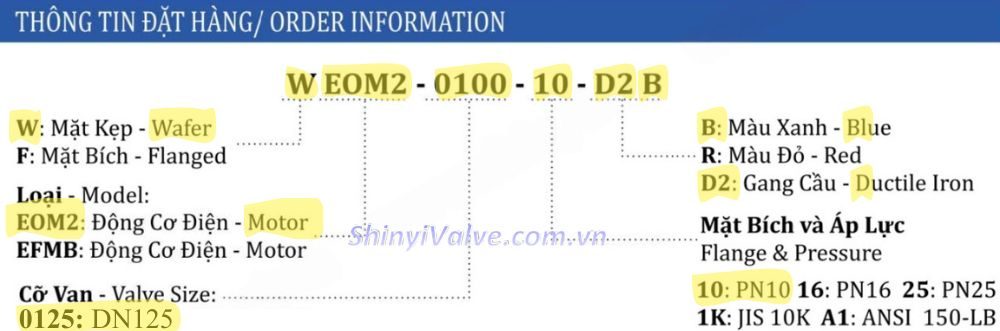

2. Chi tiết ký hiệu mã WEOM2-0125

Việc hiểu đúng ký hiệu model giúp người mua hàng và kỹ sư tránh nhầm lẫn khi đặt thiết bị. Với Shinyi WEOM DN125, nhà sản xuất sử dụng mã model WEOM2-0125 để mô tả đầy đủ cấu hình của van. Ký hiệu của loại van bướm Shinyi này được phân tích như sau

• Chữ W thể hiện kiểu kết nối wafer, nghĩa là thân van được kẹp giữa hai mặt bích đường ống. Thiết kế này giúp giảm chiều dài lắp đặt và tối ưu chi phí.
• EOM2: Đây là ký hiệu dòng van bướm sử dụng động cơ điện để vận hành. Bộ truyền động điện tích hợp hộp số và cơ cấu giới hạn hành trình.
• 0125: Phần mã này thể hiện kích thước danh nghĩa của van bướm DN125.
• Ký hiệu về tiêu chuẩn mặt bích và cấp áp lực:
  • 10/16/25: Chỉ cấp áp suất PN10/PN16/PN25 (tìm hiểu ký hiệu PN là gì)
  • 1K: Thể hiện van tuân thủ tiêu chuẩn mặt bích JIS 10K
  • A1: Ứng với chuẩn ANSI 150LB (tham khảo thêm tại bài: 150LB là gì)
• D2: Ký hiệu của gang cầu ← Tìm hiểu gang là kim loại gì để biết thêm về vật liệu này
• B/R: Màu sơn epoxy

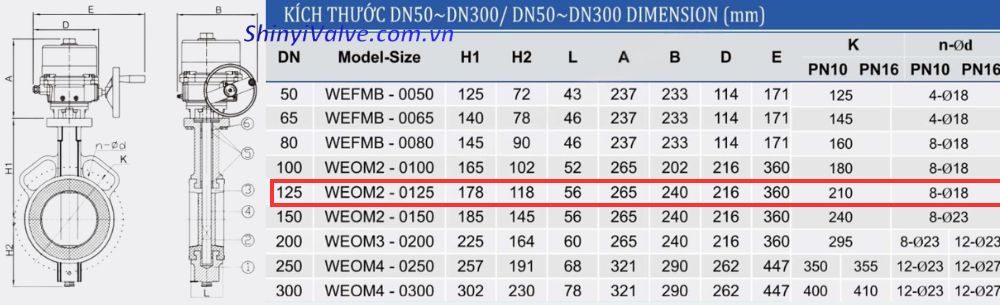

3. Thông số kích thước van Shinyi WEOM DN125

Đối với kỹ sư thiết kế đường ống, thông số kích thước là dữ liệu quan trọng nhất trước khi quyết định lắp đặt. Shinyi WEOM DN125 được thiết kế theo tiêu chuẩn kích thước công nghiệp, giúp van tương thích với nhiều tiêu chuẩn mặt bích phổ biến trên thị trường.

• Chiều cao phần thân trên H1 = 178mm
• Chiều cao phần thân dưới H2 = 118mm
• Độ dày thân L = 56mm
• Chiều cao hộp số A = 265mm
• Đường kính mặt bích kẹp van K = 210mm

Các thông số này giúp kỹ sư dễ dàng bố trí van Shinyi WEOM DN125 trong bản vẽ thiết kế cũng như kiểm tra khoảng không gian lắp đặt thực tế.

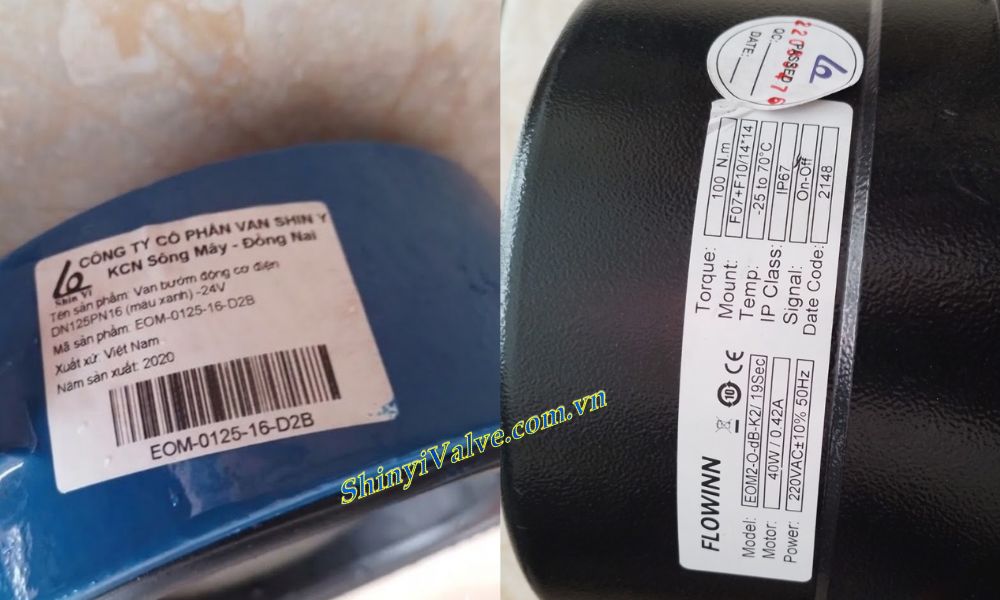

4. Thông tin trên tem nhãn van WEOM2-0125

Tem nhãn van Shinyi WEOM DN125 là căn cứ quan trọng để xác định nguồn gốc và thông số kỹ thuật của van. Khi kiểm tra van, kỹ sư nên đọc kỹ thông tin trên tem nhãn để xác nhận đúng model và cấu hình van trước khi lắp đặt vào hệ thống. Trên tem dán ở thân và bộ truyền động, bạn đọc sẽ thấy các thông tin chính

• Tên sản phẩm: Van bướm động cơ điện
• Mã model
• Năm và nơi sản xuất
• Mã vạch
• Điện áp sử dụng
• Momen điều khiển
• Cấp bảo vệ IP
• Nhiệt độ làm việc
