WHAX DN80

Van Shinyi WHAX DN80 là giải pháp kiểm soát áp lực xung kích trực tiếp, hiệu quả và bền vững, được thiết kế để chống lại hiện tượng búa nước phá hủy mặt bích, nứt ống, hỏng đồng hồ và làm giảm tuổi thọ toàn hệ thống ống nước DN80.

1. Tổng quan về van Shinyi WHAX DN80

Van Shinyi WHAX DN80 là một dòng van búa nước Shinyi, lắp đặt trực tiếp trên tuyến ống DN80

• Khi xuất hiện xung áp do đóng mở van đột ngột hoặc dừng bơm, buồng khí bên trong hấp thụ áp lực tức thời, triệt tiêu sóng áp và cân bằng hệ thống ngay lập tức.

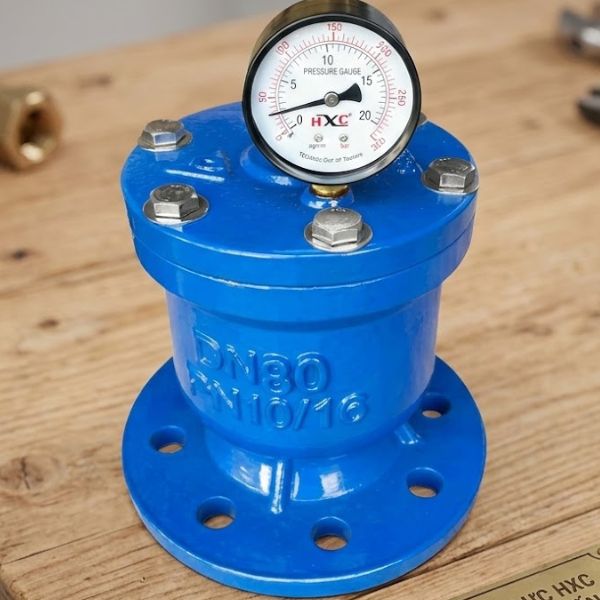

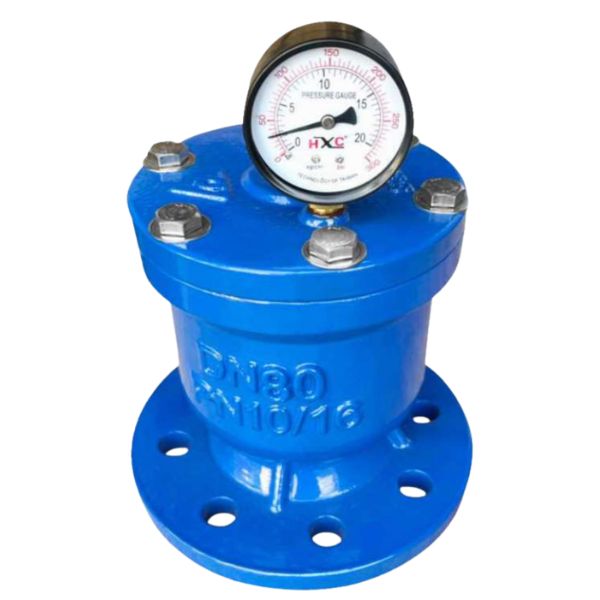

• Có cấu trúc thân gang cầu chắc chắn, mặt bích tiêu chuẩn và cụm đồng hồ áp suất tích hợp phía trên.
• Model WHAX-0080 được thiết kế tối ưu cho DN80, đáp ứng yêu cầu kỹ thuật nghiêm ngặt của các công trình hiện đại.

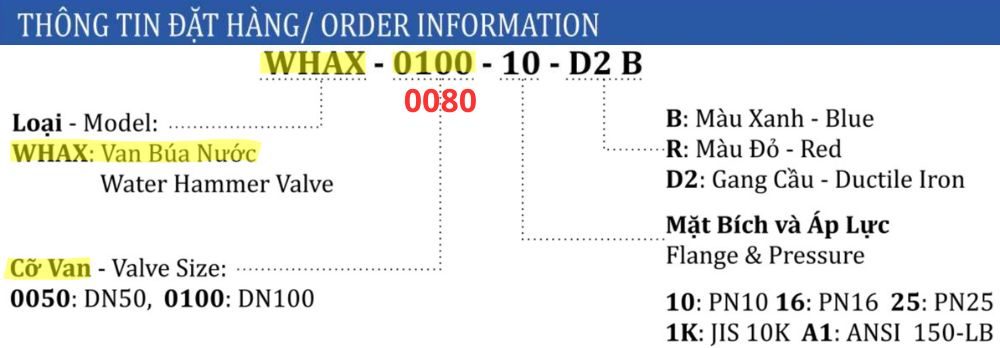

2. Giải mã ký hiệu van gang Shinyi WHAX-0080

Nhiều người mua hàng chỉ nhìn DN80 và đặt hàng. Cách làm đó thiếu chuyên môn và dẫn đến sai tiêu chuẩn mặt bích hoặc áp lực. Khách hàng cần hiểu rõ cấu trúc mã van Shinyi WHAX DN80 để đặt hàng chính xác.

• WHAX là ký hiệu dòng water hammer valve – van búa nước.
• 0080 thể hiện kích thước danh nghĩa DN80
• Các ký hiệu đi kèm thể hiện áp lực làm việc như
  • Ký hiệu PN với PN10 (10), PN16 (16) và PN25 (25)
  • 1K đối với van theo tiêu chuẩn mặt bích JIS 10K
  • A1 áp dụng cho van chuẩn ANSI 150LB
• Vật liệu thân D2 tương ứng gang cầu ← Tìm hiểu gang là kim loại gì để biết đặc tính của chất liệu này

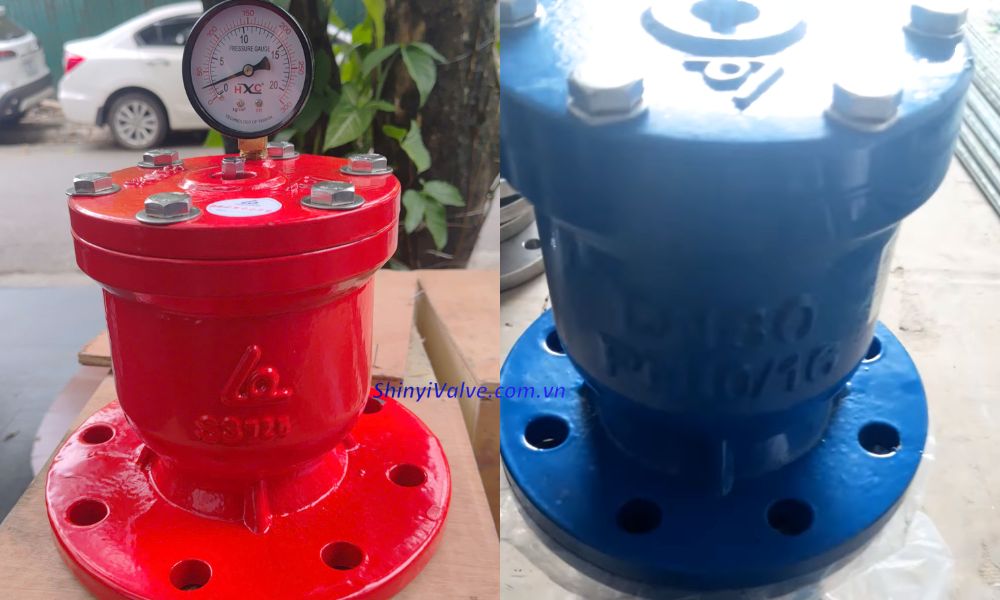

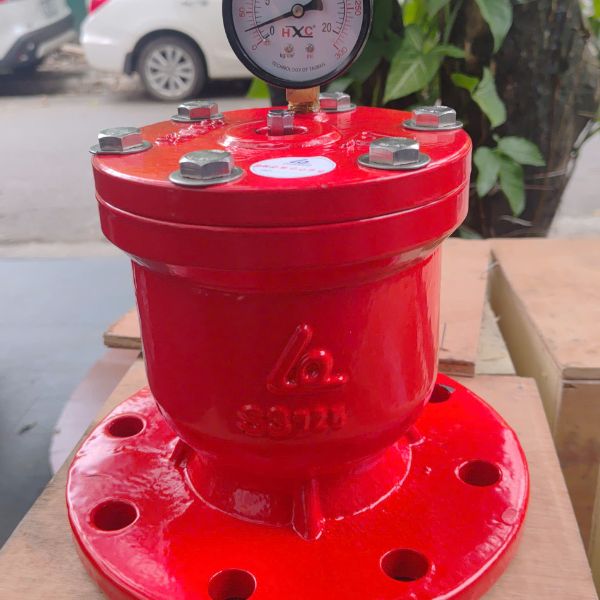

• Màu sơn B (xanh) hoặc R (đỏ).

Khi đặt hàng van Shinyi WHAX DN80, người dùng cần xác định rõ

• DN thực tế của đường ống.
• Áp lực thiết kế.
• Tiêu chuẩn mặt bích đồng bộ với hệ thống.
• Yêu cầu sơn cho hệ PCCC hoặc cấp nước.

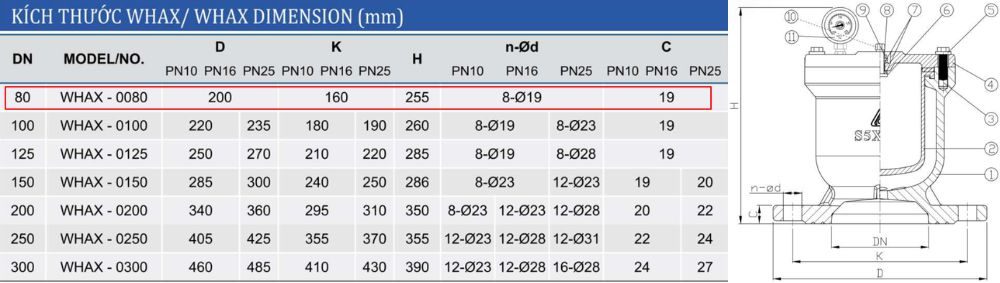

3. Thông số kích thước van Shinyi WHAX DN80

Với van SHinyi WHAX DN80, kích thước mặt bích và chiều cao tổng thể quyết định trực tiếp đến khả năng bố trí trong phòng bơm. Dưới đây là một vài thông số cần nắm rõ

• Đường kính ngoài mặt bích (D): 200 mm
• Khoảng cách tâm lỗ bulong (K): 160 mm
• Chiều cao tổng thể (H): 255 mm
• Số lỗ bulong (n-Ød): 8 lỗ Ø19
• Độ dày mặt bích (C): 19mm

Cấu trúc thân dạng đứng, đáy bích phẳng giúp lắp đặt ổn định trên phụ kiện tê hoặc nhánh đứng. Thiết kế buồng khí kín đảm bảo duy trì áp suất ổn định trong quá trình vận hành. Khi bố trí van Shinyi WHAX-0080, người dùng cần chừa không gian phía trên để thao tác đồng hồ và kiểm tra áp suất. Lắp đặt sát trần gây khó bảo trì và kiểm định định kỳ.

4. Ứng dụng của van búa nước Shinyi DN80

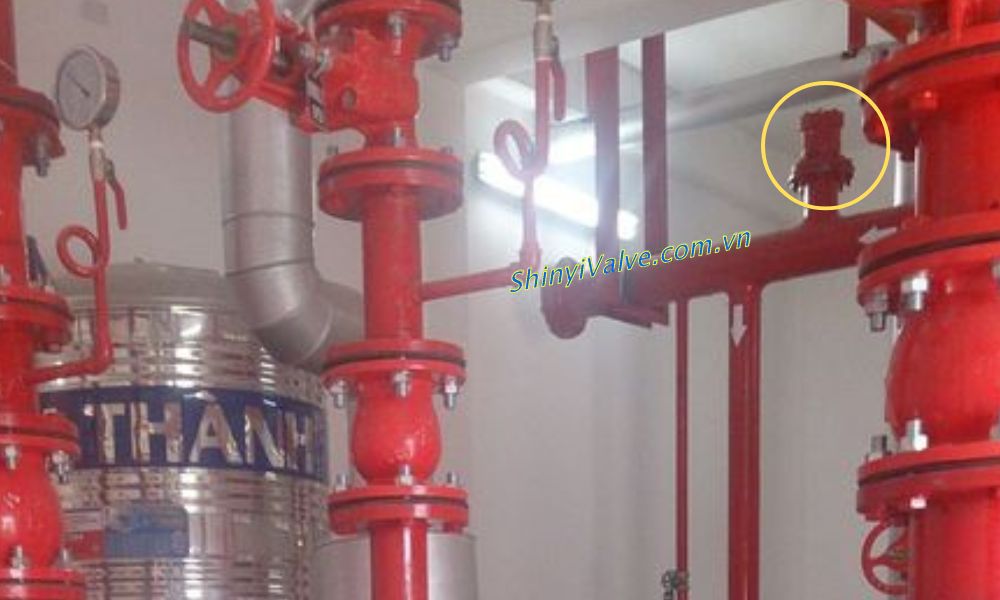

Trong lắp đặt thực tế, van Shinyi WHAX DN80 đặt trên tuyến ống DN80 ở gần các thiết bị khác, chẳng hạn như máy bơm, van cổng DN80,… Đây là vị trí tiêu chuẩn để kiểm soát xung áp hiệu quả nhất. Van được sử dụng trong các lĩnh vực thực tế như

• Hệ thống PCCC
• Trạm bơm cấp nước sinh hoạt
• Hệ thống HVAC
• Đường ống nhánh trong một số khu công nghiệp

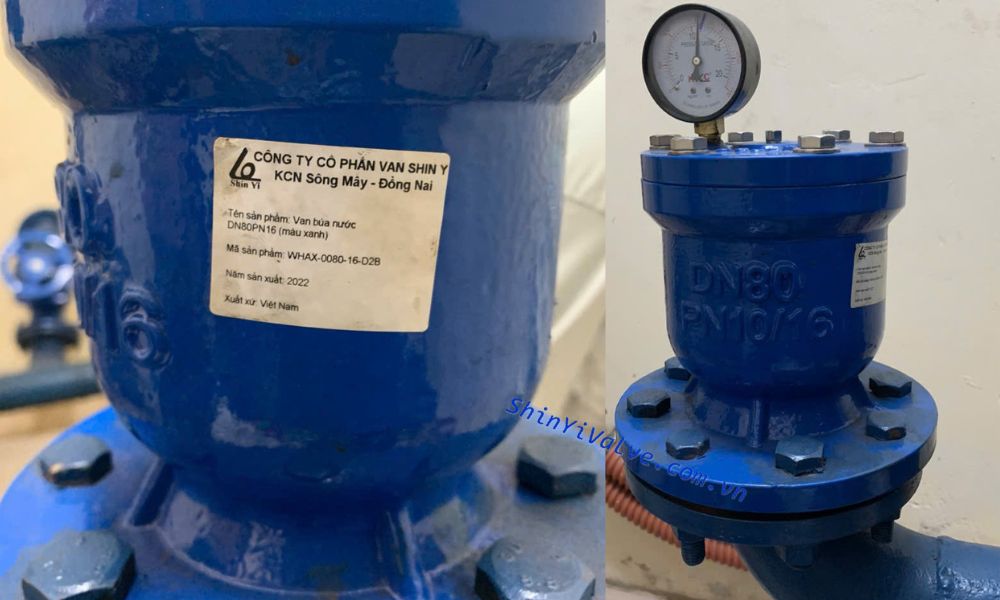

5. Thông tin trên thân van Shinyi WHAX-0080 gồm những gì

Hình ảnh tem nhãn và thân van cho thấy đầy đủ thông tin truy xuất nguồn gốc. Đây là yếu tố quan trọng trong hồ sơ nghiệm thu và kiểm định công trình khi sử dụng van Shinyi WHAX DN80. Trên thân và tem van ghi rõ

• Tên nhà sản xuất: Công ty Cổ phần Van Shin Yi
• Model: Ví dụ như WHAX-0080-16-D2B (PN16, gang cầu, màu xanh)
• DN và áp lực làm việc
• Xuất xứ sản xuất
• Năm sản xuất
• Mã truy xuất

Ngoài ra người mua nên kiểm tra thêm ký hiệu đúc nổi trên thân trước khi nghiệm thu, đảm bảo van chính hãng để có thể dùng cho công trình thi công
