YSTX DN150

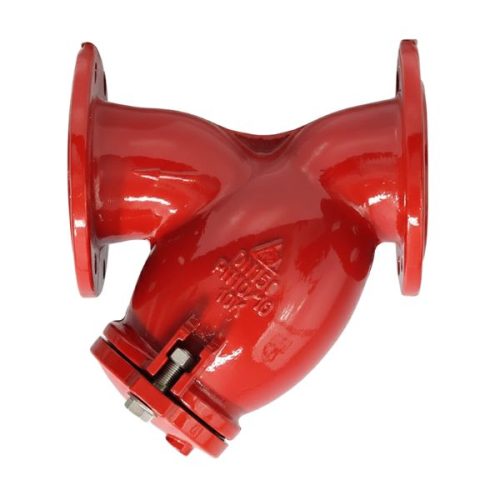

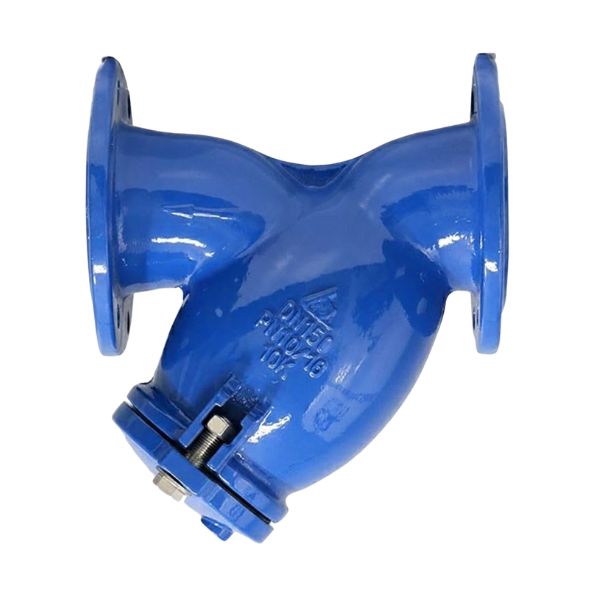

1. Tổng quan về Shinyi YSTX DN150

Shinyi YSTX DN150 là dòng y lọc gang dùng để loại bỏ cặn bẩn trong hệ thống đường ống nước, giúp bảo vệ bơm, van và các thiết bị lắp phía sau. Thiết bị được nhãn hiệu van Shinyi sản xuất, thường dùng trong hệ thống cấp nước, phòng cháy chữa cháy và công nghiệp. Thông tin cơ bản của Shinyi YSTX 0150 như sau:

• Model: Shinyi YSTX 0150
• Kích thước danh nghĩa: DN150 (> Hiểu sâu hơn qua bài biết: DN150 là phi bao nhiêu)
• Vật liệu thân: Gang cầu
• Môi trường làm việc: Hệ thống dẫn nước
• Tiêu chuẩn thiết kế: BS EN 1074-1

2. Kết nối và kích cỡ của Shinyi YSTX 0150

Shinyi YSTX DN150 được thiết kế theo dạng y lọc mặt bích, đây là kiểu kết nối phổ biến mang lại ưu điểm sau:

• Liên kết bằng bulong – đai ốc giúp siết chặt đồng đều
• Kết hợp gioăng làm kín, đảm bảo chống rò rỉ tốt ở áp lực cao
• Phù hợp hệ thống vận hành liên tục, lưu lượng lớn
• Có thể tháo rời nhanh chóng khi cần vệ sinh lưới lọc
• Không cần cắt ống như kết nối hàn, thuận tiện thay thế thiết bị trong hệ thống

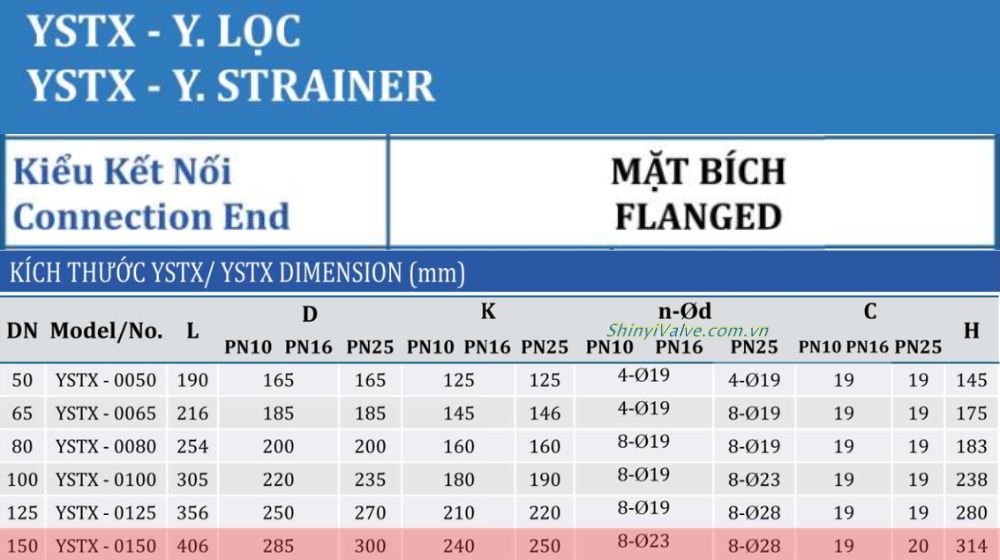

Thông số kích thước của y lọc Shinyi YSTX DN150 chi tiết như sau:

• L (Chiều dài): 406 mm
• H (Chiều cao): 314 mm
• Thông số mặt bích theo cấp áp lực:
  • PN10
    • Đường kính ngoài bích (D): 285 mm
    • Đường kính vòng bulong (K): 240 mm
    • Số lỗ bulong: 8 lỗ Ø23
    • Độ dày bích (C): 19 mm
  • PN16
    • Đường kính ngoài bích (D): 300 mm
    • Đường kính vòng bulong (K): 250 mm
    • Số lỗ bulong: 8 lỗ Ø23
    • Độ dày bích (C): 20 mm
  • PN25
    • Đường kính ngoài bích (D): 300 mm
    • Đường kính vòng bulong (K): 250 mm
    • Số lỗ bulong: 8 lỗ Ø28
    • Độ dày bích (C): 20 mm

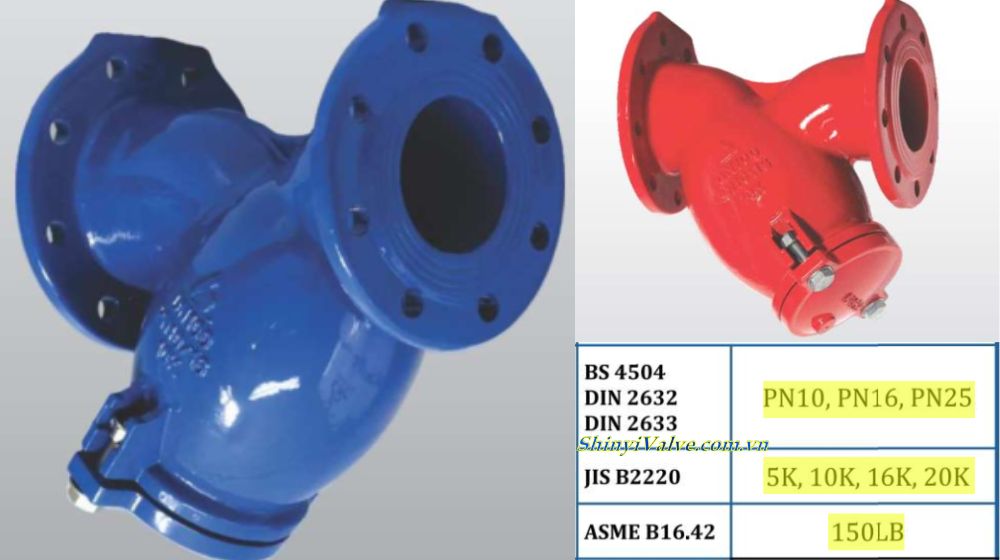

3. Áp lực làm việc của Shinyi YSTX DN150

Áp lực làm việc là yếu tố quan trọng quyết định độ bền và độ an toàn của thiết bị trong hệ thống đường ống. Với thiết kế chắc chắn và thân gang chịu lực cao, Shinyi YSTX 0150 đáp ứng nhiều cấp áp tiêu chuẩn quốc tế. Cụ thể:

• Theo tiêu chuẩn châu Âu (BS 4504 / DIN 2632 & 2633)
  • PN10
  • PN16
  • PN25
• Theo tiêu chuẩn Nhật Bản (JIS B2220)
  • 5K
  • 10K
  • 16K
  • 20K
• Theo tiêu chuẩn Mỹ (ANSI B16.42)
  • 150LB

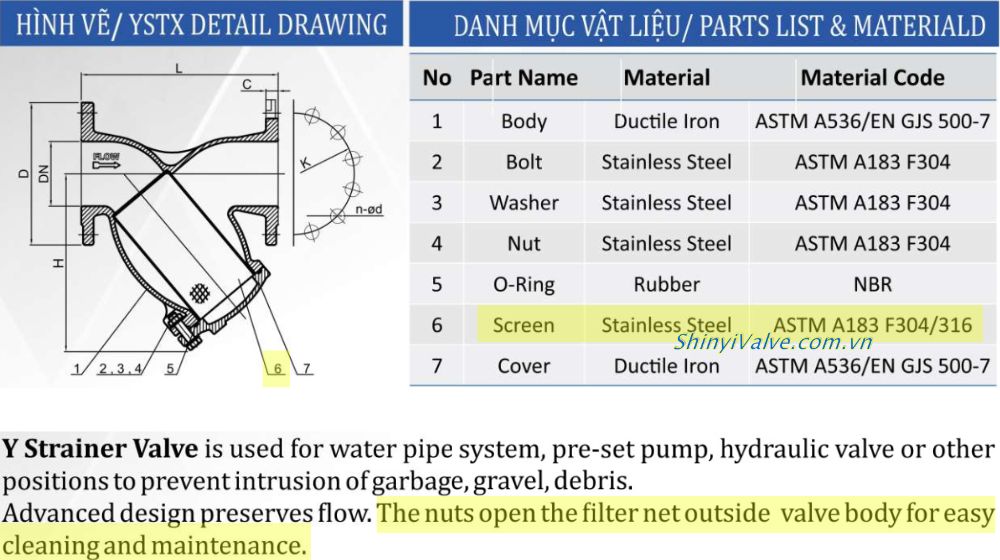

4. Lưới lọc của Shinyi YSTX 0150

Lưới lọc là bộ phận trực tiếp giữ lại cặn bẩn trong đường ống, giúp bảo vệ bơm và thiết bị phía sau. Trên Shinyi YSTX DN150, lưới được thiết kế bền chắc, dễ vệ sinh và đảm bảo lưu lượng ổn định. Dưới đây là những đặc điểm chính:

• Vật liệu chế tạo là inox mác ASTM A183 F304 / F316
• Hiệu quả lọc cao, giữ lại rác, sỏi, cặn bẩn
• Thiết kế tối ưu, ít gây tổn thất áp suất
• Có thể tháo rời để vệ sinh, bảo trì nhanh chóng
• Tăng tuổi thọ hệ thống, giảm nguy cơ hư hỏng thiết bị

5. Kho Shinyi YSTX DN150

Là đại lý van Shinyi, chúng tôi duy trì kho Shinyi YSTX DN150 tại cả miền Nam và miền Bắc, sẵn sàng đáp ứng nhu cầu cho dự án và công trình trên toàn quốc. Đồng thời chúng tôi cam kết:

• Shinyi YSTX 0150 có sẵn tại kho, thuận tiện giao nhanh
• Đầy đủ các cấp áp và kích cỡ khác
• Giá cạnh tranh, phù hợp nhiều quy mô dự án
• Tư vấn kỹ thuật chi tiết, hỗ trợ lựa chọn đúng tiêu chuẩn hệ thống
