YSTX DN200

Shinyi YSTX DN200 là một trong những model van y lọc nổi bật trong bộ sưu tập của thương hiệu van Shinyi, được thiết kế chuyên dùng cho hệ thống đường ống kích thước lớn, yêu cầu lưu lượng ổn định và khả năng lọc cặn hiệu quả.

1. Giới thiệu về Shinyi YSTX DN200

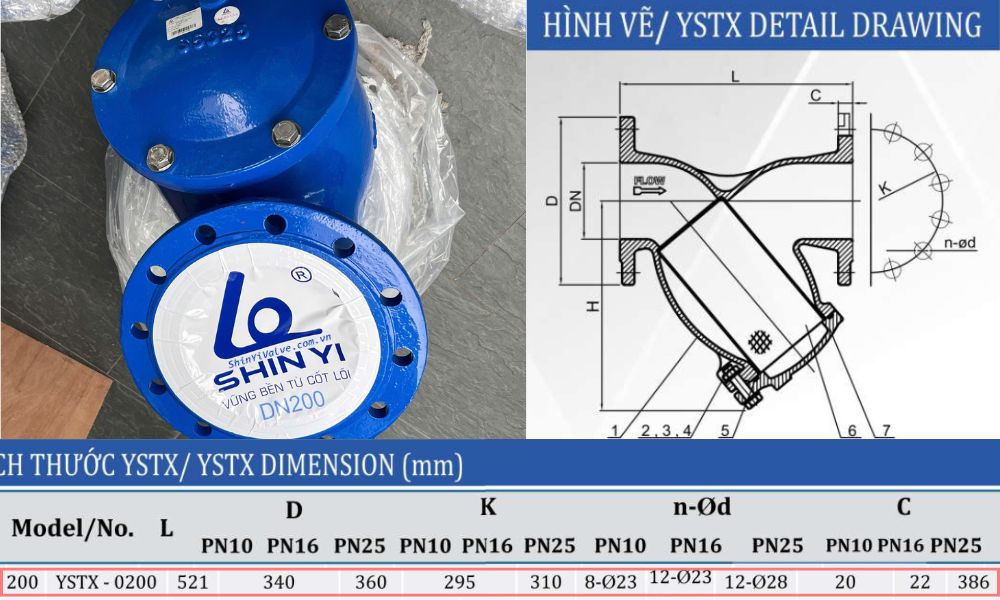

2. Chi tiết kích thước của Shinyi YSTX DN200

Với các tuyến ống DN200, chỉ cần sai lệch vài mm ở mặt bích hoặc vòng bulong cũng có thể khiến quá trình lắp đặt gặp khó khăn. Vì vậy, việc nắm rõ kích thước tiêu chuẩn của các dòng y lọc gang và và đặc biệt trong nội dung bài viết này là Shinyi YSTX 0200 không chỉ phục vụ thiết kế mà còn giúp đảm bảo thi công chính xác, đồng bộ và tiết kiệm thời gian xử lý phát sinh tại công trình.

Dưới đây là thông số kỹ thuật chi tiết của Y lọc Shinyi YSTX DN200 được trích dẫn chuẩn theo catalogue:

• Kích thước danh nghĩa (DN): DN200 (model: 0200)
• Chiều dài thân (L): 521mm
• Thông số mặt bích theo cấp áp lực:
  • PN10:
    • D (đường kính ngoài mặt bích): 340mm
    • K (đường kính vòng tâm): 295mm
    • n-Ød (số lỗ và đường kính mỗi lỗ): 8–Ø23
    • C (chiều dày mặt bích): 20mm
  • PN16:
    • D: 340mm
    • K: 295mm
    • n-Ød: 12–Ø23
    • C: 22mm
  • PN25
    • D: 360mm
    • K: 310mm
    • n-Ød: 12–Ø28
    • C: 38.6mm

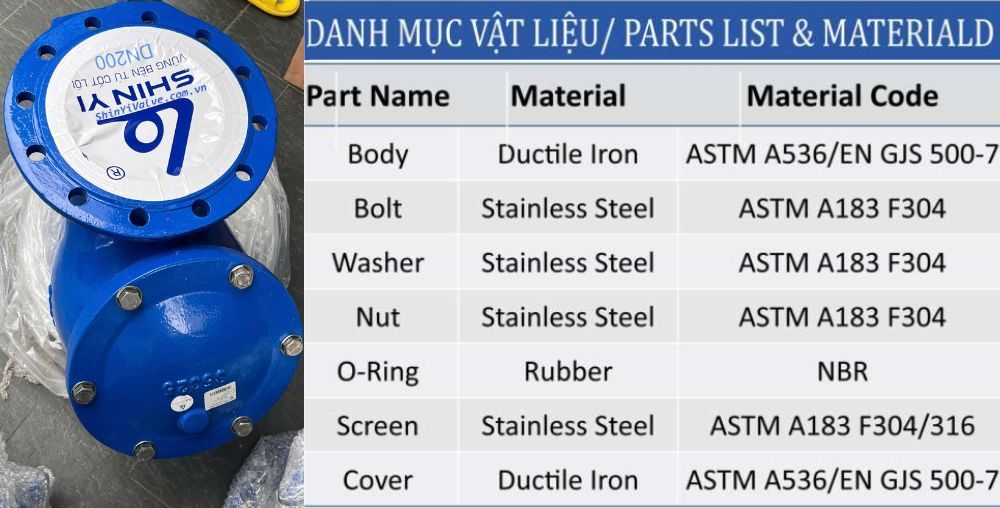

3. Cấu tạo của Shinyi YSTX 0200

Shinyi YSTX DN200 được thiết kế theo cấu trúc y lọc tiêu chuẩn, tối ưu cho hệ thống đường ống kích thước lớn. Các chi tiết được gia công đồng bộ, đảm bảo độ kín khít, khả năng chịu áp và độ bền trong môi trường vận hành liên tục. Chi tiết như sau:

• Thân van + nắp van: Gang cầu theo tiêu chuẩn ASTM A536 / EN GJS 500-7
• Lưới lọc: Inox ASTM A183 F304 / 316
• Bu lông, đai ốc, long đen: Inox ASTM A183 F304
• Gioăng làm kín (O-Ring): Cao su NBR

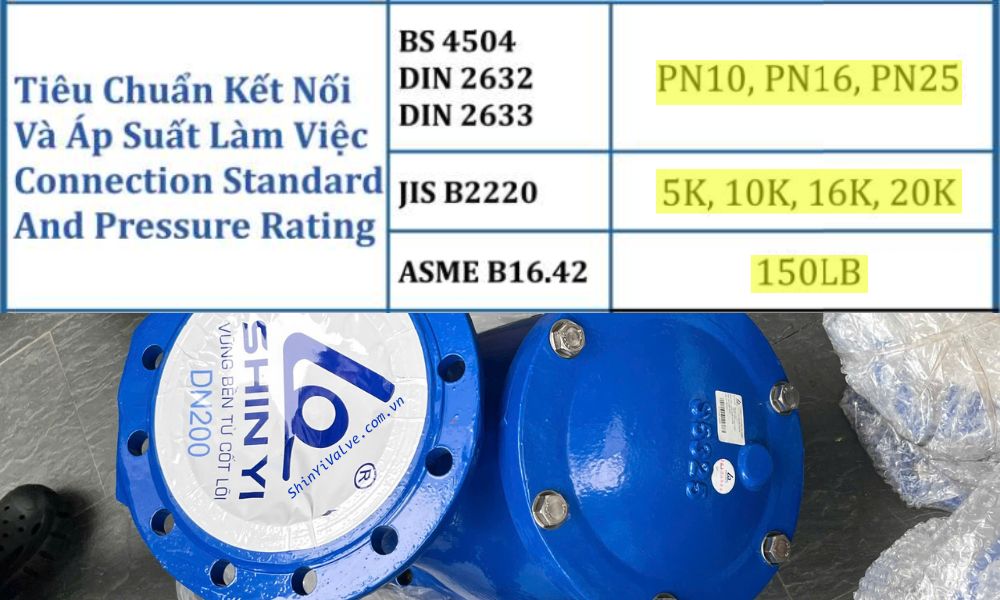

4. Tiêu chuẩn kết nối và áp lực của Shinyi YSTX DN200

Shinyi YSTX 0200 được sản xuất theo nhiều tiêu chuẩn kết nối mặt bích và cấp áp lực tương ứng, đảm bảo lắp đặt đồng bộ với hệ thống đường ống theo từng hệ tiêu chuẩn thiết kế:

• Theo tiêu chuẩn DIN / BS
  • Tiêu chuẩn: BS 4504, DIN 2632, DIN 2633
  • Cấp áp lực:PN10, PN16, PN25
• Theo tiêu chuẩn JIS
  • Tiêu chuẩn: JIS B2220
  • Cấp áp lực: 5K, JIS 10K, JIS 16K, 20K
• Theo tiêu chuẩn ASME
  • Tiêu chuẩn: ASME B16.42
  • Cấp áp lực: 150LB

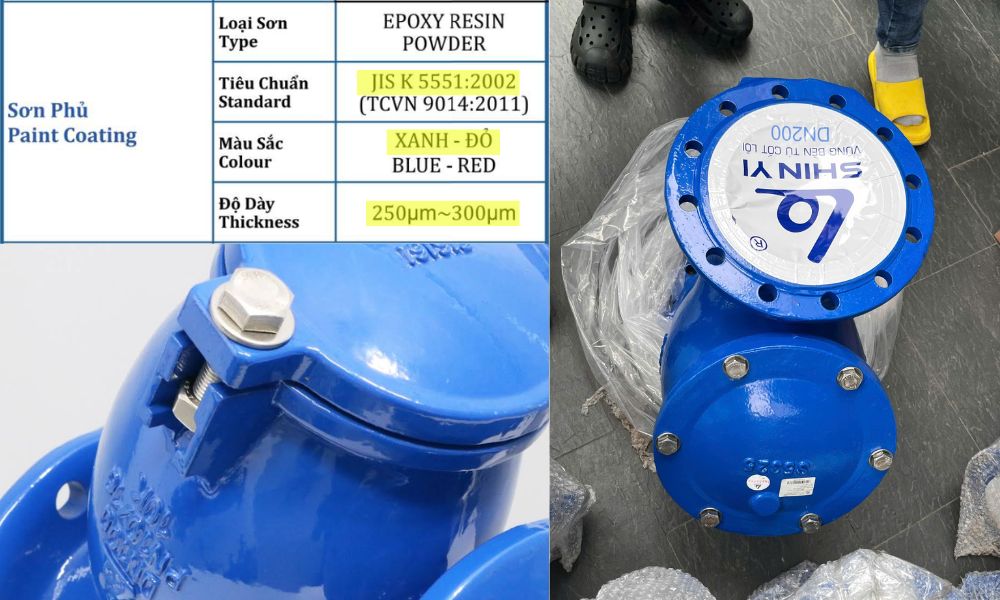

5. Lớp sơn của Shinyi YSTX DN200

Shinyi YSTX DN200 được phủ lớp sơn tĩnh điện nhằm tăng khả năng chống ăn mòn và bảo vệ thân van trong môi trường làm việc ẩm ướt hoặc ngoài trời. Dưới đây là các thông số chính của lớp sơn:

• Loại sơn: Epoxy Resin Powder
• Tiêu chuẩn: Áp dụng tiêu chuẩn JIS mục K 5551:2002 (tương ứng TCVN 9014:2011)
• Màu sắc: Xanh hoặc đỏ (phổ biến là xanh dương)
• Độ dày lớp sơn: 250µm – 300µm

6. Kho Shinyi YSTX DN200

Là đại lý van Shinyi chính hãng, chúng tôi luôn sẵn kho y lọc Shinyi YSTX DN200 với số lượng lớn, đáp ứng nhanh cho các công trình cấp thoát nước, PCCC và hệ thống hạ tầng kỹ thuật. Khi người mua hàng liên hệ với công ty chúng tôi, chúng tôi cam kết những điều sau:

• Shinyi YSTX 0200 sẵn kho số lượng lớn – giao nhanh toàn quốc
• Đầy đủ chứng từ theo yêu cầu dự án
• Giá tốt & chiết khấu cao cho nhà thầu và đại lý
• Tư vấn kỹ thuật chi tiết: tiêu chuẩn mặt bích, cấp áp lực, kích thước lắp đặt
• Hỗ trợ kiểm tra hàng trực tiếp tại kho
