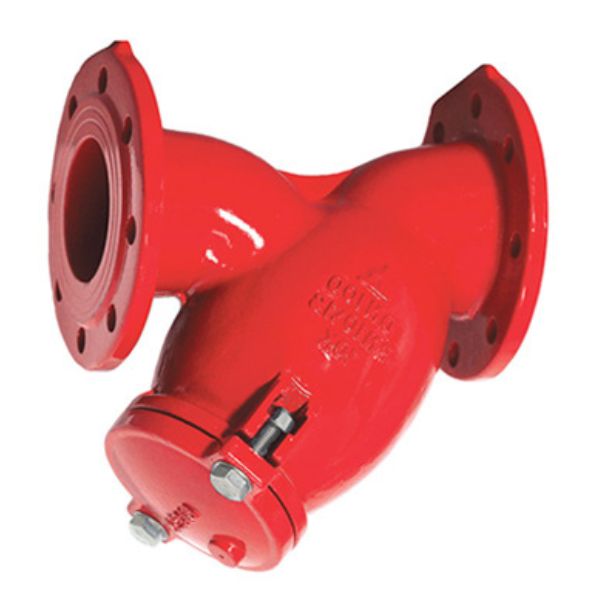

YSTX DN250

Shinyi YSTX DN250 là một trong những model van Shinyi nổi bật, được sử dụng phổ biến trong các hệ thống cấp nước, PCCC và hạ tầng kỹ thuật quy mô lớn. Với thiết kế chắc chắn, khả năng vận hành ổn định và độ bền cao, thiết bị đáp ứng tốt yêu cầu làm việc liên tục trong môi trường áp lực từ thấp đến cao

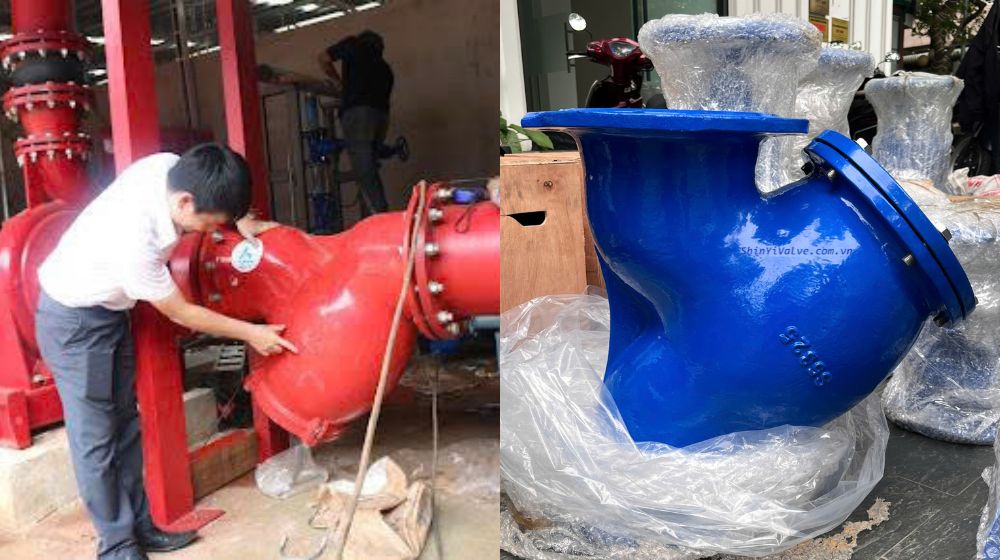

1. Tổng quan về Shinyi YSTX DN250

Shinyi YSTX DN250 (Shinyi YSTX 0250) là dòng Y lọc Shinyi kích thước lớn, được sử dụng phổ biến trong các hệ thống cấp thoát nước, PCCC và hạ tầng công nghiệp. Shinyi YSTX 0250 có nhiệm vụ loại bỏ rác, cặn bẩn, dị vật trong đường ống nhằm bảo vệ máy bơm, van điều khiển và các thiết bị phía sau

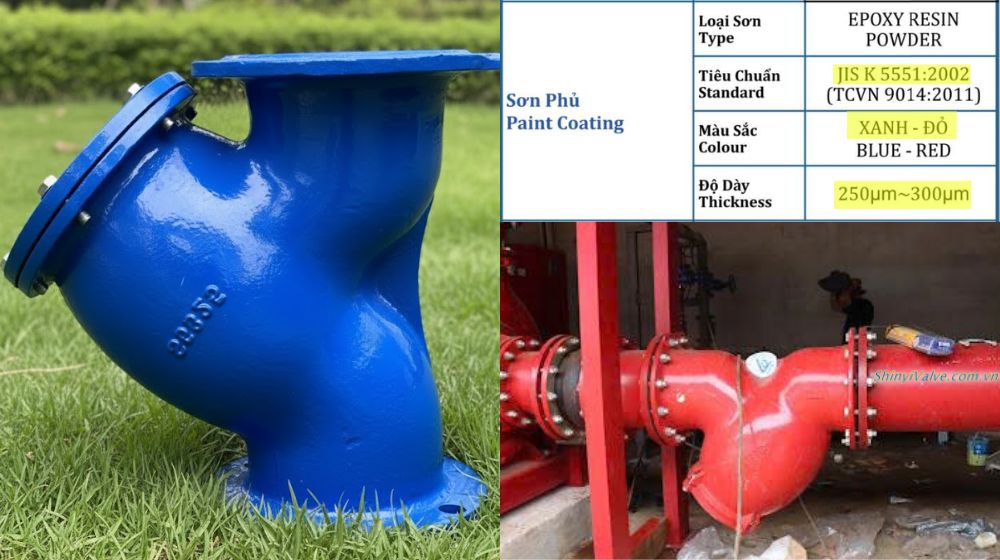

2. Màu sắc của Shinyi YSTX 0250

Shinyi YSTX DN250 được phủ sơn Epoxy Resin Powder (độ dày khoảng 250 ~ 300µm) theo tiêu chuẩn JIS, nhóm ngành K mã 5551:2002 (TCVN 9014:2011), đảm bảo khả năng chống ăn mòn và bảo vệ thân van trong môi trường ẩm ướt, ngoài trời hoặc hệ thống nước áp lực. Shinyi YSTX 0250 có hai màu sắc là xanh và đỏ:

• Màu xanh thường được sử dụng cho hệ thống cấp thoát nước sạch
• Trong khi màu đỏ được lắp đặt nhiều trong hệ thống phòng cháy chữa cháy (PCCC)

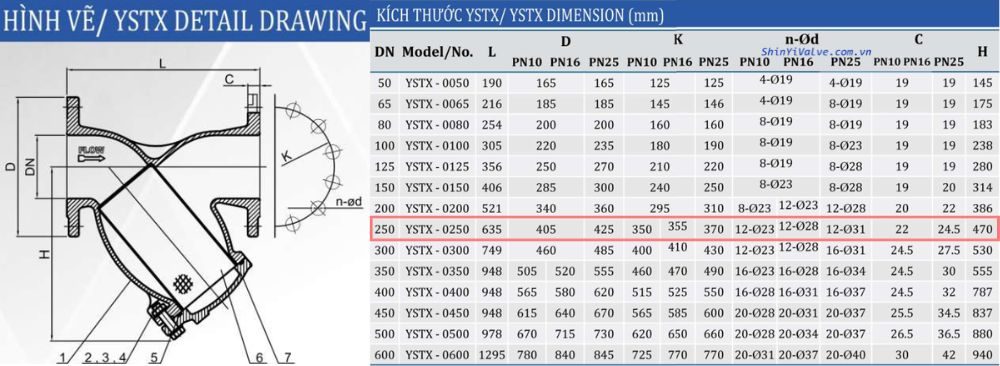

3. Các thông số kích thước Shinyi YSTX DN250

Kích thước Shinyi YSTX 0250 được công bố rõ ràng theo từng cấp áp lực, giúp kỹ sư và đơn vị thi công dễ dàng tính toán khoảng lắp đặt, mặt bích kết nối và không gian bố trí loại y lọc gang này trong hệ thống đường ống DN250. Thông số chi tiết như sau:

• Chiều dài L: 635 mm
• Đường kính ngoài D:
  • PN10: 405 mm
  • PN16 & PN25: 425 mm
• Khoảng cách tâm bulong K:
  • PN10: 350 mm
  • PN16: 355 mm
  • PN25: 370 mm
• Số lượng & kích thước lỗ bulong (n-Ød):
  • PN10: 12 lỗ Ø23
  • PN16: 12 lỗ Ø28
  • PN25: 12 lỗ Ø31
• Hệ số C (độ dày mặt bích):
  • PN10: 22 mm
  • PN16: 24.5 mm
  • PN25: 24.5 mm
• Chiều cao H: 470 mm

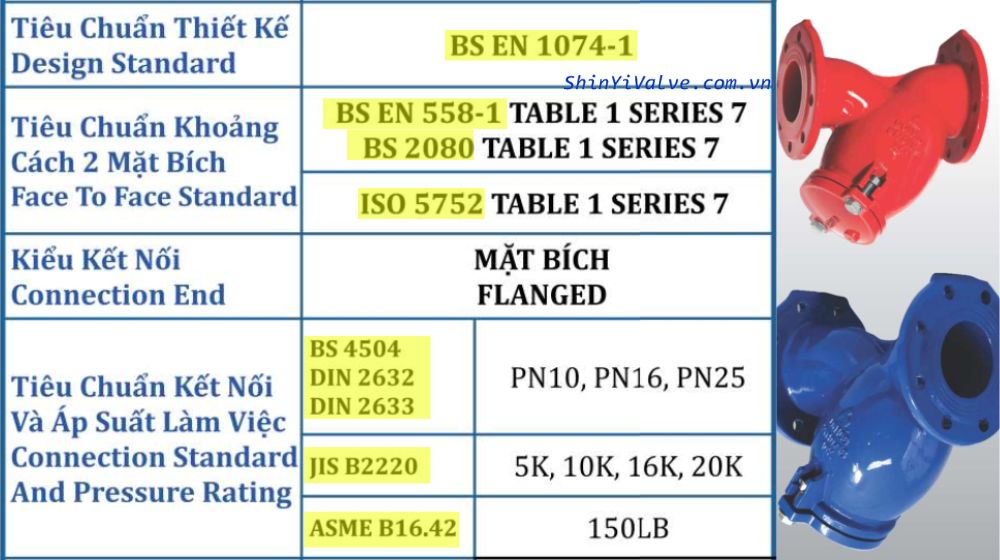

4. Tiêu chuẩn sản xuất Shinyi YSTX DN250

Shinyi YSTX 0250 được sản xuất theo các tiêu chuẩn quốc tế, đảm bảo độ chính xác cơ khí và khả năng lắp đặt đồng bộ trong nhiều hệ thống khác nhau.

• Tiêu chuẩn thiết kế: BS EN 1074-1
• Tiêu chuẩn khoảng cách 2 mặt bích (Face to Face):
  • BS EN 558-1 – Table 1 Series 7
  • ISO 5752 – Table 1 Series 7
• Kiểu kết nối: Mặt bích (Flanged)

Tiêu chuẩn kết nối & cấp áp lực làm việc:

• BS 4504, DIN 2632 & 2633 (PN10, PN16, PN25)
• JIS B2220 (5K, 10K, 16K, 20K)
• ASME B16.42 (150LB)

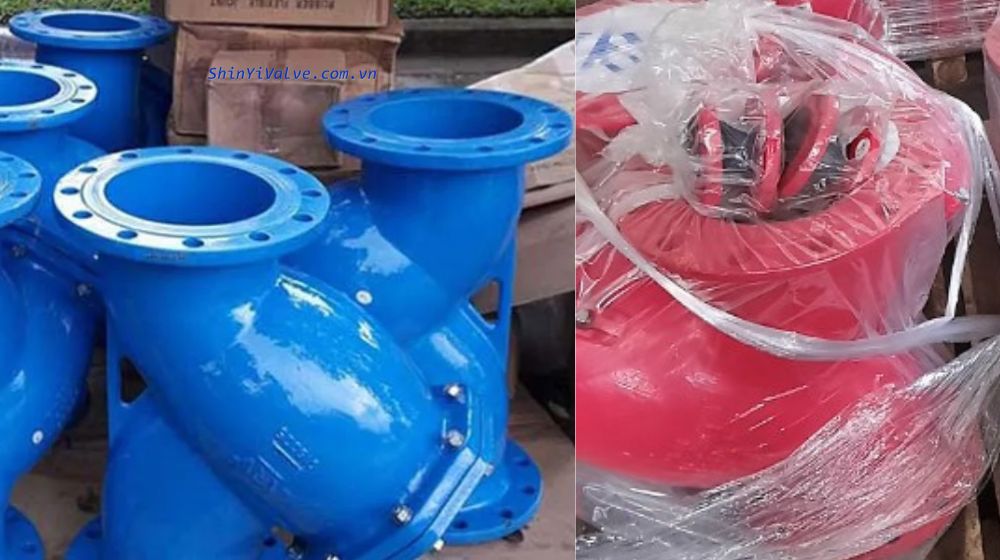

5. Địa chỉ mua Shinyi YSTX DN250

Là đại lý van Shinyi, chúng tôi cung cấp y lọc Shinyi YSTX 0250 đầy đủ kích thước và cấp áp lực, đáp ứng nhu cầu cho các công trình cấp nước, PCCC và hạ tầng kỹ thuật.

Shinyi YSTX 0250 luôn có sẵn tại kho Hà Nội (phục vụ miền Bắc) và TP. Hồ Chí Minh (phục vụ miền Nam), thuận tiện cho việc giao nhận nhanh theo tiến độ dự án. Thiết bị đi kèm chứng từ và hỗ trợ tư vấn kỹ thuật lựa chọn đúng tiêu chuẩn mặt bích, cấp áp lực phù hợp với hệ thống
