YSTX DN65

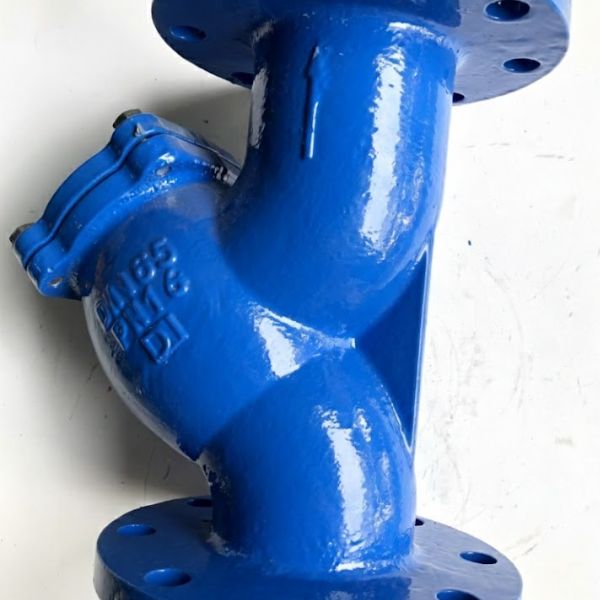

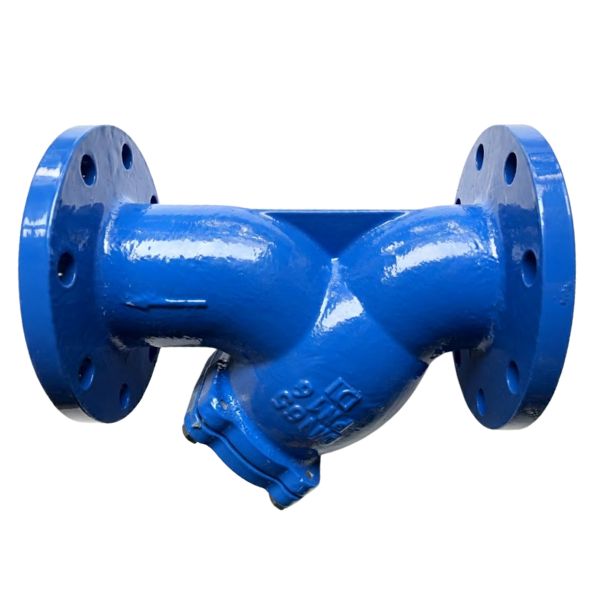

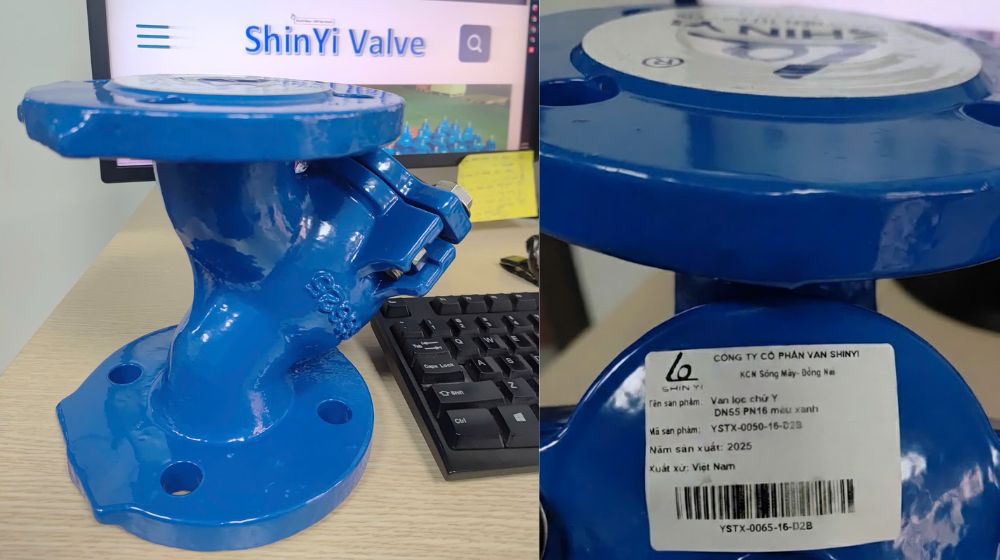

1. Giới thiệu về Shinyi YSTX DN65

Y lọc gang DN65 với model là Shinyi YSTX 0065, là dòng Y lọc DN65 chuyên dùng để loại bỏ cặn bẩn trong hệ thống đường ống nước, giúp bảo vệ bơm và thiết bị. Bên cạnh đó, thiết bị còn  thuộc nhóm Y lọc gang, thường dùng trong hệ cấp nước, PCCC và công nghiệp.

Y lọc gang DN65 được lắp đặt phù hợp với đường ống và phụ kiện kết nối cùng cỡ DN65, ứng dụng phổ biến trong hệ cấp nước, PCCC và công nghiệp. Để hiểu rõ hơn về DN65, hãy cùng tham khảo bài viết “DN65 là phi bao nhiêu”.

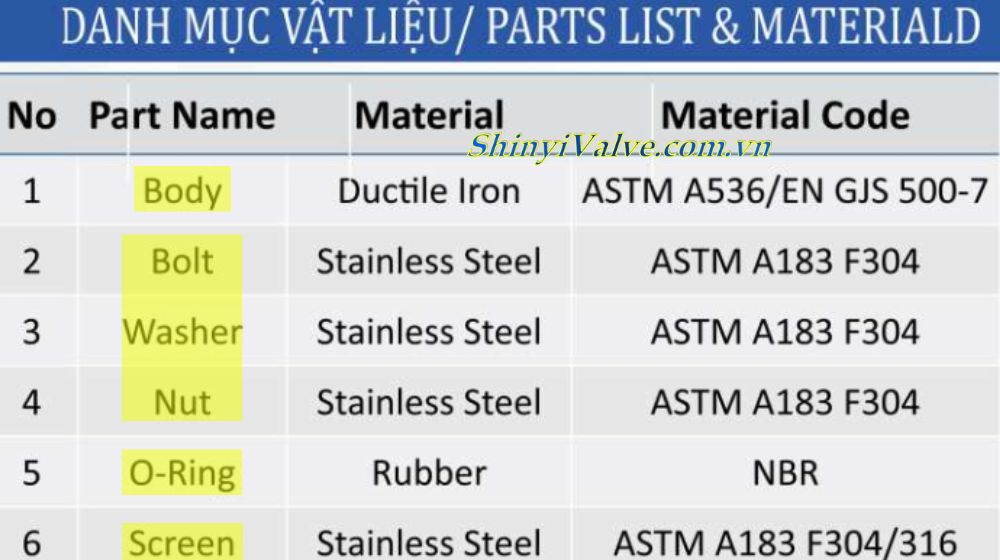

2. Cấu tạo của Shinyi YSTX 0065

Y lọc Shinyi YSTX DN65 có cấu tạo tương đối đơn giản mà chắc chắn, bao gồm các bộ phận chính sau:

• Thân van (Body):Gang cầu (Ductile Iron) ASTM A536 / EN GJS 500-7, chịu lực và áp suất tốt
• Bu lông, đai ốc, vòng đệm (Bolt, Nut, Washer): Inox ASTM A183 F304, chống ăn mòn
• Gioăng làm kín (O-Ring): Cao su NBR, đảm bảo độ kín khít
• Lưới lọc (Screen): Inox 304/316, giữ lại rác và cặn bẩn trong dòng chảy

3. Chi tiết kích thước của Shinyi YSTX DN65

Để đảm bảo lắp đặt Shinyi YSTX 0065 chính xác và đồng bộ với hệ thống đường ống, việc tham khảo bản vẽ kỹ thuật và thông số kích thước tiêu chuẩn là bước không thể bỏ qua.

• L (chiều dài): 216 mm
• D (đường kính ngoài mặt bích): 185 mm (PN10/PN16)
• K (đường kính tâm lỗ bulong): 145 mm (PN10) / 146 mm (PN16)
• n-Ød (số lỗ & đường kính lỗ bulong):
  • PN10: 4 – Ø19
  • PN16: 8 – Ø19
• C (độ dày mặt bích): 19 mm
• H (chiều cao tổng thể): 175 mm

Các kích thước trên được thể hiện trực tiếp trong bản vẽ kỹ thuật YSTX DETAIL DRAWING và bảng YSTX DIMENSION (mm) của Shinyi YSTX DN65 kèm theo hình

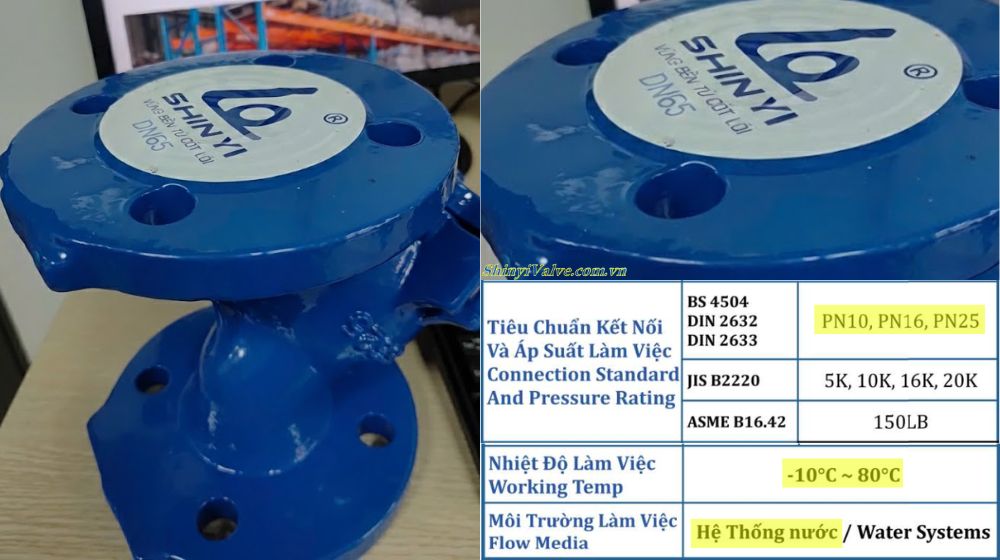

4. Môi trường làm việc của Shinyi YSTX 0065

Shinyi YSTX 0065 (DN65) được thiết kế vận hành ổn định trong hệ thống đường ống nước với các điều kiện làm việc tiêu chuẩn như sau:

• Áp lực làm việc (theo tiêu chuẩn kết nối):
  • BS 4504 / DIN 2632 / DIN 2633: PN10, PN16, PN25
  • JIS B2220: 5K, 10K, 16K, 20K
  • ASME B16.42: 150LB
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống nước

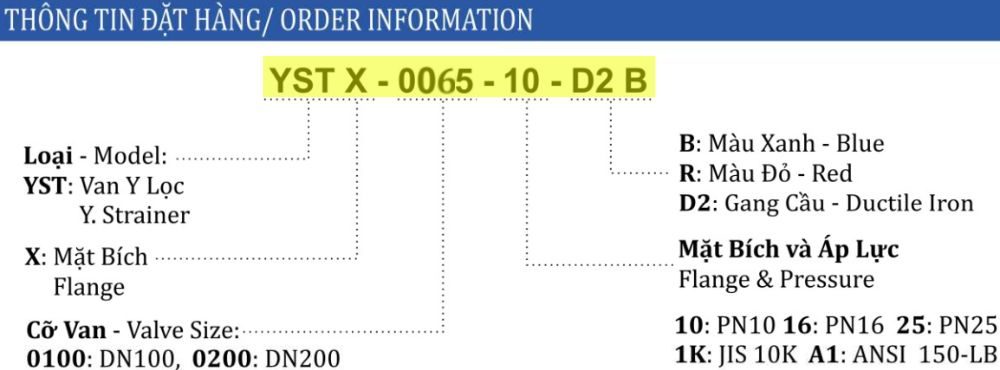

5. Cách đặt Shinyi YSTX DN65

Mã đặt hàng của Shinyi YSTX DN65 được cấu tạo theo từng ký hiệu, thể hiện rõ chủng loại, kích thước, áp lực và vật liệu, cụ thể:

• YST: Thể hiện cho từ Y lọc (Y strainer)
• YST X: Có nghĩa là y lọc mặt bích
• YSTX 0065: Kích thước DN65
• YSTX 0065 10: Áp lực PN10/16/25 (tùy chọn)
• YSTX 0065 10 D2B:
  • D2: Thân gang cầu (Ductile Iron)
  • B: Màu xanh (Blue) / R: Màu đỏ (Red)

Dựa vào cấu trúc này, người dùng có thể tùy chọn đúng model y lọc Shinyi phù hợp với tiêu chuẩn áp lực và vật liệu yêu cầu của hệ thống
