EMD DN350

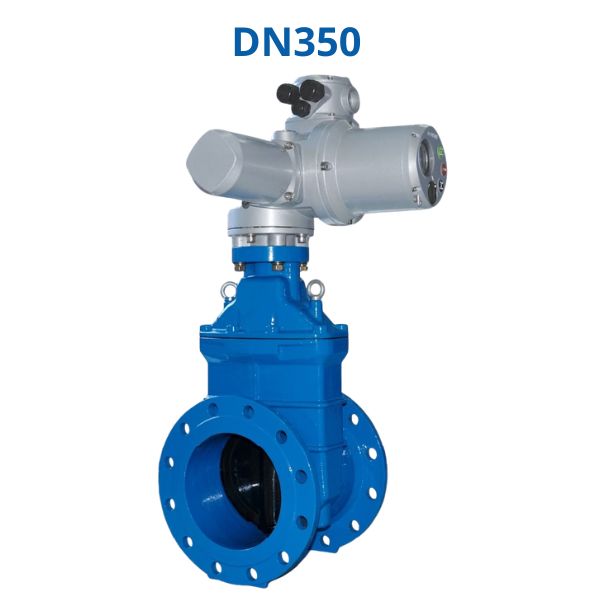

Van Shinyi EMD DN350 được trang bị bộ truyền động EMD đạt tiêu chuẩn IP68 cho phép hoạt động ổn định trong môi trường có độ ẩm cao hoặc ngoài trời

1. Khi nào nên chọn van Shinyi EMD DN350

Không phải mọi hệ thống đều cần sử dụng van điều khiển điện. Tuy nhiên, đối với các tuyến ống có kích thước lớn và yêu cầu quản lý tập trung, van Shinyi EMD DN350 thường là giải pháp được ưu tiên lựa chọn. Người dùng nên cân nhắc sử dụng van cổng động cơ điện Shinyi khi:

• Hệ thống có lưu lượng lớn
• Van được lắp đặt tại vị trí khó tiếp cận
• Cần đóng mở van từ trung tâm điều khiển
• Hệ thống sử dụng SCADA hoặc BMS
• Cần giám sát trạng thái van theo thời gian thực
• Muốn giảm nhân công vận hành tại hiện trường

Với kích thước DN350, việc vận hành bằng tay quay thường mất nhiều thời gian và công sức. Vì vậy, giải pháp điều khiển điện giúp nâng cao hiệu quả vận hành và quản lý hệ thống trong dài hạn

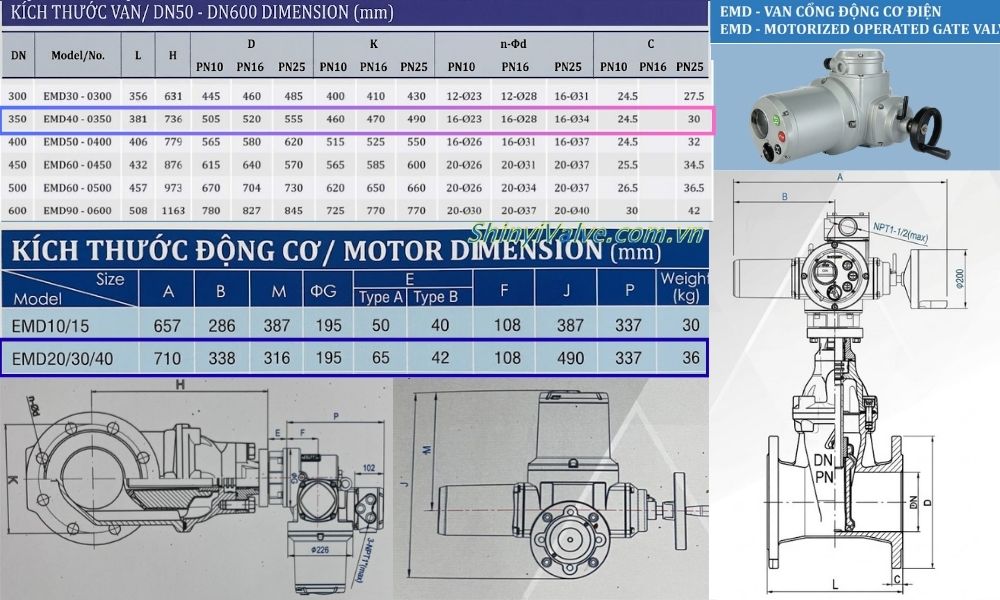

2. Kích thước của van Shinyi EMD DN350

Đối với các công trình cấp nước hoặc công nghiệp quy mô lớn, việc kiểm tra kích thước là bước không thể bỏ qua trước khi lắp đặt Shinyi EMD-0350. Các thông số cơ bản gồm:

• Kích thước danh nghĩa: DN350
• Chiều dài thân van (L): 381 mm
• Chiều cao thân van (H): 780 mm
• Đường kính ngoài mặt bích (D): 505 ~ 555 mm
• Khoảng cách tâm các lỗ bulong (K): 460 ~ 490 mm
• Tổng số lỗ bulong (n): 16 lỗ
• Đường kính lỗ bulong (Ød): Ø26 ~ Ø37 mm

Kích thước bộ truyền động điện của van cổng mặt bích dòng Shinyi EMD-0350 là:

• Chiều dài tổng thể (A): 785 mm
• Chiều rộng bộ động cơ (B): 337 mm
• Chiều dài cụm điều khiển (M): 390 mm
• Chiều cao lắp đặt (J): 490 mm
• Kích thước đầu kết nối động cơ (E):
  • Type A: 65 mm (dùng cho dòng van cổng ty nổi RRHX)
  • Type B: 42 mm (dùng cho dòng van cổng ty chìm RVHX)

3. Thông số cần xác nhận khi đặt mua van Shinyi EMD DN350

Để tránh nhầm lẫn khi đặt hàng, người mua nên xác nhận đầy đủ các thông số kỹ thuật trước khi gửi yêu cầu báo giá. Các thông số cần xác nhận khi đặt mua van Shinyi EMD DN350 là:

• Kích thước DN350
• Điện áp sử dụng (220V hoặc 380V)
• Cấp áp lực làm việc
  • PN10 >> Đọc thêm PN10 là gì
  • PN16 >> Hiểu rõ PN16 là gì
  • PN25 >> Tham khảo PN25 là gì
• Tiêu chuẩn mặt bích:
  • Tiêu chuẩn mặt bích JIS 10K
  • Tiêu chuẩn mặt bích JIS 16K
  • ANSI 150LB
• Kiểu tín hiệu điều khiển loại:
  • Integral type: Đóng mở van bằng điện với các chức năng cơ bản
  • Intelligent type: Đóng mở bằng điện kết hợp giám sát, phản hồi tín hiệu và quản lý thông minh từ trung tâm điều khiển
• Màu sơn sản phẩm:
  • Xanh
  • Đỏ

4. Shinyi EMD-0350 sử dụng bộ truyền động nào

Shinyi EMD-0350 thuộc nhóm van cổng gang kích thước lớn nên được trang bị bộ truyền động điện EMD40. Đây là dòng động cơ được thiết kế cho các van có mô-men vận hành lớn với các đặc điểm:

• Mô-men xoắn từ 310 ~ 430 Nm
• Hỗ trợ điều khiển tại chỗ và từ xa
• Tích hợp màn hình hiển thị LCD
• Hỗ trợ tín hiệu phản hồi trạng thái
• Tiêu chuẩn bảo vệ IP68
• Phù hợp với môi trường ngoài trời

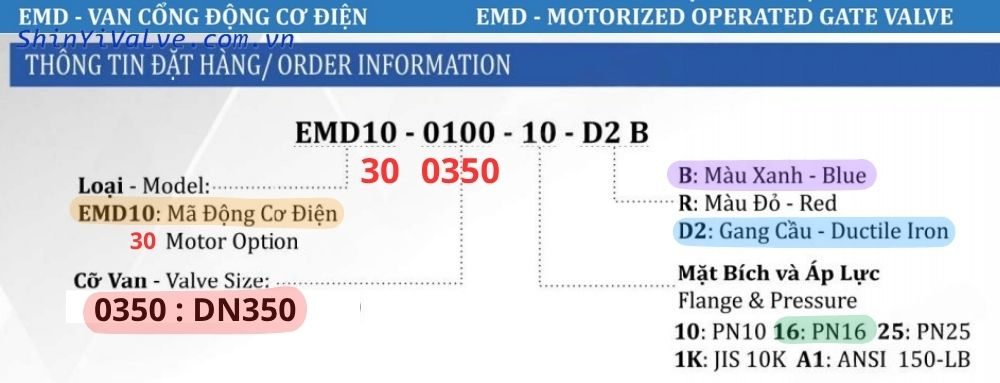

5. Cách đọc mã đặt hàng van Shinyi EMD DN350

Shinyi sử dụng hệ thống mã hóa giúp người mua dễ dàng nhận biết cấu hình sản phẩm. Ví dụ:

EMD40-0350-16-D2 B

Ý nghĩa từng ký hiệu của van Shinyi EMD DN350 là:

• EMD40: Bộ truyền động điện EMD40
• 0350: Kích thước DN350
• 16: Áp lực PN16
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh
