EMD DN400

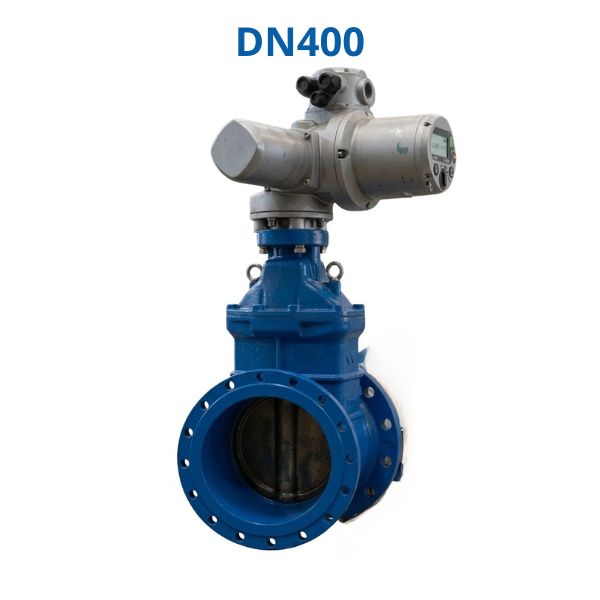

Van Shinyi EMD DN400 là dòng van cổng của nhà sản xuất Shinyi được trang bị bộ điều khiển EMD50 và tiêu chuẩn bảo vệ IP68, đáp ứng yêu cầu vận hành trên các tuyến ống có lưu lượng lớn

1. Vị trí lắp đặt của van Shinyi EMD DN400

Van Shinyi EMD DN400 là dòng van cổng động cơ điện Shinyi có kích thước lớn, thường được sử dụng tại các vị trí quan trọng trong hệ thống đường ống nhằm phục vụ việc đóng mở và kiểm soát lưu lượng từ xa.

Trong thực tế, Shinyi EMD-0400 thường được lắp đặt tại:

• Tuyến ống truyền tải nước sạch chính
• Trạm bơm cấp nước và tăng áp
• Nhà máy xử lý nước sạch
• Hệ thống PCCC quy mô lớn
• Nhà máy công nghiệp và khu chế xuất
• Các công trình hạ tầng kỹ thuật đô thị

2. Kích thước của van Shinyi EMD DN400

Đối với các công trình sử dụng đường ống DN400, việc kiểm tra kích thước lắp đặt là bước quan trọng trước khi đặt mua. Các thông số kích thước cơ bản của van Shinyi EMD DN400 gồm:

• Kích thước danh nghĩa: DN400
• Model: EMD50-0400
• Chiều dài thân van (L): 432 mm
• Chiều cao thân van (H): 841 mm
• Đường kính ngoài mặt bích (D): 565 ~ 620 mm
• Khoảng cách tâm các lỗ bulong (K): 515 ~ 550 mm
• Tổng số lỗ bulong (n): 16 ~ 20 lỗ
• Đường kính lỗ bulong (Ød): Ø26 ~ Ø37 mm
• Kích thước cổ kết nối (C): 30 ~ 33 mm

Kích thước bộ truyền động EMD50:

• Chiều dài tổng thể (A): 810 mm
• Chiều rộng bộ động cơ (B): 414 mm
• Chiều dài cụm điều khiển (M): 400 mm
• Đường kính thân động cơ (ØG): 250 mm
• Chiều cao bộ truyền động (J): 605 mm
• Kích thước tay vận hành khẩn cấp (P): 450 mm
• Kích thước đầu kết nối (E):
• • Type A: 65 mm (sử dụng cho van cổng ty nổi dòng RRHX)
  • Type B: 42 mm (sử dụng cho van cổng ty chìm model RVHX)

Với chiều cao tổng thể lớn, Shinyi EMD-0400 cần được bố trí đủ không gian để thuận tiện cho việc vận hành và bảo trì trong tương lai

3. Tín hiệu điều khiển trên Shinyi EMD-0400

Một trong những ưu điểm nổi bật của van Shinyi EMD DN400 là khả năng tích hợp với hệ thống điều khiển tự động thông qua nhiều dạng tín hiệu khác nhau.

3.1 Tín hiệu điều khiển của van Shinyi EMD DN400

Bộ truyền động EMD50 trên van cổng gang Shinyi EMD-0400 hỗ trợ các dạng tín hiệu phổ biến như:

• 4 ~ 20mA
• 0 ~ 10V
• 1 ~ 5V

Các tín hiệu này cho phép trung tâm điều khiển gửi lệnh đóng hoặc mở van từ xa mà không cần thao tác trực tiếp tại vị trí lắp đặt

3.2 Tín hiệu phản hồi của Shinyi EMD-0400

Ngoài chức năng điều khiển, Shinyi EMD-0400 còn hỗ trợ:

• Báo van mở hoàn toàn
• Báo van đóng hoàn toàn
• Phản hồi trạng thái vận hành
• Giám sát vị trí đóng mở của van

Nhờ đó, van cổng Shinyi có thể dễ dàng kết nối với hệ thống SCADA, PLC hoặc BMS trong các công trình hiện đại.

4. Van Shinyi EMD DN400 sử dụng ở ngoài trời không

Câu trả lời là có. Van Shinyi EMD DN400 được thiết kế để làm việc trong nhiều điều kiện môi trường khác nhau, bao gồm cả các vị trí lắp đặt ngoài trời. Một số yếu tố giúp sản phẩm phù hợp với môi trường này gồm:

• Bộ truyền động đạt tiêu chuẩn bảo vệ IP68
• Khả năng chống bụi hoàn toàn
• Khả năng chống nước và hơi ẩm tốt
• Thân van được sơn epoxy chống ăn mòn
• Các chi tiết quan trọng được bảo vệ khỏi tác động môi trường

Nhờ đó, van cổng mặt bích model Shinyi EMD-0400 thường được sử dụng tại các trạm bơm, công trình cấp nước và hệ thống kỹ thuật đặt ngoài trời mà vẫn duy trì khả năng vận hành ổn định trong thời gian dài

5. Đọc hiểu mã đặt hàng van Shinyi EMD DN400

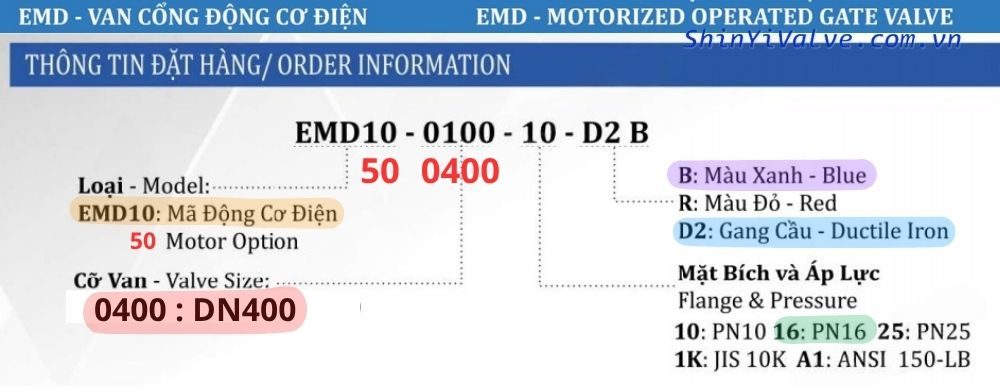

Khi lựa chọn van Shinyi EMD DN400, người mua nên hiểu rõ ý nghĩa của mã đặt hàng để tránh nhầm lẫn về cấu hình kỹ thuật. Ví dụ:

EMD50-0400-16-D2 B

Ý nghĩa từng ký hiệu của Shinyi EMD-0400 là:

• EMD50: Bộ truyền động điện EMD50
• 0400: Kích thước DN400
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra, van Shinyi EMD DN400 còn có thể được sản xuất theo nhiều tiêu chuẩn kết nối khác nhau như:

• Tiêu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• PN10 >> Hiểu thêm PN10 là gì
• PN25 >> Đọc thêm PN25 là gì
• Tiêu chuẩn ANSI 150LB

Khi gửi yêu cầu báo giá cho đại lý van Shinyi, người mua nên cung cấp đầy đủ model Shinyi EMD-0400, điện áp sử dụng, tiêu chuẩn mặt bích và cấp áp lực yêu cầu để được xác nhận chính xác cấu hình sản phẩm trước khi đặt hàng
