EMD DN600

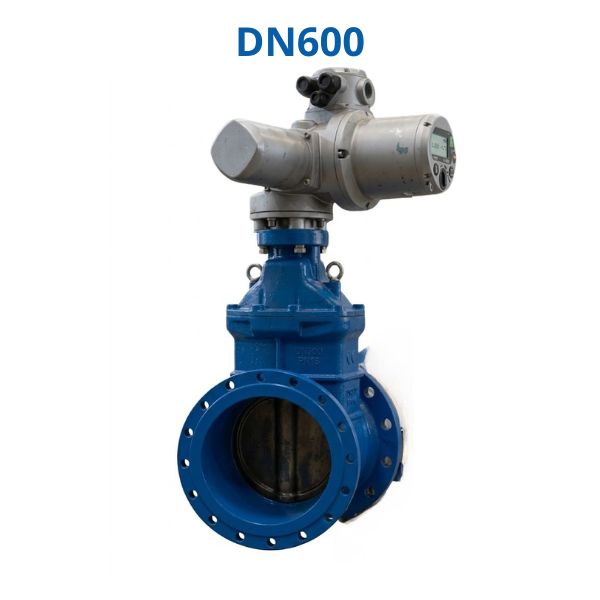

Van Shinyi EMD DN600 nổi bật với vị thế model lớn nhất trong series EMD hiện nay. Van được trang bị bộ truyền động EMD90, hỗ trợ điều khiển từ xa, phản hồi trạng thái vận hành và đáp ứng tốt yêu cầu tự động hóa trên các tuyến ống DN600 lưu lượng lớn

1. Điểm đặc biệt của van Shinyi EMD DN600

Trong series van cổng động cơ điện Shinyi, van Shinyi EMD DN600 là model có kích thước lớn nhất được nhà sản xuất cung cấp hiện nay. Sản phẩm được phát triển cho các tuyến đường ống DN600 có lưu lượng rất lớn, nơi yêu cầu khả năng vận hành tự động và quản lý tập trung

Điểm nổi bật của Shinyi EMD-0600 không chỉ nằm ở kích thước mà còn ở khả năng tương thích với cả hai dòng van cổng Shinyi phổ biến:

• Van cổng ty nổi RRHX (Type A)
• Van cổng ty chìm RVHX (Type B)

Bên cạnh đó, van Shinyi EMD DN600 còn sở hữu:

• Bộ truyền động điện EMD90
• Tiêu chuẩn bảo vệ IP68
• Điều khiển tại chỗ và từ xa
• Hỗ trợ tín hiệu phản hồi trạng thái
• Kết nối mặt bích cho các tuyến ống lớn

Nhờ đó, van Shinyi EMD DN600 thường được lựa chọn cho các công trình cấp nước và hạ tầng kỹ thuật quy mô lớn

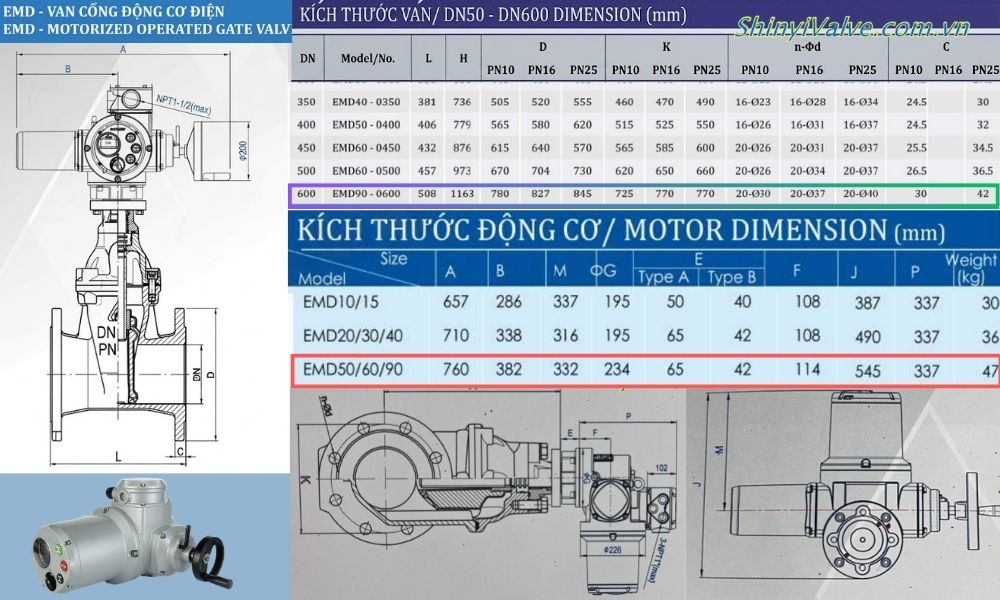

2. Kích thước lắp đặt của van Shinyi EMD DN600

Do thuộc nhóm kích thước lớn nhất trong dải sản phẩm, việc kiểm tra không gian lắp đặt là bước quan trọng trước khi lựa chọn Shinyi EMD-0600. Kích thước trên thân van cổng mặt bích model EMD DN600 là:

• Kích thước danh nghĩa: DN600
• Model: EMD90-0600
• Chiều dài thân van (L): 508 mm
• Chiều cao thân van (H): 1163 mm
• Đường kính ngoài mặt bích (D): 780 ~ 845 mm
• Khoảng cách tâm các lỗ bulong (K): 725 ~ 770 mm
• Tổng số lỗ bulong (n): 20 lỗ
• Đường kính lỗ bulong (Ød): Ø30 ~ Ø37 mm
• Kích thước cổ kết nối (C): 30 ~  42 mm

Kích thước bộ truyền độn EMD90 là:

• Chiều dài tổng thể (A): 760 mm
• Chiều rộng bộ động cơ (B): 382mm
• Chiều dài cụm điều khiển (M): 332 mm
• Đường kính thân động cơ (ØG): 234 mm
• Kích thước đầu kết nối (E):
  • Type A: 65 mm
  • Type B: 42 mm
• Kích thước đế kết nối (F): 114 mm
• Chiều cao bộ truyền động (J): 545 mm
• Kích thước tay vận hành khẩn cấp (P): 337 mm

3. Bộ truyền động EMD90 trên Shinyi EMD-0600

Một trong những điểm khác biệt lớn nhất của Shinyi EMD-0600 là sử dụng bộ truyền động EMD90 dòng động cơ lớn nhất trong series EMD của Shinyi. Bộ truyền động này được phát triển để đáp ứng yêu cầu vận hành của các van cổng kích thước rất lớn với các đặc điểm:

• Khả năng đáp ứng mô-men vận hành cao
• Hỗ trợ điều khiển Local và Remote
• Tích hợp màn hình LCD hiển thị trạng thái
• Hỗ trợ tín hiệu điều khiển 4~20mA, 0~10V và 1~5V
• Hỗ trợ tín hiệu phản hồi vị trí van
• Đạt tiêu chuẩn bảo vệ IP68
• Kết nối theo tiêu chuẩn ISO 5210

4. Đọc hiểu mã đặt hàng Shinyi EMD-0600

Việc hiểu đúng mã van Shinyi EMD DN600 sẽ giúp quá trình lựa chọn và đối chiếu catalogue diễn ra nhanh chóng hơn. Ví dụ:

EMD90-0600-16-D2 B

Ý nghĩa từng ký hiệu:

• EMD90: Bộ truyền động điện EMD90
• 0600: Kích thước DN600
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra, van Shinyi EMD DN600 còn có thể được sản xuất theo nhiều tiêu chuẩn áp lực và mặt bích khác nhau như:

• PN10 >> Hiểu rõ PN10 là gì
• PN25 >> Đọc thêm PN25 là gì
• Tiêu chuẩn mặt bích JIS 16K
• Tiêu chuẩn mặt bích JIS 10K
• ANSI 150LB

5. Ứng dụng của van Shinyi EMD DN600

Do được thiết kế cho các tuyến ống có đường kính lớn, Shinyi EMD-0600 thường được sử dụng tại các công trình trọng điểm có yêu cầu vận hành liên tục và lưu lượng lớn. Một số ứng dụng phổ biến của van cổng gang model Shinyi EMD-0600 gồm:

• Nhà máy cấp nước công suất lớn
• Trạm bơm truyền tải nước sạch
• Hệ thống cấp nước đô thị
• Nhà máy xử lý nước thải
• Khu công nghiệp quy mô lớn
• Công trình hạ tầng kỹ thuật cấp vùng
