EMD DN65

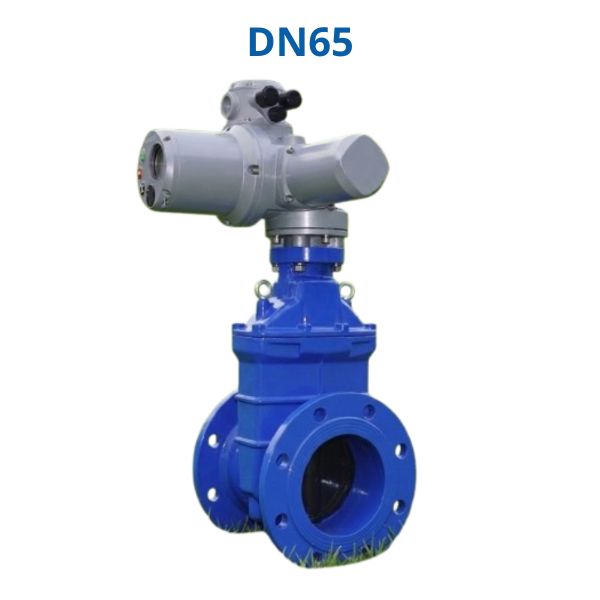

Van Shinyi EMD DN65 là phiên bản van cổng Shinyi sử dụng động cơ điện được trang bị bộ truyền động EMD thông minh với khả năng điều khiển từ xa, bảo vệ IP68 và hỗ trợ nhiều tín hiệu phản hồi

1. Van Shinyi EMD DN65 là dòng van gì

Van Shinyi EMD DN65 là phiên bản điều khiển điện thuộc dòng van cổng động cơ điện Shinyi, được thiết kế để đóng mở tự động trên các hệ thống cấp nước, PCCC, HVAC và đường ống công nghiệp

Khác với dòng van cổng tay quay thông thường, model này sử dụng bộ truyền động điện EMD giúp vận hành từ xa, phù hợp với các vị trí lắp đặt khó tiếp cận. Một số đặc điểm nổi bật của van Shinyi EMD DN65 là:

• Kích thước danh nghĩa DN65
• Tích hợp động cơ điện thông minh EMD-Y
• Điều khiển tại chỗ hoặc từ xa
• Hỗ trợ tín hiệu phản hồi trạng thái van
• Tiêu chuẩn bảo vệ IP68
• Thân van làm từ gang cầu phủ sơn epoxy

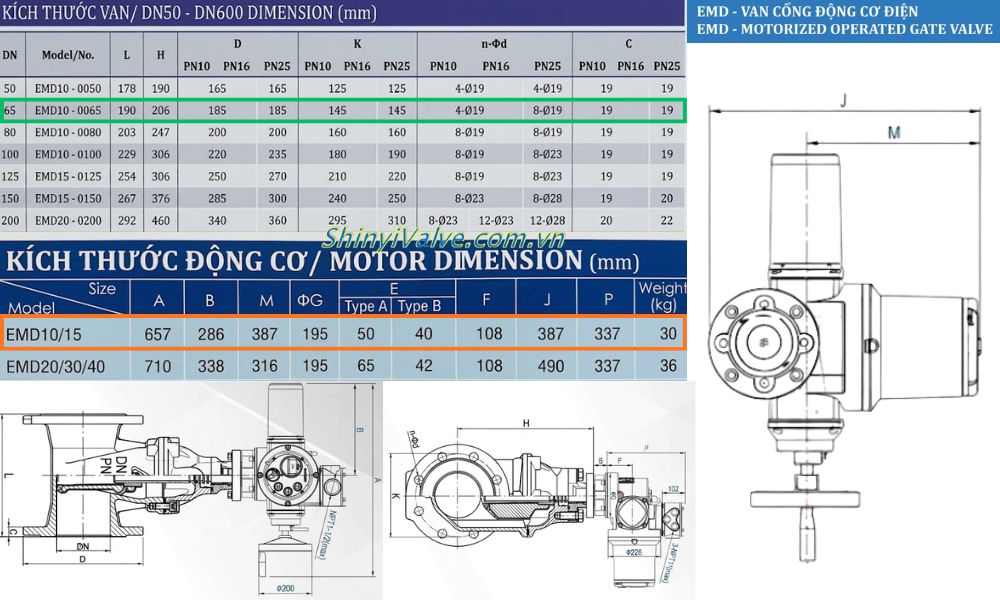

2. Kích thước của van Shinyi EMD-0065

Kích thước luôn là thông tin cần được kiểm tra trước khi đặt hàng nhằm đảm bảo khả năng lắp đặt thực tế tại công trình. Theo catalogue của van cổng gang Shinyi EMD-0065, các thông số cơ bản gồm:

• Kích thước danh nghĩa: DN65 >> Đọc thêm DN65 là phi bao nhiêu
• Chiều dài thân van (L): 190 mm
• Chiều cao thân van (H): 260 mm
• Đường kính ngoài mặt bích (D): 165 ~ 185 mm
• Khoảng cách tâm các lỗ bulong (K): 145 mm
• Tổng số lỗ bulong (n): 4 ~ 8 lỗ
• Đường kính lỗ bulong (Ød): Ø19 mm

Kích thước bộ truyền động điện của van Shinyi EMD DN65 là:

• Chiều dài tổng thể (A): 657 mm
• Chiều rộng bộ truyền động (B): 286 mm
• Chiều dài cụm điều khiển (M): 337 mm
• Chiều cao bộ động cơ (J): 387 mm
• Kích thước đầu kết nối (F): 40 mm
• Kích thước trục truyền động (P): 30 mm

3. Điểm đặc biệt của bộ động cơ điện EMD trên Shinyi EMD-0065

Điểm khác biệt lớn nhất của van Shinyi EMD DN65 nằm ở bộ truyền động điện EMD-Y được phát triển dành cho môi trường vận hành công nghiệp. Một số tính năng nổi bật của van cổng mặt bích dòng EMD là:

• Tiêu chuẩn bảo vệ IP68
• Có thể vận hành trong môi trường ẩm ướt
• Hỗ trợ màn hình LCD hiển thị trạng thái
• Tích hợp bộ điều khiển thông minh
• Hỗ trợ đóng mở bằng tay khi mất điện

Ngoài ra bộ động cơ của van Shinyi EMD DN65 còn có:

• Chức năng chống quá tải
• Cảnh báo quá nhiệt
• Bảo vệ mất pha
• Chống kẹt hành trình
• Hỗ trợ điều khiển từ xa

4. Áp lực làm việc của van Shinyi EMD DN65

Một trong những thông số kỹ thuật được kỹ sư quan tâm nhiều nhất là cấp áp lực làm việc của van. Dòng EMD DN65 hiện được sản xuất với nhiều tiêu chuẩn mặt bích khác nhau như:

• Tiêu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• ANSI 150LB

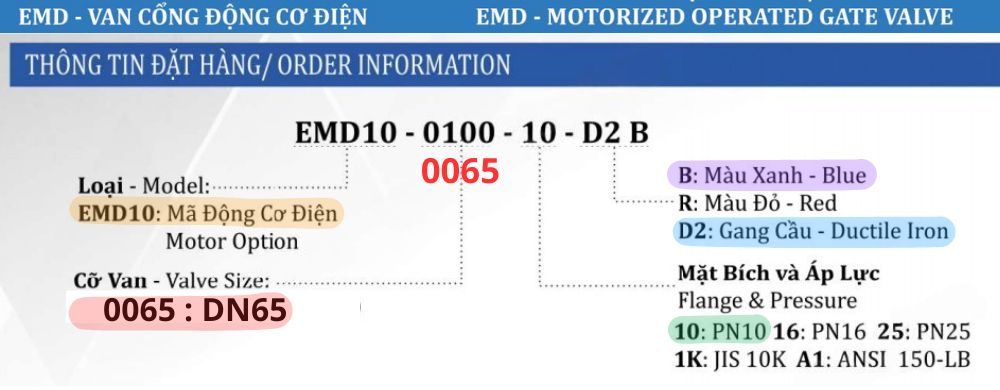

5. Cách đọc mã đặt hàng Shinyi EMD-0065

Catalogue Shinyi quy định mã van cổng DN65 model EMD theo cấu trúc riêng nhằm giúp người mua nhận biết chính xác cấu hình van. Ví dụ:

EMD10-0065-16-D2 B

Ý nghĩa từng phần của Shinyi EMD-0065 là:

• EMD10: Bộ động cơ điện EMD
• 0065: Kích thước DN65
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân gang cầu
• B: Sơn màu xanh

Ngoài màu xanh ký hiệu B, catalogue còn có R chỉ màu đỏ

Khi đặt mua người dung nên gửi cho đại lý van Shinyi đầy đủ các mã đặt hàng như EMD10-0065-16-D2 B
