FHDF-0100

Trụ Shinyi FHDF DN100 là giải pháp cấp nước chữa cháy được thương hiệu van Shinyi nghiên cứu và sản xuất theo định hướng tiêu chuẩn hóa. Dòng trụ cứu hỏa Shinyi này phù hợp lắp đặt cho nhiều công trình dân dụng và công nghiệp

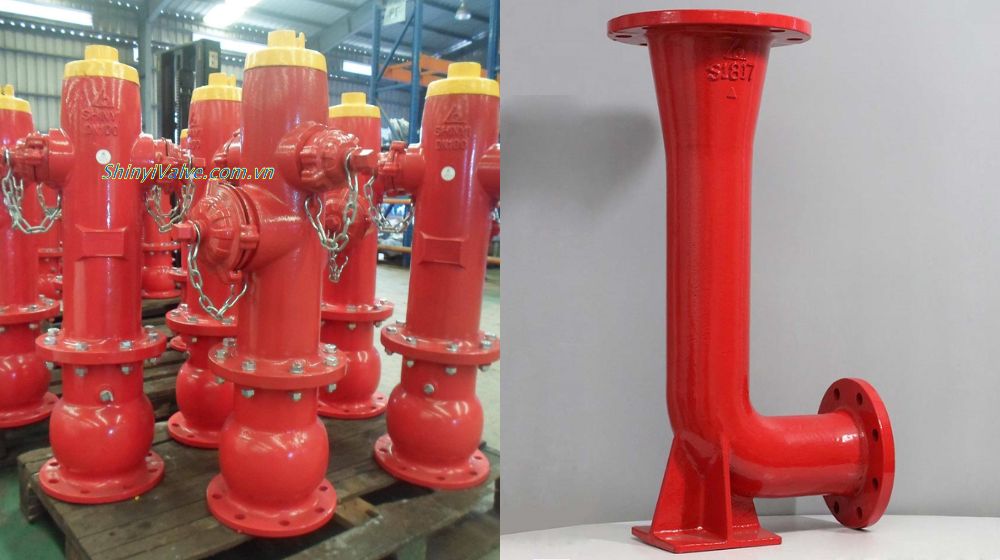

1. Tổng quan về trụ Shinyi FHDF DN100

Trụ Shinyi FHDF DN100 còn được biết đến dưới mã model là FHDF-0100, đây là dòng trụ cứu hỏa có đế Shinyi chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC) ngoài trời, lắp đặt tại khu công nghiệp, nhà máy, khu đô thị và hạ tầng cấp nước.

Bên cạnh đó, FHDF-0100 được thiết kế thân gang cầu chắc chắn với mác vật liệu quốc tế là ASTM A536, sơn phủ epoxy màu đỏ đặc trưng, kết nối mặt bích tiêu chuẩn DN100 đảm bảo độ kín và khả năng vận hành ổn định lâu dài.

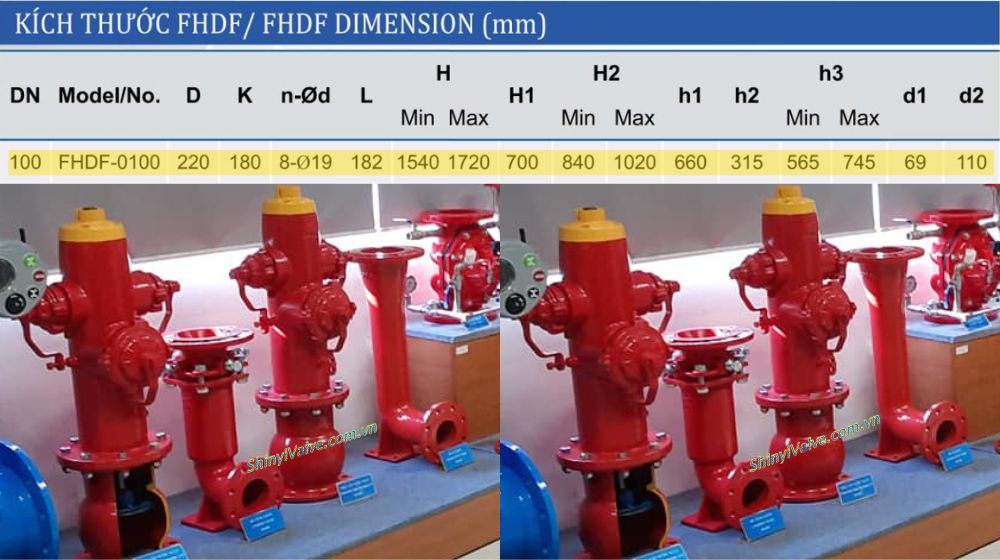

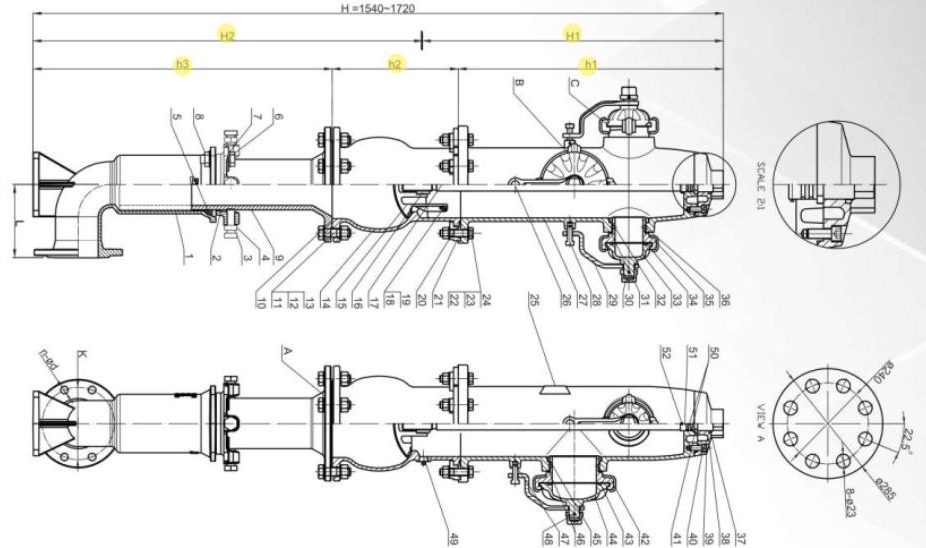

2. Chi tiết kích thước của Shinyi FHDF-0100

Kích thước là yếu tố quan trọng quyết định khả năng lắp đặt và tương thích của trụ Shinyi FHDF DN100 trên hệ thống PCCC. FHDF-0100 được thiết kế theo tiêu chuẩn mặt bích phổ biến, đồng thời tối ưu chiều cao để phù hợp với nhiều cao độ chôn ống thực tế. Dưới đây các các thông số kích thước chi tiết:

• Kích thước danh nghĩa: DN100 (> Hiểu sâu hơn qua bài viết DN100 là phi bao nhiêu)
• Model: FHDF-0100
• Đường kính ngoài mặt bích (D): 220mm
• Đường kính vòng tâm bulong (K): 180mm
• Số lỗ bulong & đường kính lỗ: 8-Ø19
• Chiều dài cổ nối (L): 182mm
• Chiều cao tổng thể (H): 1540 ~ 1720mm

Lưu ý: Các kích thước có khoảng dao động (Min – Max) giúp trụ Shinyi FHDF DN100 linh hoạt điều chỉnh theo điều kiện lắp đặt và cao độ thực tế của hệ thống đường ống ngầm

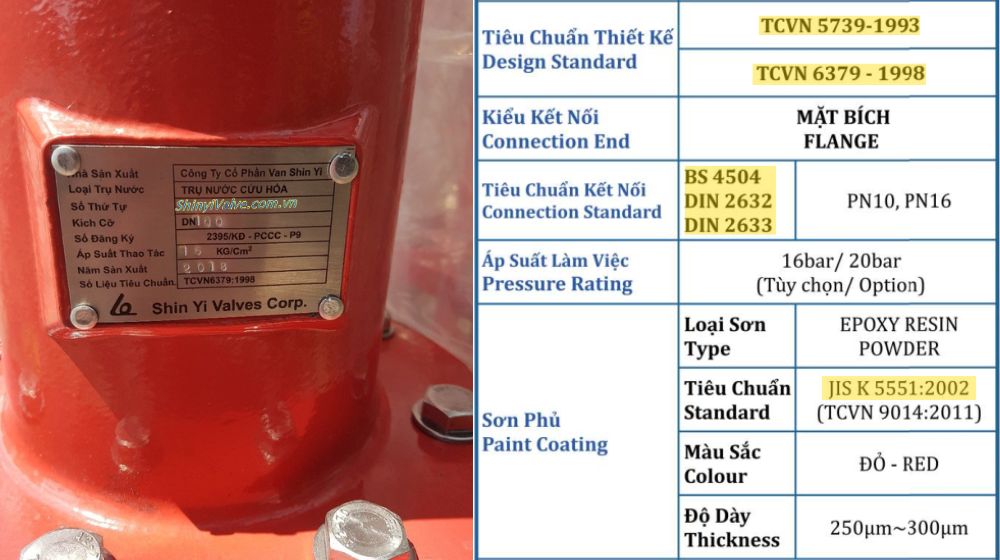

3. Tiêu chuẩn sản xuất trụ Shinyi FHDF DN100

Trụ Shinyi FHDF DN100 được sản xuất theo hệ thống tiêu chuẩn rõ ràng từ thiết kế, kết nối mặt bích đến lớp sơn bảo vệ bề mặt. Dưới đây là tổng hợp các tiêu chuẩn có trên model FHDF-0100:

• Tiêu chuẩn thiết kế: TCVN 5739 – 1993 / TCVN 6379 – 1998
• Tiêu chuẩn kết nối: BS 4504 / DIN 2632 & 2633 cho các cấp áp PN10 / PN16
• Tiêu chuẩn lớp sơn: JIS K 5551:2002 (TCVN 9014:2011)

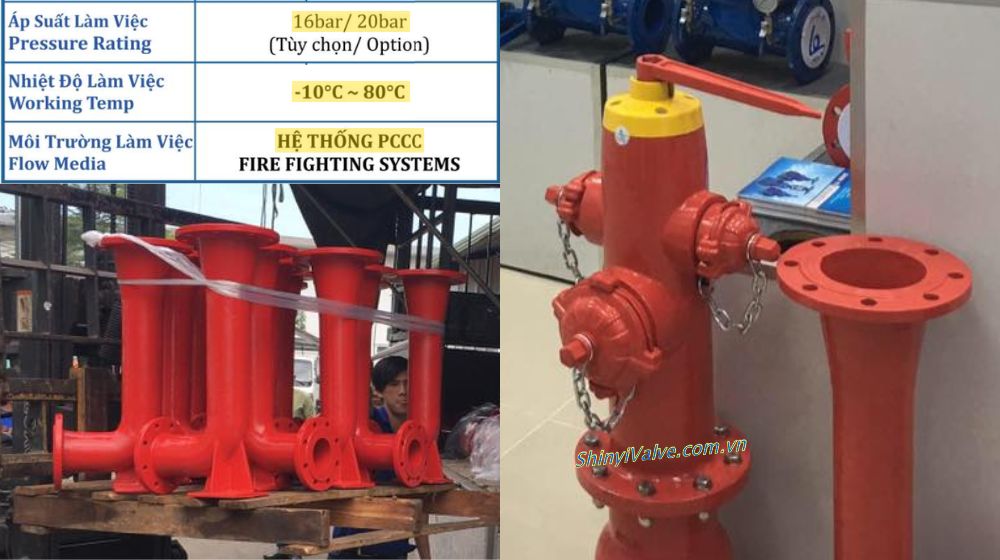

4. Môi trường làm việc của Shinyi FHDF-0100

Trụ Shinyi FHDF DN100 được thiết kế chuyên biệt cho hệ thống phòng cháy chữa cháy ngoài trời, nơi yêu cầu độ bền cơ học cao, khả năng chịu áp lực lớn và chống ăn mòn tốt trong điều kiện môi trường khắc nghiệt. Thông số làm việc của trụ như sau:

• Áp suất làm việc: 16 bar / 20 bar (tùy chọn)
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường sử dụng: Hệ thống PCCC (Fire Fighting Systems), hệ thống van nước,…

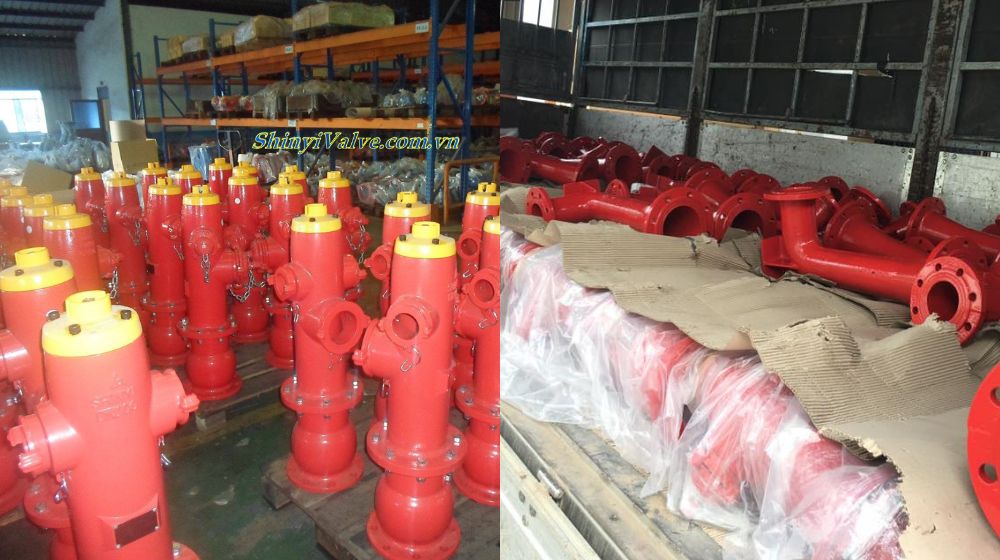

5. Địa chỉ mua trụ Shinyi FHDF DN100

Là đại lý van Shinyi tại Việt Nam, chúng tôi hiện có sẵn kho trụ Shinyi FHDF DN100 hàng tại miền Bắc (Hà Nội) và miền Nam (TP. Hồ Chí Minh), thuận tiện cung ứng nhanh cho các dự án PCCC, cấp nước và hạ tầng kỹ thuật trên toàn quốc.

Model Shinyi FHDF-0100 luôn được dự trữ số lượng lớn, đầy đủ chứng từ và catalogue kỹ thuật đi kèm. Ngoài trụ cứu hoả, chúng tôi còn cung cấp:
