FNCX-0065-10-16

Shinyi FNCX-0065-10(16) là một trong những loại UL FM Valve thuộc series FNCX của thương hiệu van Shinyi, được sử dụng phổ biến trong các hệ thống đường ống yêu cầu độ ổn định và độ bền cao. Với thiết kế tối ưu cho môi trường làm việc khắt khe, van được nhiều dự án lựa chọn trong hệ thống cấp nước và PCCC

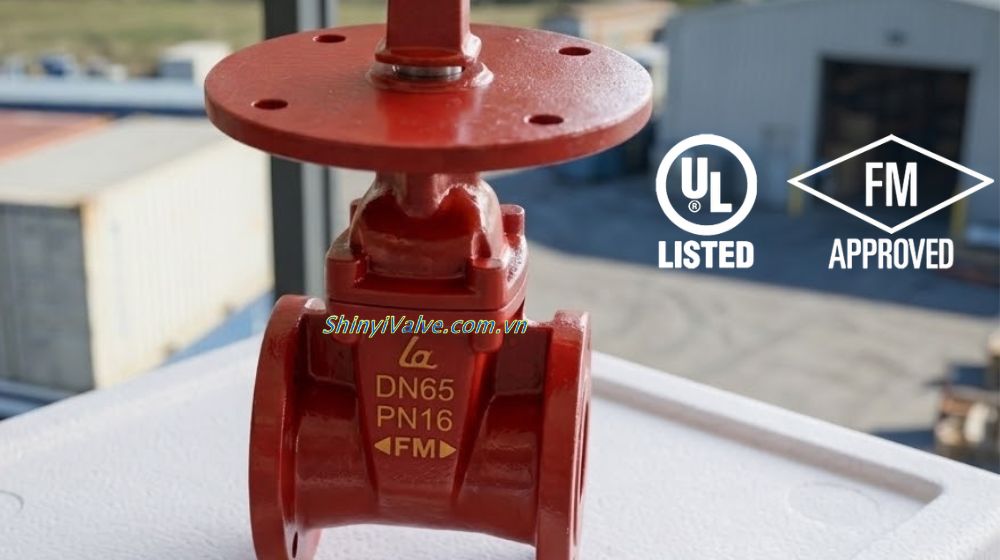

1. Shinyi FNCX-0065-10(16) là gì

Shinyi FNCX-0065-10(16) là một trong những model van cổng ty chìm UL FM Shinyi đạt chứng nhận UL Listed và FM Approved, được thiết kế đáp ứng các tiêu chuẩn khắt khe trong hệ thống cấp nước và phòng cháy chữa cháy. Điểm đặc trưng của model này nằm ở ký hiệu 10(16), thể hiện hai cấp áp lực làm việc phổ biến PN10 và PN16, bởi vậy van còn được biết đến với model khác là FNCX-0065 PN10 16

Bên cạnh đó, mã 0065 trong model tương ứng với kích thước van cổng DN65, cho phép lắp đặt trực tiếp trên các đường ống DN65 trong hệ thống. Với kích cỡ này, van thường được sử dụng tại các tuyến ống phân phối nước hoặc các nhánh quan trọng trong hệ thống PCCC, nơi yêu cầu thiết bị vừa đảm bảo lưu lượng ổn định vừa đáp ứng tiêu chuẩn an toàn cao.

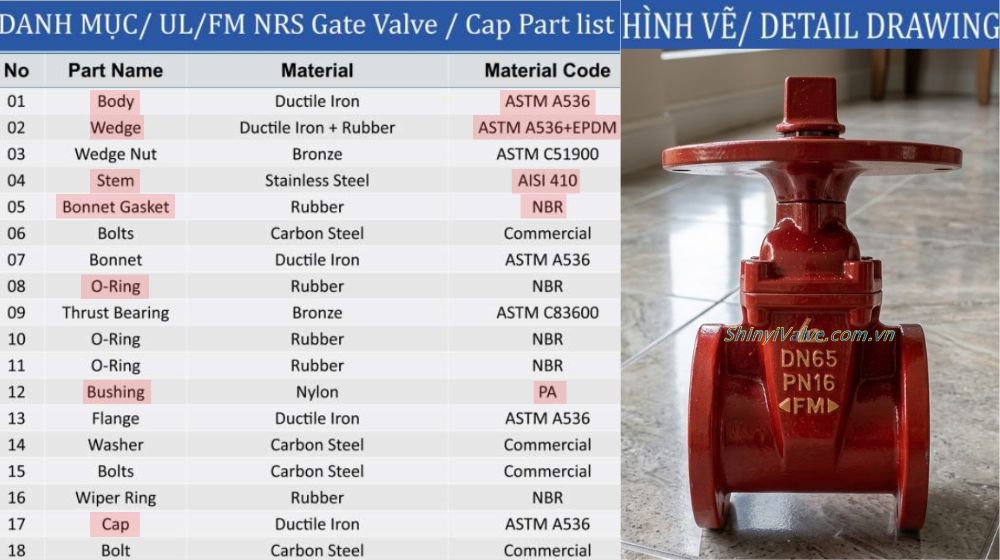

2. Cấu tạo của FNCX-0065 PN10 16

Shinyi FNCX-0065-10(16) được thiết kế với kết cấu chắc chắn và đồng bộ, gồm nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo khả năng đóng mở ổn định, độ kín cao và tuổi thọ lâu dài. Các bộ phận chính trong cấu tạo của FNCX-0065 PN10 16 bao gồm:

• Thân van và mặt bích: Gang cầu theo tiêu chuẩn ASTM A536
• Đĩa van: Gang cầu (>Xem thêm gang cầu là gì) bọc sao su EPDM
• Trục van: Thép không gỉ AISI 410
• Gioăng kín: Cao su NBR
• Bọc lót: Nhựa PA
• Vòng đệm: Thép carbon Commercial

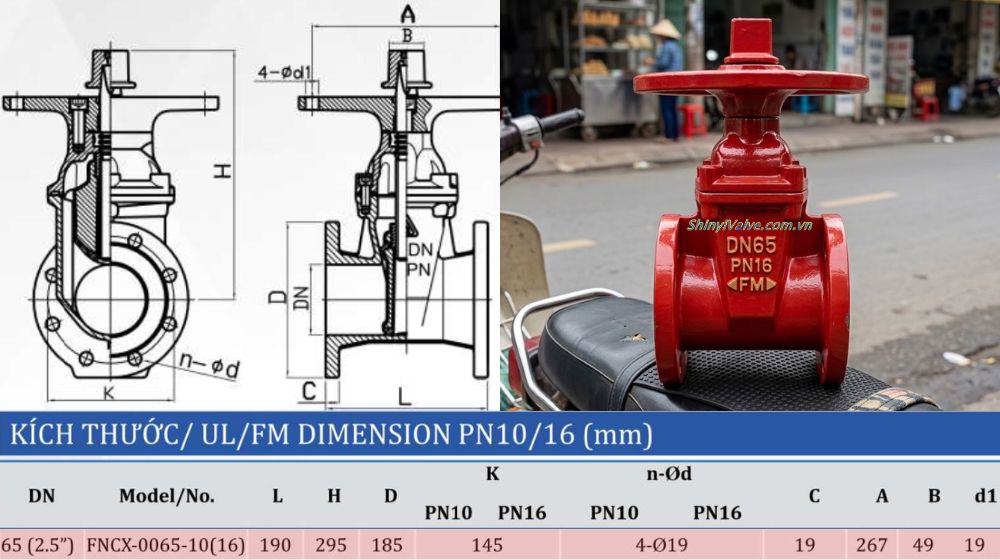

3. Kích thước của Shinyi FNCX-0065-10(16)

FNCX-0065 PN10 16 được sản xuất theo các tiêu chuẩn quốc tế tương đồng và nâng cấp hơn hơn với các dòng van cổng Shinyi, phù hợp lắp đặt cho các hệ thống đường ống DN65 trong hệ thống cấp nước và phòng cháy chữa cháy. Các thông số kích thước được nhà sản xuất chi tiết trong catalogue của Shinyi FNCX-0065-10(16) như sau:

• Kích thước danh nghĩa: DN65 (>Tham khảo thêm bài viết DN65 là phi bao nhiêu)
• Model: FNCX-0065-10(16)
• Chiều dài van (L): 190 mm
• Chiều cao van (H): 295 mm
• Đường kính mặt bích (D): 185mm
• Khoảng cách tâm lỗ bích (K): 145 mm
• Số lỗ & Đường kính lỗ bulong (n-Ød): 4-Ø19mm
• Độ dày bích (C): 19 mm

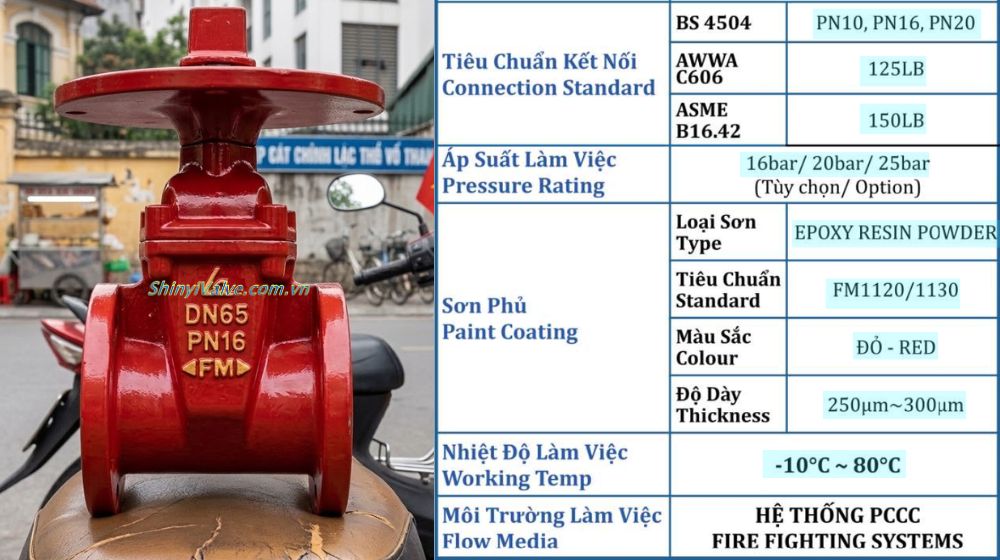

4. Đặc điểm kỹ thuật của FNCX-0065 PN10 16

Shinyi FNCX-0065-10(16) được thiết kế để đáp ứng các tiêu chuẩn kỹ thuật khắt khe dành cho hệ thống lắp đặt các loại van nước trong PCCC. Các đặc điểm kỹ thuật chính của FNCX-0065 PN10 16 bao gồm:

• Tiêu chuẩn kết nối mặt bích: BS 4504, AWWA C606, ASME B16.42
• Cấp áp lực: PN10 (PN10 là gì) / PN16 (PN16 là gì) / PN20
• Chuẩn kết nối tương đương: 125LB / 150LB (150LB là gì)
• Áp suất làm việc: 16 bar / 20 bar / 25 bar (tùy chọn)
• Lớp sơn phủ: Epoxy Resin Powder
• Tiêu chuẩn lớp sơn: FM 1120 / FM 1130
• Màu sắc: Đỏ (Red)
• Độ dày lớp sơn: 250 ~ 300 µm
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống cấp nước

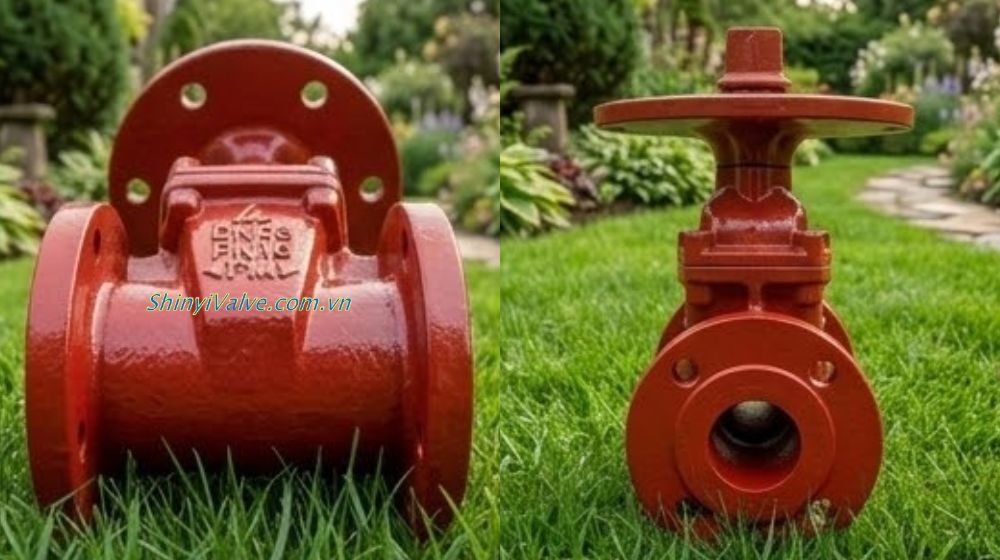

5. Mua Shinyi FNCX-0065-10(16) ở đâu

Hiện nay, đại lý van Shinyi chúng tôi chuyên cung cấp các dòng van cổng ty chìm chính hãng, trong đó có model Shinyi FNCX-0065-10(16) với số lượng sẵn kho lớn. Chúng tôi hỗ trợ tư vấn kỹ thuật, báo giá nhanh, cung cấp đầy đủ chứng từ và giao hàng toàn quốc đối với dòng van FNCX-0065 PN10 16, đáp ứng nhu cầu của các công trình hệ thống cấp nước và PCCC.
