FNCX-0125-A1

Van Shinyi FNCX-01250-A1 là van cổng của nhà sản xuất Shinyi, được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy. Bài viết dưới đây sẽ giúp người dùng tra cứu nhanh các thông số kỹ thuật quan trọng của model trước khi lựa chọn và lắp đặt

1. Van Shinyi FNCX-0125-A1 là dòng van gì

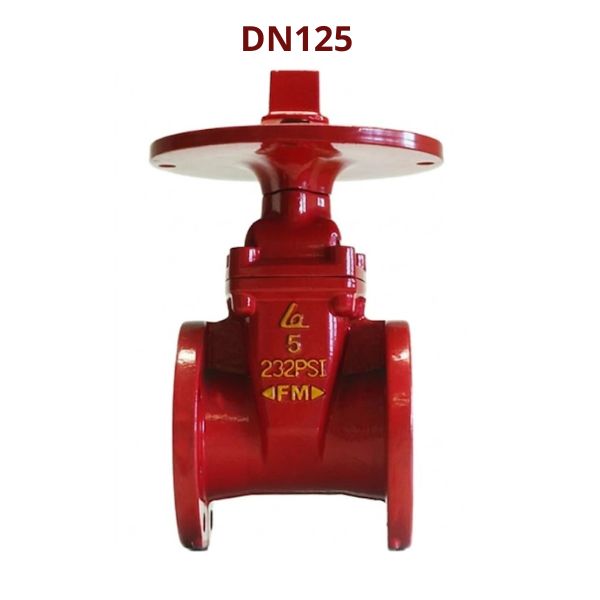

Van Shinyi FNCX-0125-A1 là model thuộc dòng van cổng ty chìm UL FM Shinyi được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy. Đặc điểm chính của van Shinyi FNCX-0125-A1 là:

• Thuộc dòng van cổng ty chìm (non-rising gate valve)
• Lá van bọc cao su EPDM
• Đạt chứng nhận UL/FM
• Phù hợp lắp đặt trên các tuyến ống cấp nước chữa cháy trong nhà và ngoài nhà
• Thuộc nhóm van cổng mặt bích tiêu chuẩn ANSI 150LB

2. Mức áp lực làm việc của van Shinyi FNCX-0125-A1

Áp lực làm việc là một trong những thông số quan trọng cần kiểm tra khi lựa chọn van cho hệ thống PCCC. Theo catalogue của UL FM Valve nhãn hiệu Shinyi, model van Shinyi FNCX-0125-A1 được cung cấp với các mức áp suất làm việc khác nhau để phù hợp với từng yêu cầu thiết kế.

Trong thực tế, nhiều người dùng thường gọi sản phẩm theo áp suất làm việc thay vì mã model đầy đủ. Vì vậy, van Shinyi FNCX-0125-A1 còn được biết đến với tên gọi:

• FNCX-0125 150PSI
• Van Shinyi FNCX-0125 232PSI

Cách gọi này giúp kỹ sư và đơn vị thi công dễ dàng tra cứu catalogue, lựa chọn đúng phiên bản van phù hợp với áp suất thiết kế của hệ thống chữa cháy

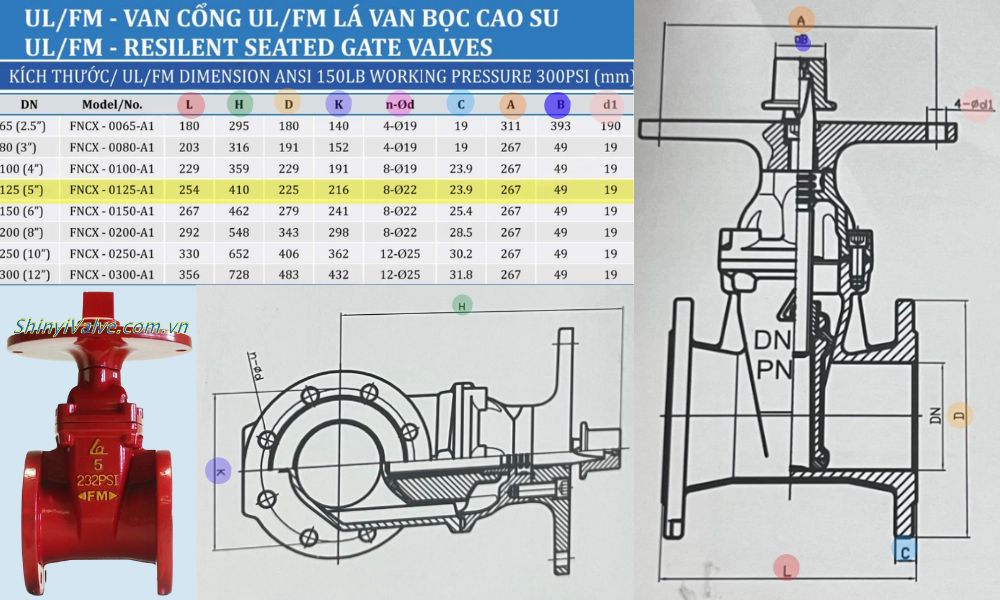

3. Kích thước của van Shinyi FNCX-0125-A1

Theo bảng kích thước ANSI 150LB của FNCX-0125 150PSI có các thông số như sau:

• Kích thước danh nghĩa: DN125 (5″) >> Hiểu thêm DN125 là phi bao nhiêu
• Chiều dài van (L): 254 mm
• Chiều cao tổng thể (H): 410 mm
• Đường kính mặt bích (D): 225 mm
• Đường kính vòng tâm bulong (K): 216 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 8-Ø22 mm
• Độ dày mặt bích (C): 23.9 mm
• Kích thước tay vận hành (A): 267 mm
• Bề rộng cổ vận hành (B): 49 mm
• Đường kính lỗ tay vận hành (d1): 19 mm

4. Vật liệu sản xuất của FNCX-0125 150PSI

Để đáp ứng yêu cầu làm việc trong hệ thống chữa cháy, FNCX-0125 150PSI được sản xuất từ các vật liệu có độ bền cao và khả năng chống ăn mòn tốt. Các vật liệu chính của van Shinyi FNCX-0125-A1 gồm:

• Thân van (Body): Gang cầu ASTM A536
• Nắp van (Bonnet): Gang cầu ASTM A536
• Đĩa van (Disc): Gang cầu bọc cao su EPDM
• Trục van (Stem): Inox AISI 410
• Gioăng làm kín (Bonnet Gasket): Cao su NBR
• O-ring: Cao su NBR
• Bạc lót (Bushing): Nylon PA
• Nắp chụp (Cap): Gang cầu ASTM A536

5. Thông tin đặt hàng van Shinyi FNCX-0125-A1

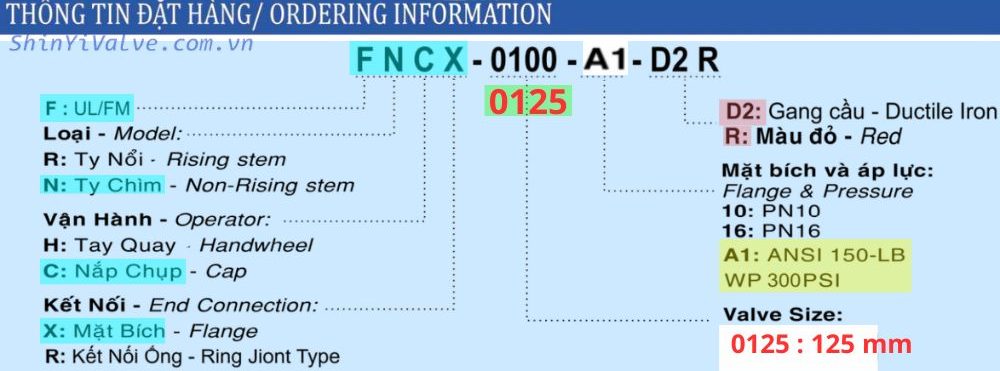

Để tránh nhầm lẫn giữa các phiên bản khác nhau của dòng van UL/FM, người mua nên cung cấp đầy đủ mã sản phẩm khi gửi yêu cầu báo giá. Theo quy ước đặt hàng của Shinyi, mã FNCX-0125-A1-D2R được hiểu như sau:

• F: Sản phẩm đạt chứng nhận UL/FM
• N: Van cổng ty chìm (Non-Rising Stem)
• C: Kiểu vận hành nắp chụp (Cap)
• X: Kiểu kết nối mặt bích (Flange)
• 0125: Kích thước DN125
• A1: ANSI 150LB
• D2: Thân van gang cầu (Ductile Iron)
• R: Sơn Epoxy màu đỏ (Red)

Khi liên hệ đại lý van Shinyi, người mua nên cung cấp đầy đủ mã đặt hàng như FNCX-0125-A1-D2R để được xác nhận chính xác cấu hình kỹ thuật, tiêu chuẩn kết nối và phiên bản sản phẩm trước khi đặt hàng
