FNCX-0200-A1

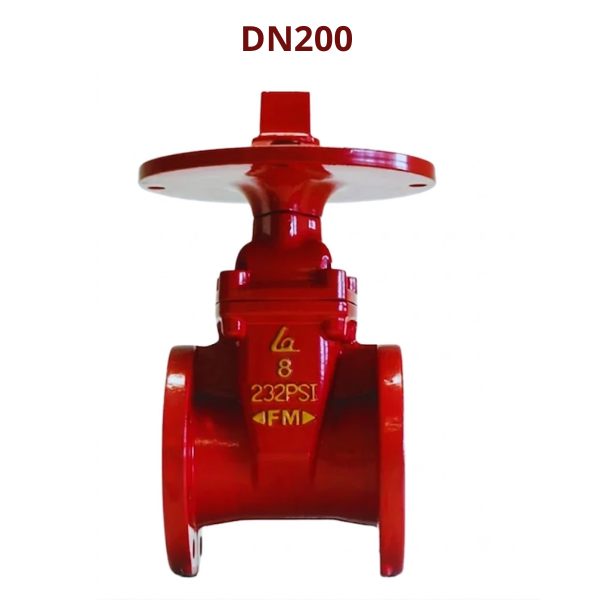

Van Shinyi FNCX-0200-A1 là dòng van cổng sử dụng kết nối mặt bích ANSI 150LB và lá van bọc cao su EPDM, được thiết kế cho các hệ thống phòng cháy chữa cháy yêu cầu độ kín cao, độ bền ổn định

1. Van Shinyi FNCX-0200-A1 thuộc nhóm van nào

Van Shinyi FNCX-0200-A1 là model thuộc dòng van cổng ty chìm UL FM Shinyi được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy. Đặc điểm nổi bật của van Shinyi FNCX-0200-A1 gồm:

• Thuộc dòng van cổng ty chìm đạt chứng nhận UL/FM
• Kết nối mặt bích ANSI 150LB
• Lá van bọc cao su EPDM
• Vận hành bằng nắp chụp (Cap)
• Chuyên dùng cho các hệ thống PCCC yêu cầu tiêu chuẩn quốc tế

2. Mức áp làm việc của van Shinyi FNCX-0200-A1

Áp lực làm việc là thông số quan trọng cần được kiểm tra trước khi lựa chọn van cho hệ thống chữa cháy. Trong thực tế, ngoài tên gọi van Shinyi FNCX-0200-A1, sản phẩm còn được nhiều kỹ sư và đơn vị thi công biết đến với tên gọi:

• FNCX-0200 150PSI (tương đương PN10)
• FNCX-0200 232PSI (tương đương PN16)

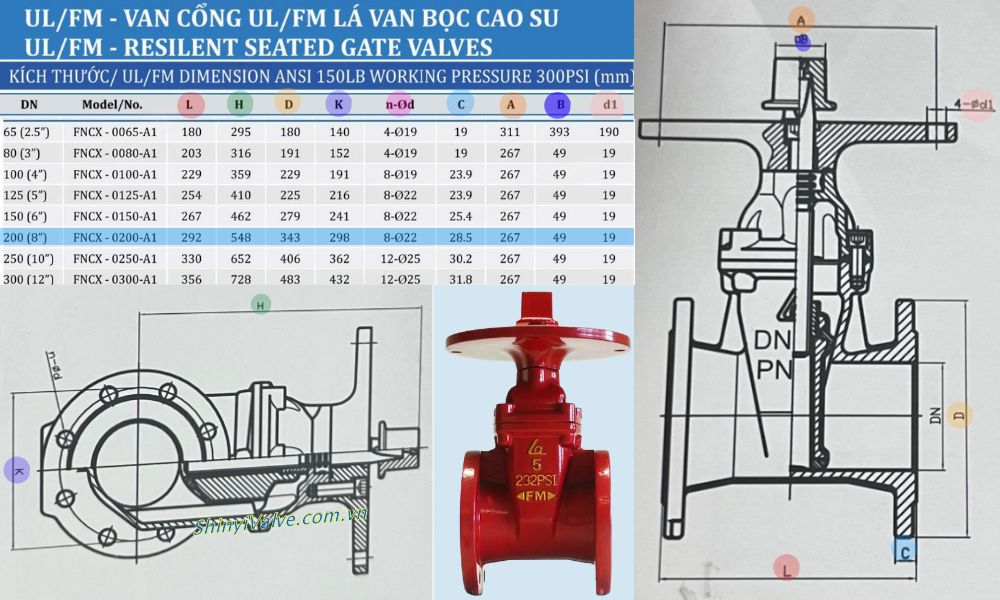

3. Kích thước của van Shinyi FNCX-0200-A1

Theo bảng kích thước ANSI 150LB của model FNCX-0200 150PSI và FNCX-0200 232PSI có các thông số như sau:

• Kích thước danh nghĩa: DN200 (8″)
• Chiều dài van (L): 292 mm
• Chiều cao tổng thể (H): 548 mm
• Đường kính mặt bích (D): 343 mm
• Đường kính vòng tâm bulong (K): 298 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 8-Ø22 mm
• Độ dày mặt bích (C): 28.5 mm
• Kích thước tay vận hành (A): 267 mm
• Bề rộng cổ vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

Với các thông số trên, DN200 thuộc nhóm kích thước lớn trong dải sản phẩm van cổng gang model FNCX

4. Van Shinyi FNCX-0200-A1 thường được lắp ở đâu

Với kích thước DN200, model FNCX-0200 150PSI này thường được lựa chọn cho các tuyến ống có lưu lượng nước lớn trong hệ thống chữa cháy. So với các kích thước nhỏ hơn, DN200 phù hợp với những công trình có quy mô trung bình đến lớn

Một số vị trí lắp đặt phổ biến của van Shinyi FNCX-0200-A1 gồm:

• Đường ống cấp nước chính của hệ thống PCCC
• Trạm bơm chữa cháy
• Hệ thống sprinkler nhà xưởng
• Trung tâm thương mại và kho logistics
• Hệ thống cấp nước chữa cháy ngoài nhà

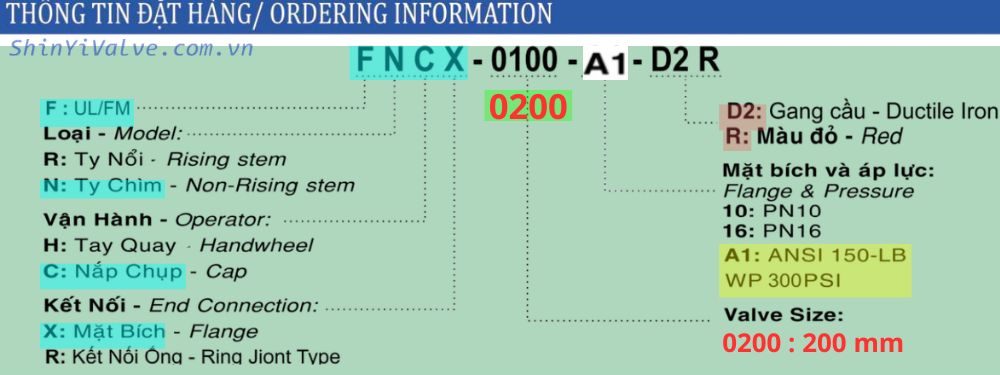

5. Cách đọc mã đặt hàng van Shinyi FNCX-0200-A1

Để tránh nhầm lẫn giữa các phiên bản khác nhau của dòng UL/FM valve, người mua nên cung cấp đầy đủ mã sản phẩm khi đặt hàng. Theo quy ước của Shinyi, mã FNCX-0200-A1-D2R được hiểu như sau:

• F: Chứng nhận UL/FM
• N: Van cổng ty chìm (non-rising gate valve)
• C: Kiểu vận hành nắp chụp (Cap)
• X: Kết nối mặt bích (Flange)
• 0200: Kích thước DN200
• A1: ANSI 150LB
• D2: Thân van bằng gang cầu
• R: Sơn Epoxy màu đỏ

Khi liên hệ đại lý van Shinyi, người mua nên cung cấp đầy đủ mã FNCX-0200-A1-D2R để được xác nhận chính xác cấu hình áp suất, tiêu chuẩn kết nối và phiên bản sản phẩm trước khi đặt hàng
