FNCX-0250-A1

Van Shinyi FNCX-0250-A1 thuộc nhóm van cổng mặt bích chuyên dùng cho hệ PCCC, nổi bật với thiết kế ty chìm, chứng nhận UL/FM và kết nối ANSI 150LB

1. Van Shinyi FNCX-0250-A1 phù hợp hệ thống nào

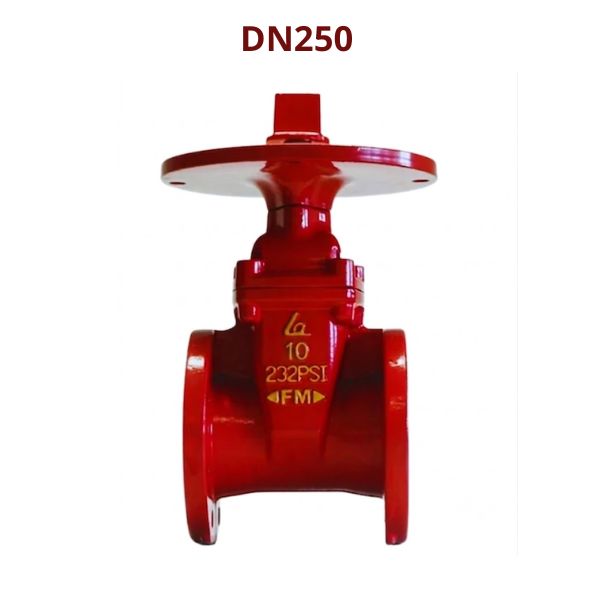

Van Shinyi FNCX-0250-A1 là dòng van cổng ty chìm UL FM Shinyi kích thước DN250, được thiết kế cho các hệ thống phòng cháy chữa cháy có lưu lượng nước lớn. Một số vị trí lắp đặt phổ biến của van Shinyi FNCX-0250-A1 là:

• Tuyến ống cấp nước chính của hệ thống PCCC
• Trạm bơm chữa cháy
• Hệ thống sprinkler nhà xưởng
• Kho logistics và nhà kho công nghiệp
• Trung tâm thương mại, nhà máy và khu công nghiệp

Nhờ đạt tiêu chuẩn UL FM Valve, model này thường được lựa chọn cho các dự án có yêu cầu nghiệm thu PCCC nghiêm ngặt

2. Vì sao nhiều kỹ sư tìm kiếm FNCX-0250 150PSI

Khi tra cứu catalogue hoặc lập hồ sơ kỹ thuật, nhiều kỹ sư thường tìm van theo áp suất làm việc thay vì mã sản phẩm đầy đủ. Đây là lý do từ khóa FNCX-0250 150PSI xuất hiện khá phổ biến trên các tài liệu kỹ thuật và bảng báo giá

Trong thực tế, ngoài tên gọi van Shinyi FNCX-0250-A1, sản phẩm còn được biết đến với các cách gọi như:

• FNCX-0250 150PSI (tương đương mức áp PN10)
• FNCX-0250 232PSI (tương đương mức áp PN16)

Việc gọi tên theo PSI giúp người dùng dễ dàng phân biệt các phiên bản áp suất của cùng một dòng van, từ đó lựa chọn cấu hình phù hợp với yêu cầu thiết kế của hệ thống chữa cháy

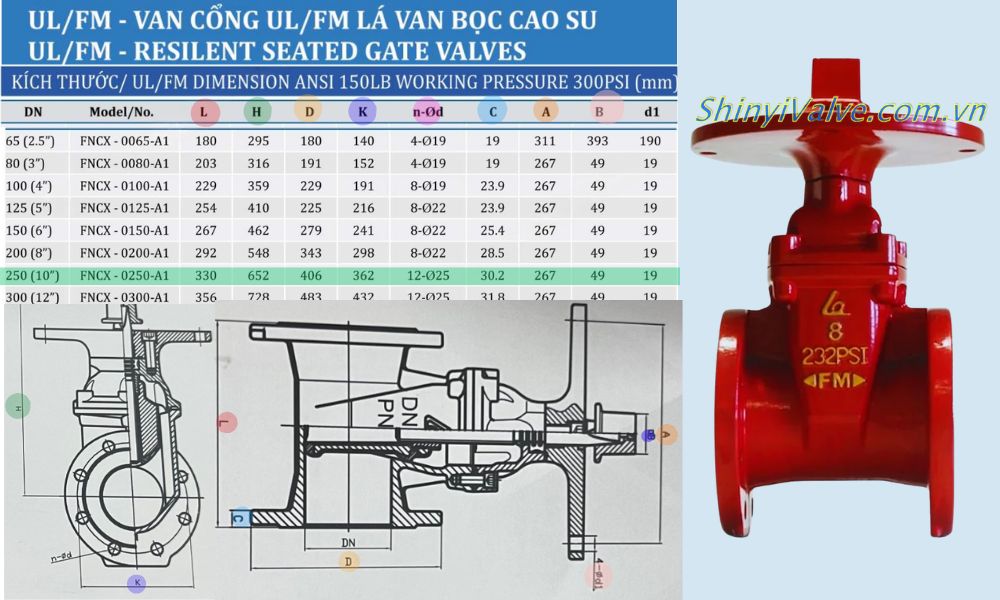

3. Kích thước của van Shinyi FNCX-0250-A1

Shinyi công bố đầy đủ thông số kích thước của model DN250 trong catalogue UL/FM nhằm hỗ trợ quá trình thiết kế và lắp đặt. Các thông số cần kiểm tra của van Shinyi FNCX-0250-A1 gồm:

• Kích thước danh nghĩa: DN250 (10″)
• Chiều dài van (L): 330 mm
• Chiều cao tổng thể (H): 652 mm
• Đường kính mặt bích (D): 406 mm
• Đường kính vòng tâm bulong (K): 362 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 12-Ø25 mm
• Độ dày mặt bích (C): 30.2 mm
• Kích thước đầu vận hành (A): 267 mm
• Bề rộng cổ vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

4. Điểm khác biệt của van Shinyi FNCX-0250-A1 so với van ty nổi

Mặc dù đều thuộc nhóm van cổng nhưng dòng FNCX ty chìm và dòng van cổng ty nổi model FRHX có sự khác biệt khá rõ trong cấu tạo và cách vận hành. Đối với van Shinyi FNCX-0250-A1, phần trục van không nâng lên khi đóng mở nên mang lại nhiều lợi ích như:

• Tiết kiệm không gian lắp đặt
• Phù hợp với hố van ngầm hoặc buồng kỹ thuật thấp
• Hạn chế tác động của môi trường lên phần trục van
• Dễ kết hợp với trụ điều khiển PCCC
• Thuận tiện cho các tuyến ống ngầm ngoài nhà

Đây cũng là lý do dòng van cổng ty chìm thường được ưu tiên sử dụng trên các tuyến ống chữa cháy có kích thước lớn như DN250

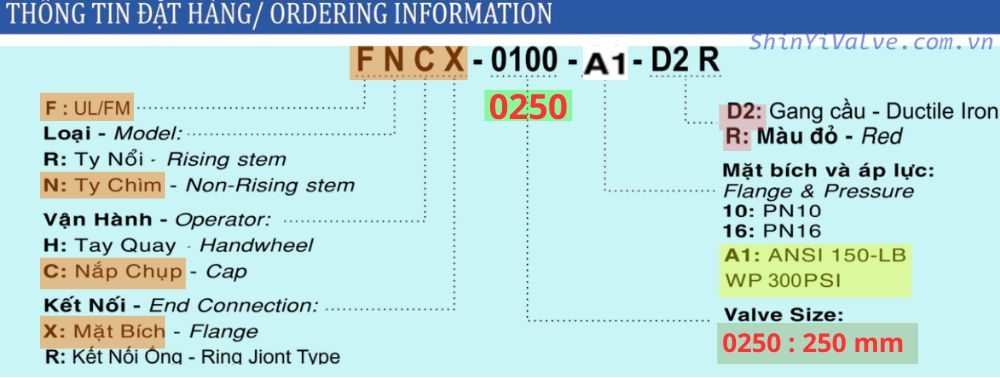

5. Cách đọc mã đặt hàng van Shinyi FNCX-0250-A1

Để tránh nhầm lẫn giữa các phiên bản khác nhau của van cổng gang dòng UL/FM, người mua nên cung cấp đầy đủ mã sản phẩm khi gửi yêu cầu báo giá. Theo quy ước của Shinyi, mã FNCX-0250-A1-D2R được hiểu như sau:

• F: Sản phẩm đạt chứng nhận UL/FM
• N: Van cổng ty chìm (non-rising gate valve)
• C: Kiểu vận hành nắp chụp
• X: Kết nối mặt bích
• 0250: Kích thước DN250
• A1: Tiêu chuẩn ANSI 150LB >> Đọc thêm 150LB là gì
• D2: Thân van bằng gang cầu
• R: Sơn Epoxy màu đỏ

Khi làm việc với đại lý van Shinyi, người mua nên cung cấp chính xác mã đặt hàng để được xác nhận đúng mã sản phẩm khi mua
