GRHX DN125

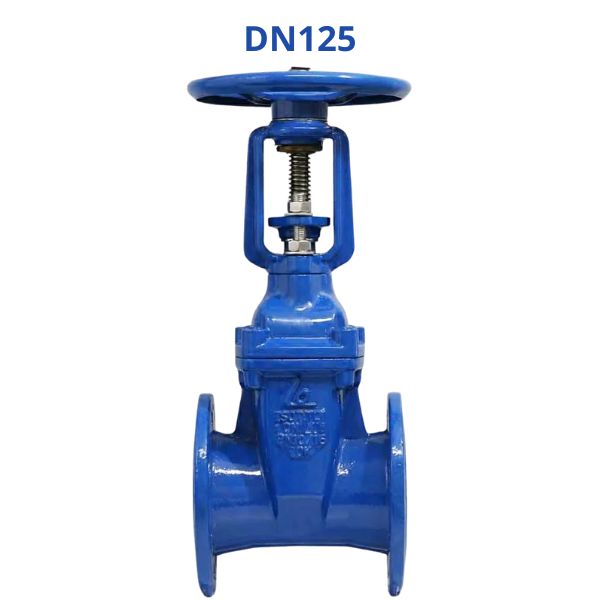

Van Shinyi GRHX DN125 – model GRHX-0125 là van cổng ty nổi lá van bọc cao su thân gang cầu, đạt 3 nhóm tiêu chuẩn quốc tế, phù hợp cho các dự án cấp nước đô thị và PCCC tại Việt Nam

1. Van Shinyi GRHX DN125 là loại van gì

Nếu người dùng lần đầu tiếp xúc với dòng van này, hãy đọc phần giải thích ngắn dưới đây trước để hiểu đúng tên gọi và cấu tạo sẽ giúp bạn tránh nhầm lẫn khi trao đổi với kỹ sư thiết kế. Thông tin chính của van Shinyi GRHX DN125 là:

• Là dòng van cổng có đĩa bọc cao su (resilient seated gate valve): Được thiết kế chuyên dụng để đóng hoặc mở hoàn toàn dòng lưu chất, không dùng cho mục đích điều tiết lưu lượng
• Thiết kế lá van bọc cao su: Khác với các dòng van cổng cánh kim loại truyền thống, lá van của Shinyi GRHX được bọc một lớp cao su EPDM cao cấp. Cải tiến này giúp van đóng kín giảm thiểu ma sát và hạn chế tối đa tình trạng mài mòn đế van
• Kết cấu ty nổi trực quan (rising gate valve): Khi van mở, trục van sẽ dịch chuyển hướng lên trên. Nhờ đó, người vận hành có thể dễ dàng nhận biết trạng thái đóng/mở của thiết bị bằng mắt thường mà không cần bất kỳ công cụ kiểm tra nào
• Ứng dụng tối ưu: Thiết bị vận hành tốt trong môi trường nước có nhiệt độ từ -10°C đến 80°C; đặc biệt phù hợp cho các hệ thống cấp nước sạch đô thị, xử lý nước thải và hệ thống phòng cháy chữa cháy (PCCC)

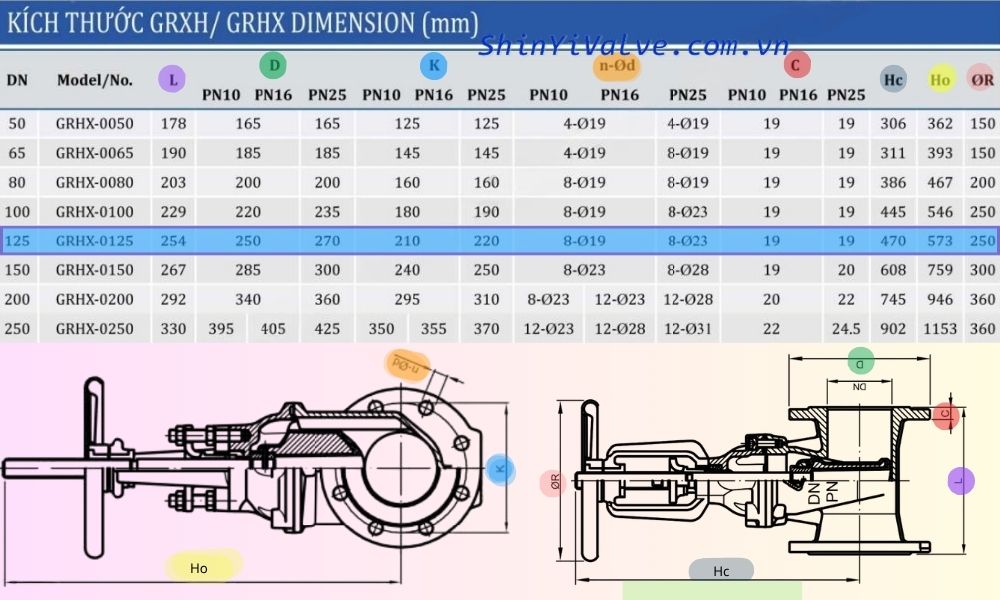

2. Kích thước của van Shinyi GRHX DN125

Theo catalogue Shinyi, kích thước đầy đủ của van cổng gang dòng GRHX-0125 như sau:

• Đường kính danh nghĩa: DN125 >> Đọc thêm DN125 là phi bao nhiêu
• Chiều dài thân van (L): 254 mm
• Đường kính mặt bích (D): 250 ~ 270 mm
• Đường kính vòng tròn bulong (K): 210 ~ 220 mm
• Số lỗ: 8 lỗ
• Đường kính lỗ bulong (n-Ød): Ø19  ~ Ø23 mm
• Độ dày mặt bích (C): 19 mm
• Chiều cao khi đóng (Hc): 470 mm
• Chiều cao khi mở (Ho): 573 mm
• Đường kính tay quay (ØR): 250 mm

Lưu ý quan trọng: Chiều cao Ho = 573 mm là chiều cao tổng khi van mở hoàn toàn. Khi lắp đặt trong hố van hoặc không gian hạn chế, người dùng cần đảm bảo khoảng trống phía trên đủ để trục van nhô lên và tay quay vận hành thuận tiện

3. Tiêu chuẩn thiết kế của van Shinyi GRHX DN125

Van cổng ty nổi GRHX DN125 đáp ứng các tiêu chuẩn sau:

• Tiêu chuẩn thiết kế van Shinyi GRHX DN125:
  • BS 5163-1 và BS EN 1074-1 (tiêu chuẩn Anh/Châu Âu – phổ biến nhất tại Việt Nam)
  • AWWA C509 (tiêu chuẩn Mỹ)
  • ISO 7259
• Tiêu chuẩn khoảng cách 2 mặt bích:
  • BS EN 558-1 Table 1 Series 3
  • ISO 5752 Table 1 Series 3
  • ASME B16.10
• Tiêu chuẩn kết nối mặt bích: BS 4504 / DIN 2632 / DIN 2633

4. Lớp phủ sơn của van GRHX-0125

Với các van cổng mặt bích lắp trong hố van ngầm hoặc môi trường ẩm ướt, lớp sơn phủ đóng vai trò quan trọng trong việc bảo vệ thân van khỏi oxy hóa và ăn mòn trong suốt vòng đời của van

• Loại sơn: Epoxy resin powder ~ sơn tĩnh điện bột epoxy
• Tiêu chuẩn: JIS K 5551:2002 (tương đương TCVN 9014:2011)
• Màu sắc: Xanh (blue) hoặc đỏ (red)
• Độ dày lớp sơn: 250 µm đến 300 µm

Sơn epoxy bột tĩnh điện bám đều và dày hơn nhiều so với sơn thông thường. Độ dày đảm bảo van Shinyi GRHX DN125 chịu được môi trường chôn ngầm, tiếp xúc với đất ẩm hoặc hố van ngập nước theo mùa mà không bị phồng rộp hay bong tróc sơn

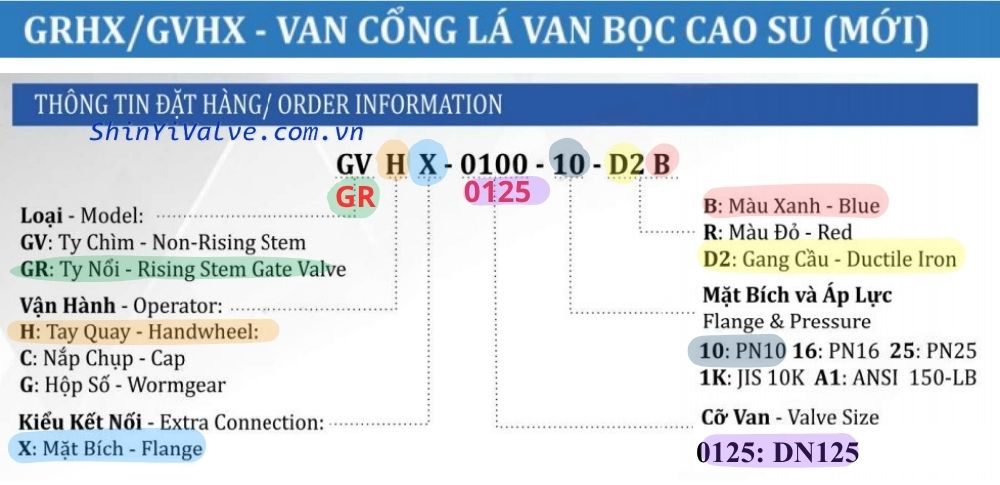

5. Cung cấp thông tin đặt hàng van Shinyi GRHX-0125

Để tránh nhầm lẫn và rút ngắn thời gian xử lý đơn hàng, bạn cần cung cấp đầy đủ các thông tin sau khi đặt hàng van cổng ty nổi Shinyi với nhà cung cấp:

• Model: Shinyi GRHX-0125
• Cấp áp suất: PN10 / PN16 / PN25. Để hiểu rõ về các mức áp này người dùng nên đọc thêm:
  • PN10 là gì
  • PN16 là gì
  • PN25 là gì
• Tiêu chuẩn mặt bích: DIN / JIS / ANSI
• Màu sơn: Xanh hoặc đỏ
• Số lượng cần mua
• Mục đích sử dụng: Cấp nước, phòng cháy chữa cháy hay ứng dụng khác

Chúng tôi là đại lý van Shinyi với nhiều năm kinh nghiệm cung cấp van công nghiệp theo tiêu chuẩn quốc tế từ loại phổ thông đến đặc chủng, từ cỡ nhỏ đến cỡ lớn, phục vụ đa dạng phân khúc dự án trên toàn quốc. Liên hệ để được tư vấn kỹ thuật chi tiết và báo giá van cổng Shinyi
