GRHX DN350

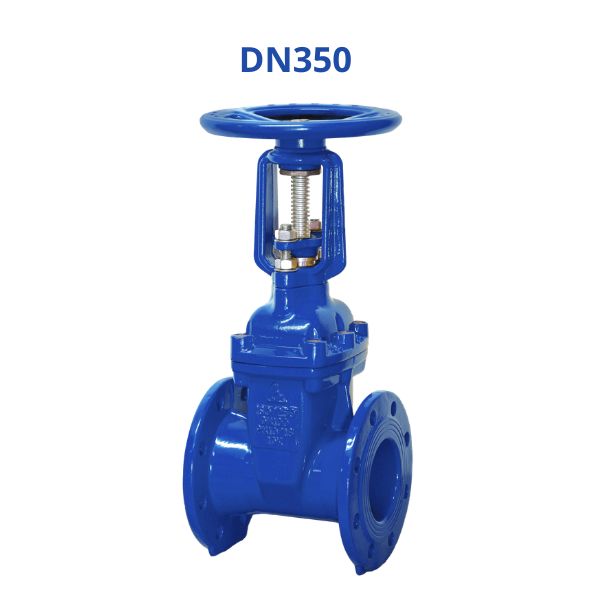

Van Shinyi GRHX DN350 là dòng van cổng ty nổi được phát triển cho hệ thống nước yêu cầu độ kín cao và khả năng vận hành ổn định lâu dài

1. Van Shinyi GRHX DN350 có đặc điểm gì

Khác với các dòng van cổng ty chìm thông thường, van Shinyi GRHX DN350 sử dụng thiết kế ty nổi nên phần trục van sẽ nâng lên hoặc hạ xuống theo trạng thái đóng mở thực tế. Một số đặc điểm vận hành nổi bật gồm:

• Dễ quan sát trạng thái đóng mở của van
• Thuận tiện kiểm tra khi vận hành và bảo trì
• Thiết kế vận hành bằng tay quay trợ lực
• Thuộc nhóm van chuyên dùng để đóng hoặc mở hoàn toàn dòng chảy
• Lá van bọc cao su EPDM giúp tăng khả năng làm kín

2. Kích thước van Shinyi GRHX-0350 cần lưu ý gì

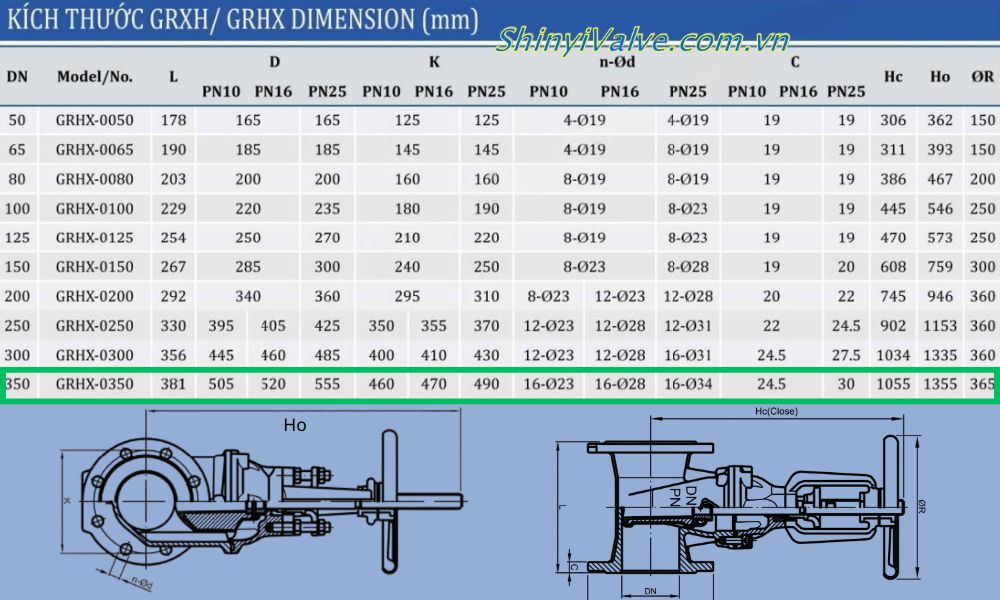

Với các model kích thước lớn như DN350, việc kiểm tra thông số trước khi lắp đặt là yêu cầu bắt buộc nhằm hạn chế phát sinh. Thông số cơ bản của van cổng ty nổi Shinyi GRHX-0250 gồm:

• Chiều dài thân van (L): 381 mm
• Đường kính mặt bích (D): 505 mm ~ 555 mm
• Đường kính vòng bulong (K): 460 mm ~ 490 mm
• Số lượng lỗ bulong: 16 lỗ
• Đường kính lỗ bulong (n-Ød): Ø23 mm ~ Ø34 mm
• Độ dày mặt bích (C): 24.5 mm ~ 30 mm
• Chiều cao khi đóng (Hc): 1055 mm
• Chiều cao khi mở hoàn toàn (Ho): 1355 mm
• Đường kính tay quay (ØR): 365 mm

3. Van GRHX-0350 làm việc ở áp suất nào

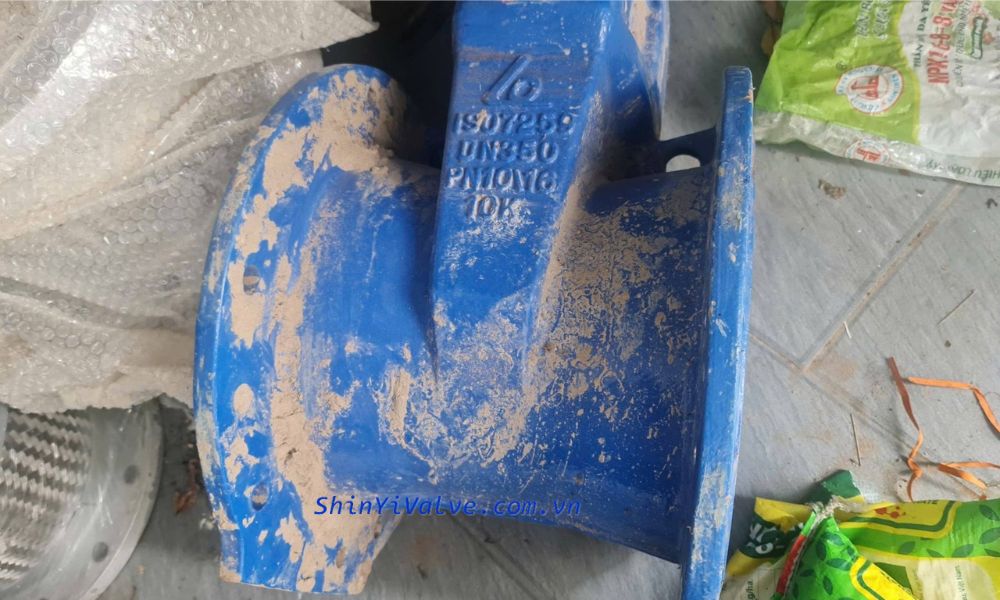

Áp suất làm việc là thông số ảnh hưởng trực tiếp tới độ an toàn và tuổi thọ vận hành của thiết bị. Theo catalogue Shinyi, van Shinyi GRHX DN350 hỗ trợ nhiều cấp áp lực khác nhau. Các mức áp phổ biến gồm:

• PN10 >> Đọc thêm PN10 là gì
• PN16 >> Đọc thêm PN16 là gì
• PN25 >> Đọc thêm PN25 là gì

4. Vật liệu van Shinyi GRHX DN350

Vật liệu là yếu tố được kiểm tra rất kỹ trong hồ sơ kỹ thuật và nghiệm thu công trình. Theo cấu hình catalogue Shinyi, model Shinyi GRHX-0350 sử dụng nhiều vật liệu chuyên dùng cho hệ thống nước. Một số vật liệu chính gồm:

• Thân van và nắp van: Gang cầu mác vật liệu ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu + cao su EPDM
• Ty van: AISI 410 / AISI 304
• Chốt: AISI 304 / 316
• Đai ốc lá van: Đồng ASTM C51900
• Gioăng và O-ring: Cao su NBR
• Bulong và vòng đệm: Inox AISI 304 / A194
• Tay quay: Thép carbon hoặc gang cầu

5. Chuẩn bị thông tin gì khi đặt hàng Shinyi GRHX-0350

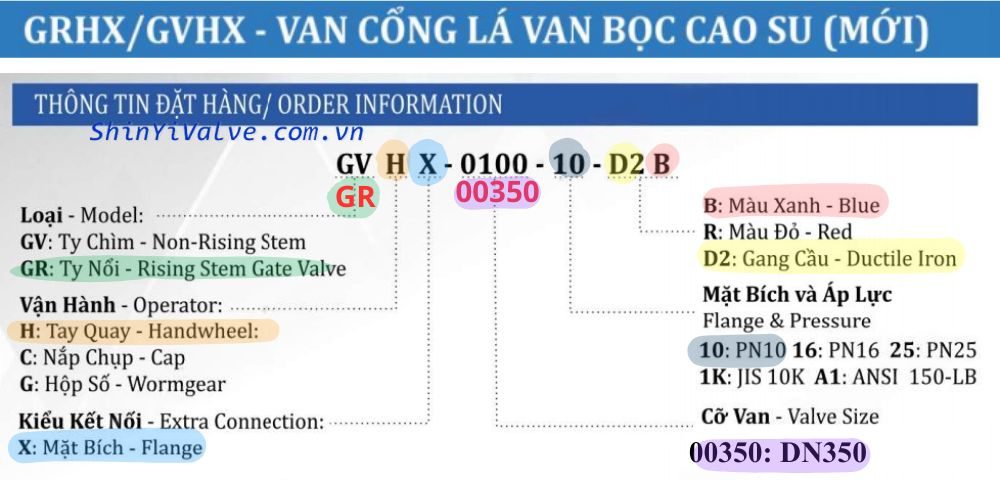

Để hạn chế nhầm cấu hình và rút ngắn thời gian xử lý đơn hàng, người mua nên chuẩn bị đầy đủ các thông tin kỹ thuật trước khi gửi yêu cầu báo giá. Ví dụ model đặt hàng van cổng Shinyi là:

GRHX – 0350 – 16 – D2 – B

Ý nghĩa:

• GRHX: Van cổng ty nổi vận hành tay quay
• 0350: Kích thước DN350
• 16: Cấp áp lực PN16
• D2: Thân van gang cầu
• B: Sơn màu xanh

Ngoài model, người mua cũng nên xác nhận:

• Tiêu chuẩn mặt bích
• Màu sơn yêu cầu
• Số lượng cần đặt
• Thời gian giao hàng
• Mục đích sử dụng thực tế
