GRHX DN600

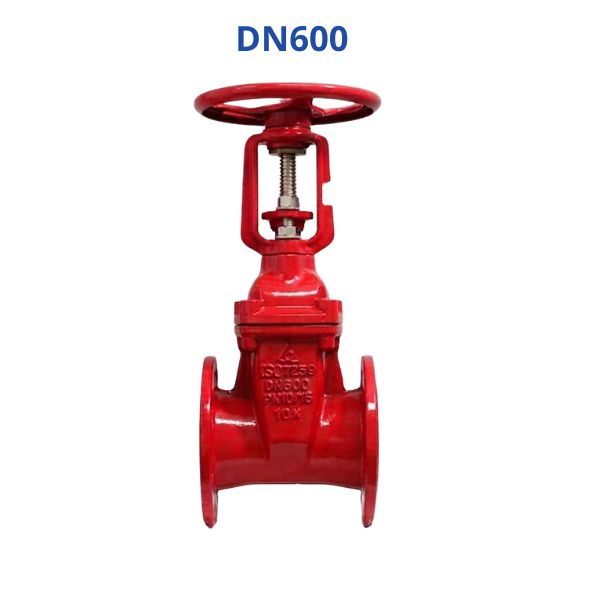

Van Shinyi GRHX DN600 là model có kích thước lớn nhất thuộc dòng van cổng ty nổi GRHX, nổi bật với thiết kế lá van bọc cao su và vật liệu gang chịu lực tốt

1. Van Shinyi GRHX DN600 có gì đặc biệt

Van Shinyi GRHX DN600 thuộc nhóm kích thước lớn nhất của nhà sản xuất Shinyi, được thiết kế cho các tuyến ống chính yêu cầu khả năng đóng mở ổn định và lưu lượng vận chuyển nước lớn. Một số đặc điểm nổi bật của GRHX-0600 gồm:

• Thuộc dòng van cổng ty nổi Shinyi
• Thiết kế ty nổi giúp dễ theo dõi trạng thái đóng mở
• Thuộc nhóm resilient seated gate valve (van cổng lá van bọc cao su)
• Kết nối van cổng mặt bích chắc chắn
• Lá van bọc cao su EPDM giúp tăng khả năng làm kín
• Phù hợp cho hệ thống cấp nước, truyền tải nước và PCCC quy mô lớn

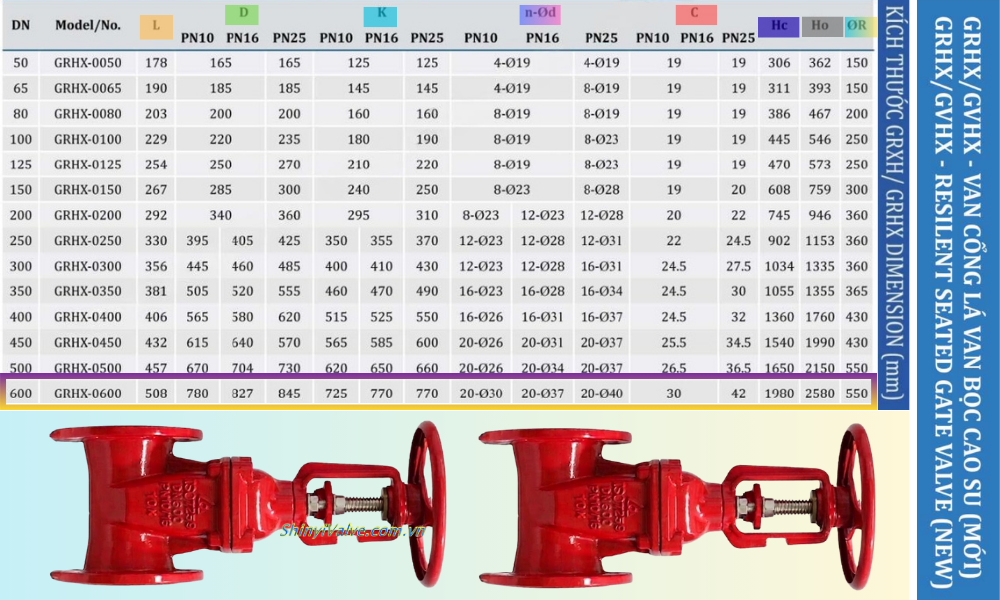

2. Thông số kích thước của GRHX DN600

Đối với các model kích thước lớn như van Shinyi GRHX DN600, việc kiểm tra thông số hình học trước khi lắp đặt là yêu cầu cần thiết nhằm đảm bảo khả năng đồng bộ với hệ thống thực tế. Theo catalogue Shinyi, van cổng gang model Shinyi GRHX-0600 có các thông số cơ bản gồm:

• Chiều dài thân van (L): 508 mm
• Chiều cao thân van (H): 1206 mm
• Đường kính mặt bích (D): 780 mm ~ 845 mm
• Đường kính vòng bulong (K): 725 mm ~ 770 mm
• Số lượng lỗ bulong: 20 lỗ
• Đường kính lỗ bulong (n-Ød): Ø30 mm ~ Ø40 mm
• Độ dày mặt bích (C): 30 mm ~ 42 mm
• Đường kính trục vận hành (ØE): 45 mm
• Đường kính tay quay (ØF): 550 mm

3. Các bộ phận chính của Shinyi GRHX DN60

Để tạo nên khả năng vận hành ổn định và độ kín cao, van Shinyi GRHX DN600 được cấu thành từ nhiều bộ phận quan trọng, cụ thể là:

• Thân van và nắp van bằng gang cầu
• Lá van bọc cao su EPDM
• Ty van bằng inox AISI 410 hoặc AISI 304
• Đai ốc lá van bằng đồng
• Chốt liên kết inox
• Gioăng và O-ring cao su NBR
• Tay quay vận hành kích thước lớn

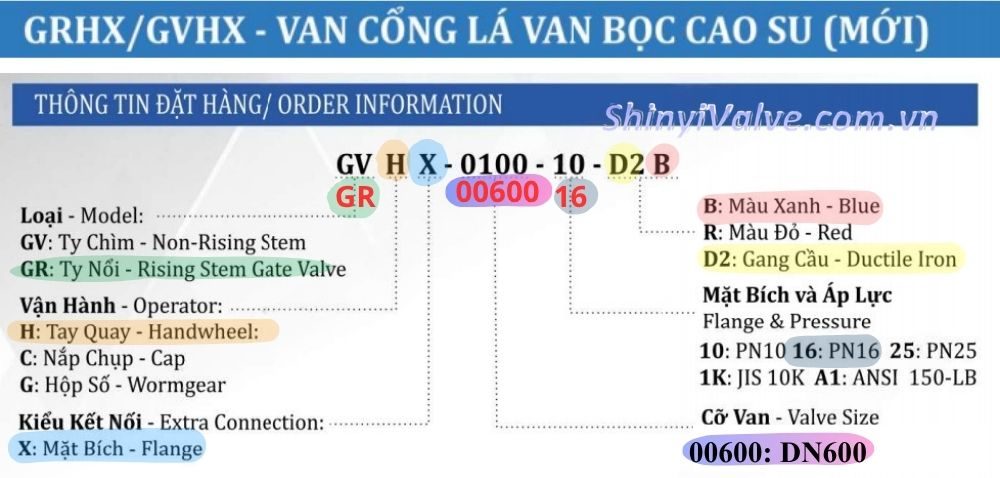

4. Đọc hiểu mã đặt hàng van Shinyi GRHX DN600

Đối với các dự án lớn, việc hiểu đúng model sản phẩm giúp hạn chế nhầm cấu hình và rút ngắn thời gian xử lý đơn hàng. Ví dụ model đặt hàng:

GRHX – 0600 – 16 – D2 – B

Ý nghĩa từng ký hiệu gồm:

• GRHX: Dòng van cổng ty nổi vận hành bằng tay quay
• 0600: Kích thước DN600
• 16: Cấp áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn màu xanh

5. Thông tin kiểm tra khi nghiệm thu van Shinyi GRHX DN600

Sau khi nhận hàng, việc kiểm tra sản phẩm trước khi lắp đặt là bước rất quan trọng nhằm đảm bảo thiết bị phù hợp với hồ sơ kỹ thuật của công trình. Một số nội dung người dùng cần kiểm tra gồm:

• Ký hiệu model Shinyi GRHX-0600
• Kích thước danh nghĩa DN600
• Cấp áp lực PN10 / PN16 / PN25
• Tiêu chuẩn mặt bích
• Tình trạng lớp sơn Epoxy bên ngoài
• Thông tin vật liệu trên catalogue
• Phụ kiện đi kèm nếu có
• Chứng từ kỹ thuật và xuất xứ sản phẩm

Ngoài ra, người mua nên ưu tiên lựa chọn từ đại lý van Shinyi uy tín để thuận tiện cho việc đối chiếu hồ sơ và hỗ trợ kỹ thuật khi cần thiết
