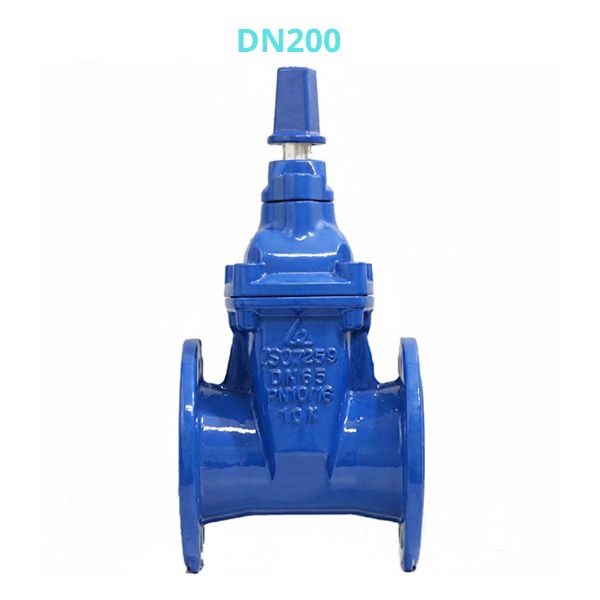

GVCX DN200

Van Shinyi GVCX DN200 là dòng van cổng Shinyi với thiết kế lá van bọc cao su, chuyên sử dụng trong hệ thống cấp nước, hạ tầng đô thị, phòng máy kỹ thuật và các tuyến đường ống công nghiệp cần độ kín cao

1. Van Shinyi GVCX DN200 là gì

Van Shinyi GVCX DN200 là dòng van cổng mặt bích lá van bọc cao su thuộc nhóm resilient seated gate valve của Shinyi. Catalogue nhà sản xuất thể hiện đây là dòng van thiết kế tối ưu cho hệ thống nước, vận hành nhẹ và hạn chế kẹt van

Một số đặc điểm chính của van Shinyi GVCX DN200 là:

• Thuộc nhóm van cổng gang với độ bền cao
• Thiết kế lá van dạng nêm bọc cao su EPDM
• Kết nối mặt bích tiêu chuẩn công nghiệp
• Dùng đóng mở hoàn toàn dòng chảy
• Không phù hợp điều tiết lưu lượng bán phần
• Sử dụng trong hệ thống nước sạch và hạ tầng cấp thoát nước

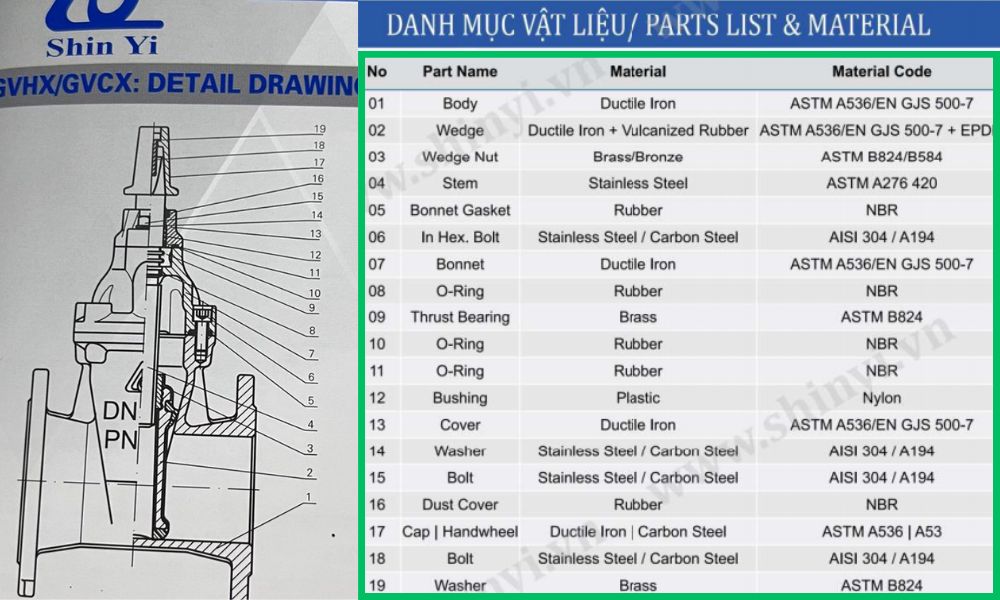

2. Cấu tạo chính của Shinyi GVCX-0200

Để lựa chọn đúng sản phẩm, người mua nên hiểu vật liệu chế tạo từng bộ phận quan trọng. Theo catalogue Shinyi, model GVCX sử dụng vật liệu như sau:

• Thân van: Gang cầu mác ASTM A536 / EN GJS 500-7
• Lá van : Gang cầu + cao su EPDM bọc ngoài
• Bulong: Inox AISI 304
• Đai ốc lá van: Đồng Bronze
• Gioăng làm kín: Cao su NBR
• Trục van: Inox mác ASTM A276 420

3. Kích thước và thông số kỹ thuật van Shinyi GVCX DN200

Đối với kỹ sư thiết kế và đơn vị thi công, phần kích thước luôn là dữ liệu quan trọng. Thông số catalogue model van cổng DN200 Shinyi GVCX-0200:

• Kích thước danh nghĩa: DN200 >> Đọc thêm DN200 là phi bao nhiêu
• Chiều dài L: 292 mm
• Đường kính mặt bích D: 340 ~ 360 mm
• Khoảng cách tâm lỗ K: 295 ~ 310 mm
• Số lượng lỗ bulong:
  • PN10: 8 lỗ Φ23
  • PN16: 12 lỗ Φ23
• Độ dày mặt bích C: 20 ~ 24 mm
• Đường kính vô lăng: 360 mm
• Chiều cao vận hành Ho: 946 mm

4. Áp lực làm việc của van Shinyi GVCX DN200

Shinyi phát triển model Shinyi GVCX-0200 tương thích nhiều tiêu chuẩn áp lực khác nhau. Các mức áp suất phù hợp được nhà sản xuất đưa ra như sau:

• PN10
• PN16
• PN25
• Jis 10K (Đọc thêm tiêu chuẩn mặt bích JIS 10K)
• ANSI 150LB

Nếu người dùng chưa quen ký hiệu kỹ thuật có thể đọc thêm để hiểu về mức chịu áp lực:

• PN10 là gì ~ mức áp lực danh nghĩa 10 bar
• PN16 là gì ~ mức áp lực danh nghĩa 16 bar

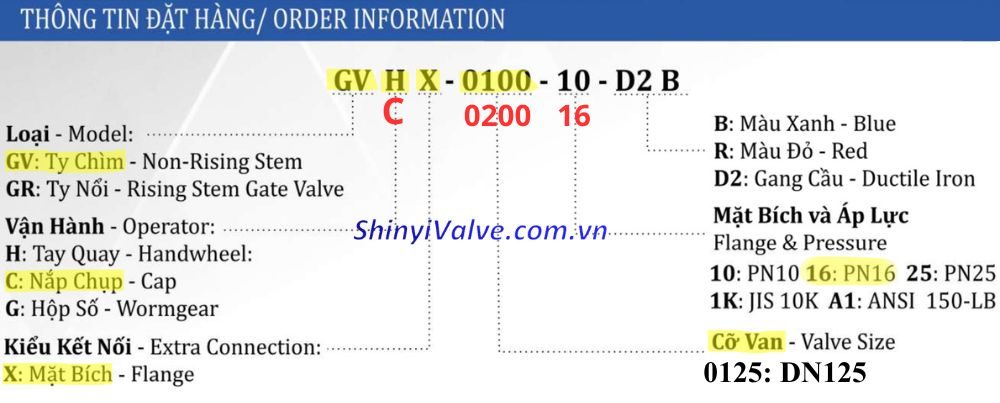

5. Cách đọc thông số đặt hàng Shinyi GVCX-0200

Khi lựa chọn van Shinyi GVCX DN200 hoặc các model cùng dòng, việc đọc đúng mã đặt hàng giúp kỹ sư và người mua xác định chính xác kiểu vận hành, vật liệu, áp lực và cấu hình sản phẩm. Theo catalogue Shinyi, mã sản phẩm được quy ước theo cấu trúc tiêu chuẩn

Ví dụ mã catalogue:

GVCX – 0200 – 10 – D2 B

Ý nghĩa từng thông số:

• GV
  • Ty chìm (non rising gate valve)
  • Thuộc nhóm van cổng ty chìm
  • Phù hợp hệ thống cần tiết kiệm chiều cao lắp đặt
• CX
  • C: Chỉ nắp chụp
  • X: Chỉ kiểu kết nối mặt bích
• 0200: Chỉ kích thước DN200
• 10: PN10
• D2: Chỉ vật liệu gang cầu
• B: Màu xanh
