GVCX DN300

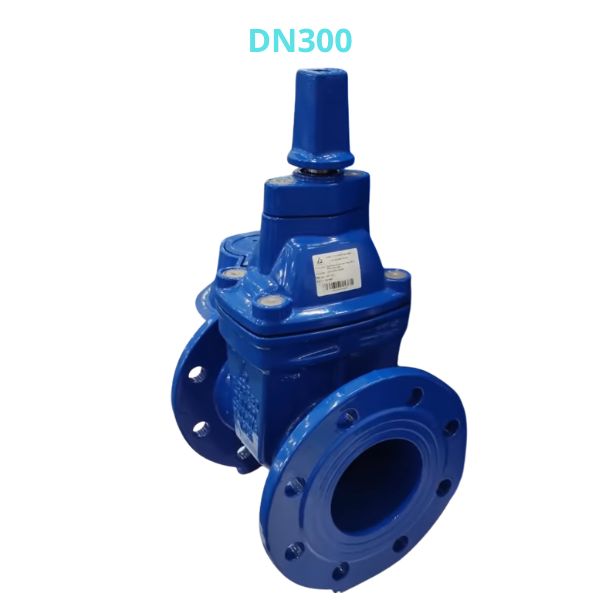

Van Shinyi GVCX DN300 là dòng van cổng nắp chụp Shinyi kích thước lớn, được phát triển cho các hệ thống nước yêu cầu lưu lượng cao và độ ổn định vận hành lâu dài

1. Van Shinyi GVCX DN300 có điểm gì nổi bật

Khi lựa chọn van Shinyi GVCX DN300 kích thước lớn cho hệ thống nước, độ kín, độ bền vật liệu và khả năng vận hành ổn định là những yếu tố được kỹ sư ưu tiên hàng đầu. Van Shinyi GVCX DN300 được phát triển theo hướng tối ưu cho các hệ thống đường ống lưu lượng lớn với nhiều đặc điểm kỹ thuật nổi bật.

Một số điểm đáng chú ý của model Shinyi GVCX-0300 gồm:

• Thuộc nhóm resilient seated gate valve
• Thiết kế lá van bọc cao su EPDM giúp tăng độ kín
• Thân van sản xuất từ gang cầu theo tiêu chuẩn ASTM A536
• Bu lông sử dụng vật liệu inox AISI 304
• Thiết kế dạng van cổng ty chìm giúp tối ưu chiều cao lắp đặt
• Kết nối kiểu van cổng mặt bích phù hợp nhiều tiêu chuẩn hệ thống nước
• Có khả năng đồng bộ nhiều cấp áp lực như PN10, PN16, PN25, JIS hoặc ANSI

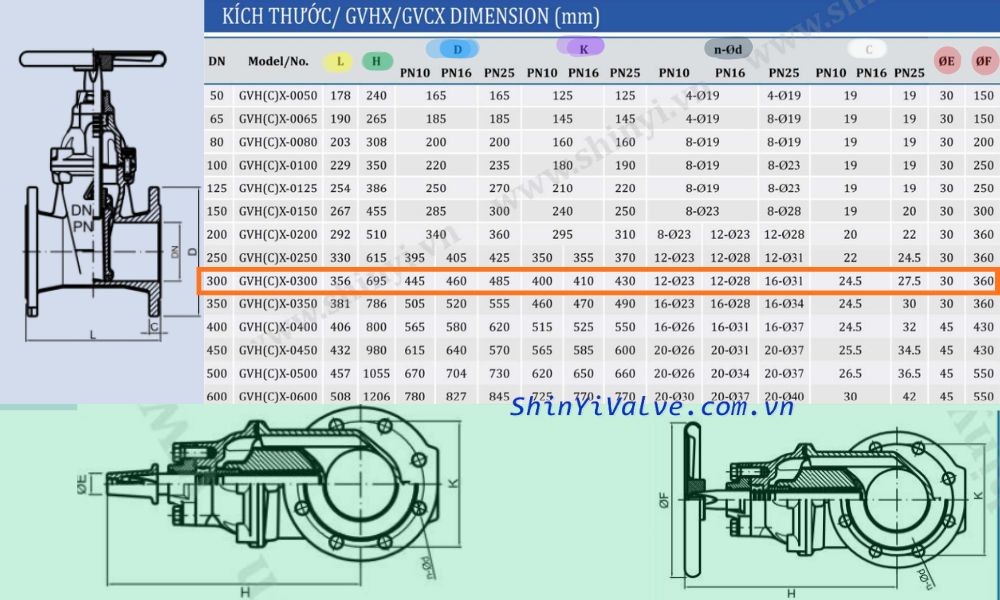

2. Van Shinyi GVCX DN300 có kích thước thế nào

Thông số kích thước ảnh hưởng trực tiếp tới thiết kế hệ thống và không gian lắp đặt. Việc kiểm tra trước kích thước giúp kỹ sư hạn chế sai lệch khi thi công. Với model Shinyi GVCX-0300, các thông số cơ bản gồm:

• Chiều dài thân van (L): 356 mm
• Đường kính mặt bích (D): 45 mm ~ 485 mm
• Đường kính vòng bulong (K): 400 mm ~ 430 mm
• Số lượng bulong: 12 lỗ
• Đường kính lỗ bulong (n-Ød): Φ28 ~ Φ31

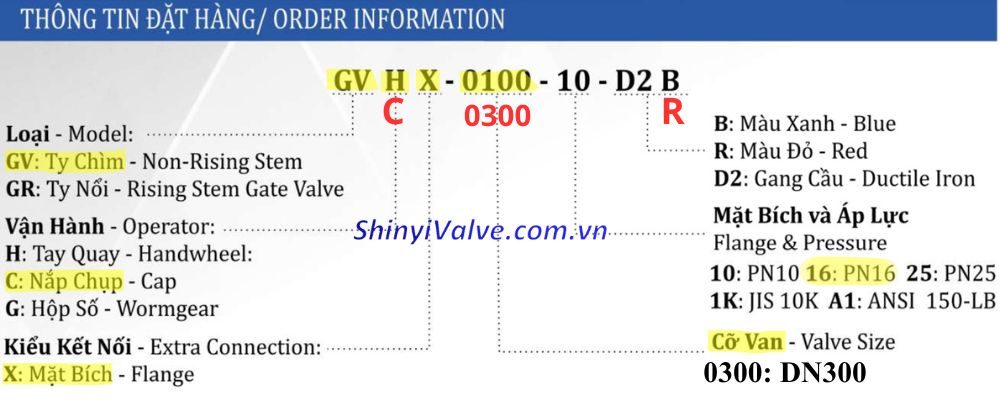

3. Cách đọc thông số đặt mua van Shinyi GVCX DN300

Hiểu rõ mã đặt hàng là yêu cầu quan trọng với kỹ sư thiết kế, đơn vị thi công và bộ phận thu mua để tránh lựa chọn sai cấu hình kỹ thuật.

Ví dụ model đặt hàng theo mã là:

GVCX – 0300 – 16 – D2 – R

Ý nghĩa từng ký hiệu:

• GV
  • Thuộc dòng van cổng (gate valve)
  • Kiểu vận hành ty chìm
• CX:
  • Nắp chụp (Cap)
  • Kết nối hai đầu mặt bích (Flange)
• 0300: Kích thước danh nghĩa DN300
• D2: Thân van làm từ gang cầu
• R: Sơn màu đỏ (Red)

4. Vì sao Shinyi GVCX DN300 sử dụng thiết kế van cổng ty chìm

Shinyi phát triển GVCX theo thiết kế van cổng ty chìm nhằm tối ưu khả năng lắp đặt cho hệ thống nước. Ưu điểm kiểu thiết kế này là:

• Không tăng chiều cao khi đóng mở
• Phù hợp hố van âm đất
• Tiết kiệm không gian kỹ thuật
• Hạn chế ảnh hưởng khu vực vận hành

Trong tài liệu kỹ thuật quốc tế, thiết kế này còn gọi là: Non rising gate valve

Ngoài thiết kế van cổng ty chìm người dùng có thể xem thêm dòng van cổng ty chìm tay quay Shinyi

5. Kinh nghiệm chọn mua Van Shinyi GVCX DN300

Khi lựa chọn Shinyi GVCX-0300, người mua nên chuẩn bị:

• Kích thước DN yêu cầu
• Tiêu chuẩn mặt bích
• Cấp áp lực làm việc
• Hồ sơ thiết kế hệ thống
• Điều kiện môi trường vận hành

Đối với công trình lớn, nên ưu tiên làm việc cùng đại lý van Shinyi có hỗ trợ catalogue kỹ thuật, tư vấn cấu hình và tồn kho đầy đủ.
