H600-0080

Van Shinyi H600 DN80 là một trong những model nổi bật của chủng loại van chống va Shinyi, được xem là giải pháp hiệu quả nhằm hạn chế tác động của hiện tượng búa nước trong hệ thống đường ống cùng cỡ

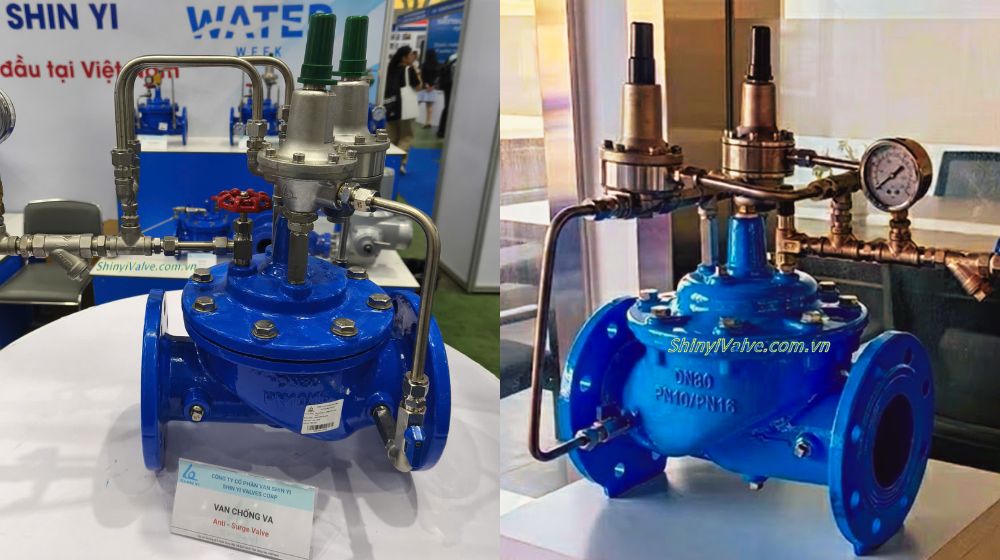

1. Tổng quan về van Shinyi H600 DN80

Van Shinyi H600 DN80 (Shinyi H600-0080) là dòng van chống va (anti-surge valve) được phát triển và sản xuất bởi thương hiệu van Shinyi. Van được thiết kế chuyên dùng cho hệ thống đường ống DN80 trong các trạm bơm và mạng lưới cấp nước – những nơi có hiện tượng tăng áp đột ngột hoặc thay đổi lưu lượng nhanh.

Van Shinyi H600 DN80 có thân làm từ gang cầu chịu áp lực cao, kết nối mặt bích tiêu chuẩn, đảm bảo độ kín khít và khả năng lắp đặt đồng bộ với hệ thống đường ống DN80 hiện hữu. Bề mặt được sơn phủ epoxy chống ăn mòn, giúp thiết bị hoạt động bền bỉ trong môi trường nước sạch và điều kiện vận hành liên tục.

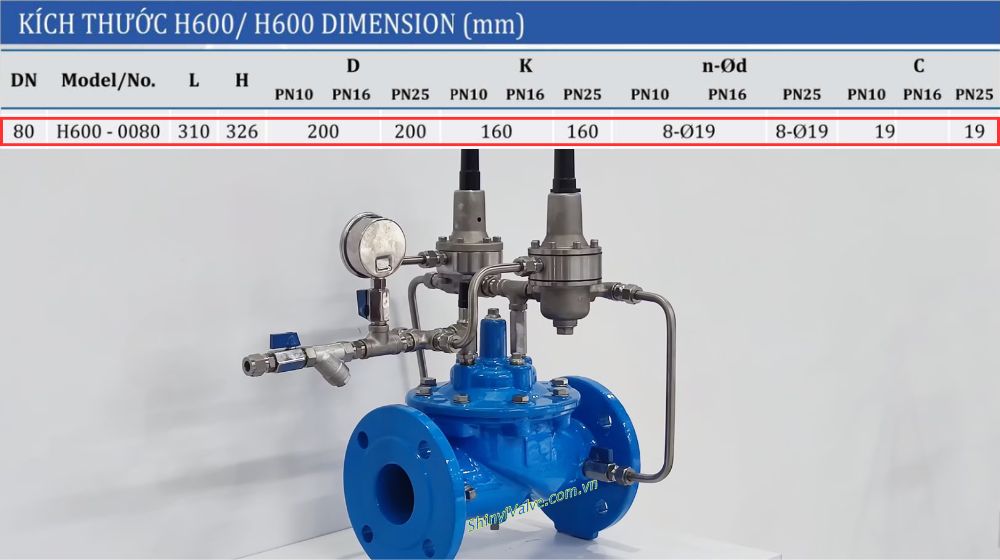

2. Kích thước của Shinyi H600-0080

Để đảm bảo lắp đặt chính xác và tương thích với hệ thống đường ống DN80, việc nắm rõ thông số kích thước của Shinyi H600-0080 là rất quan trọng. Dưới đây là các thông số kỹ thuật cơ bản của van Shinyi H600 DN80:

• Kích cỡ danh nghĩa: DN80 >Tìm hiểu thêm DN80 là phi bao nhiêu
• Chiều dài (L): 310mm
• Chiều cao (H): 326mm
• Đường kính ngoài mặt bích (D): 200 mm
• Đường kính vòng bulong (K): 160 mm
• Số lỗ & đường kính lỗ bulong (n-Ød): 8-Ø19
• Chiều dày mặt bích (C): 19 mm

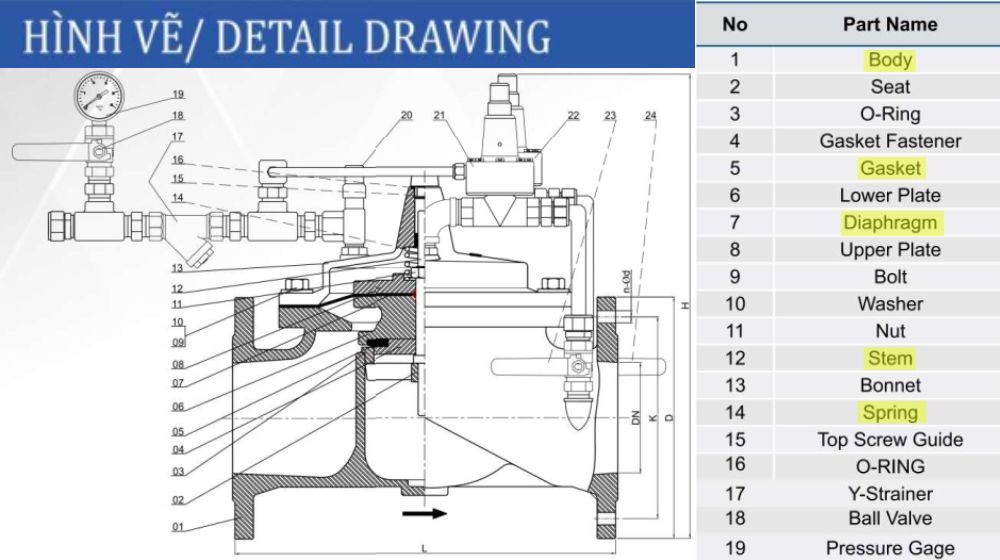

3. Cấu tạo của van Shinyi H600 DN80

Đây là dòng van nước có cấu tạo phức tạp, Shinyi H600-0080 được cấu thành từ nhiều bộ phận và chi tiết khác nhau, phối hợp chặt chẽ nhằm đảm bảo khả năng kiểm soát áp suất và vận hành ổn định trong hệ thống đường ống. Một số bộ phận và vật liệu chính có thể kể đến như sau:

• Thân van (Body):Gang cầu mác ASTM A536 / EN GJS 500-7
• Màng van (Diaphragm): Cao su EPDM gia cường sợi Nylon
• Trục van & lò xo (Stem): Inox mác ASTM A182 F304
• Đai ốc (Nut): Inox theo chuẩn ASTM A194 Gr8
• Gioăng & O-ring: Cao su NBR

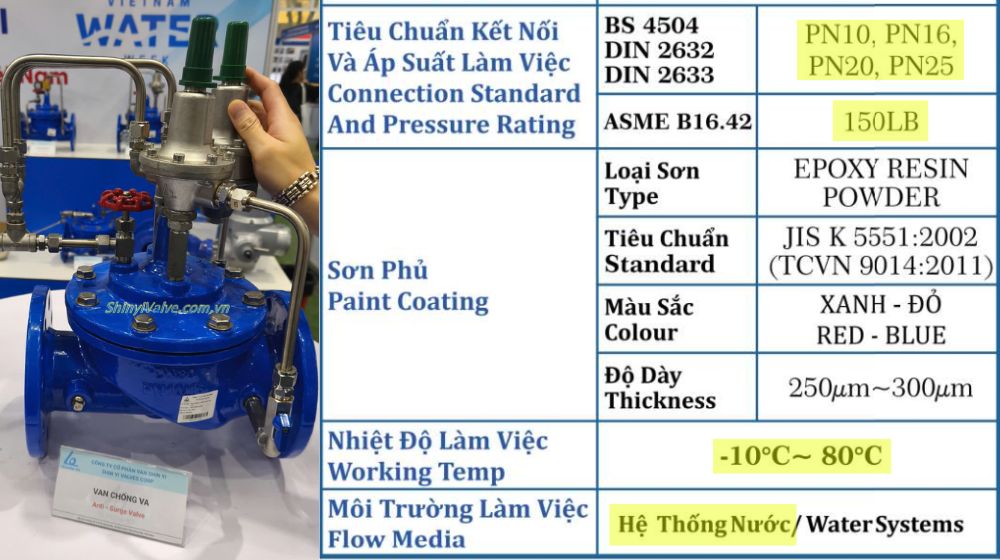

4. Đặc điểm kỹ thuật của Shinyi H600-0080

Van Shinyi H600 DN80 được thiết kế đáp ứng các tiêu chuẩn kết nối và áp suất quốc tế, phù hợp cho hệ thống cấp nước. Các thông số kỹ thuật cơ bản của model này như sau:

• Áp lực làm việc:
  • Theo chuẩn bích BS 4504 / DIN 2632 & 2633: PN10, PN16, PN20, PN25
  • Theo chuẩn ASME: 150LB
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường làm việc: Hệ thống nước
• Loại sơn: Epoxy Resin Powder (JIS K 5551:2002)
• Màu: Xanh / Đỏ

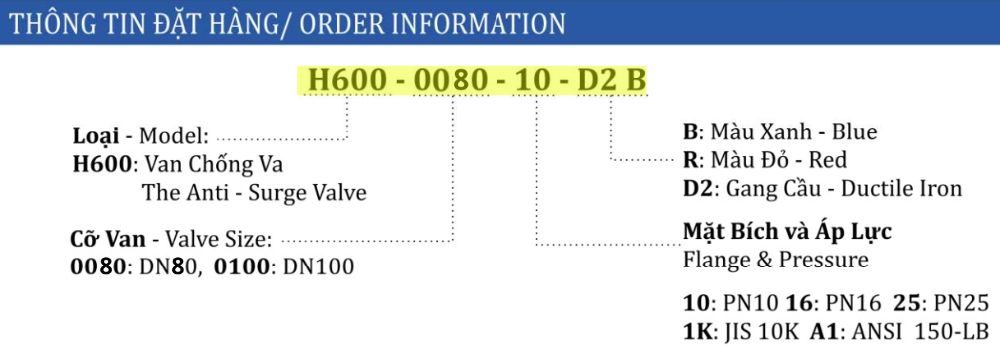

5. Cách đặt hàng Shinyi H600-0080

Để đặt mua van Shinyi H600-0080 chính xác theo yêu cầu hệ thống, người cần xác định đầy đủ mã model theo cấu trúc ký hiệu của hãng. Cấu trúc mã đặt hàng: H600-0080-10-D2 B, trong đó:

• H600: Model đại diện cho dòng van chống va của Shinyi
• 0080: Kích cỡ DN80
• 10 (16 / 25): Cấp áp suất tương ứng PN10 hoặc PN16, PN25
• D2: Vật liệu thân gang cầu > Tìm hiểu thêm gang là kim loại gì để hiểu rõ hơn về loại vật liệu này
• B (R): Màu sơn (B: Xanh – Blue / R: Đỏ – Red)

6. Nên lắp van Shinyi H600 DN80 ở đâu

Van Shinyi H600 DN80 thường được lắp đặt tại các vị trí có nguy cơ xảy ra hiện tượng tăng áp đột ngột trong hệ thống đường ống DN80. Vị trí lắp đặt khuyến nghị được các chuyên gia đưa ra như sau:

• Sau trạm bơm cấp nước, nơi dễ phát sinh áp lực tăng đột ngột khi bơm dừng hoặc khởi động lại
• Trên tuyến ống chính DN80, đặc biệt tại các đoạn ống dài hoặc có sự thay đổi cao độ lớn
• Khu vực đầu nguồn phân phố, nơi cần kiểm soát và ổn định áp suất trước khi cấp về các nhánh phụ
• Hệ thống có đóng/mở van nhanh, giảm thiểu rủi ro va đập thủy lực

Thứ tự lắp đặt tham khảo theo sơ đồ kỹ thuật:

• 1. Ống cấp nước chính
• 2. Van cổng DN80
• 3. Y lọc Shinyi
• 4. Cụm van Shinyi H600 DN80
• 5. Đồng hồ áp suất
• 6. Van kim
• 7. Cụm điều khiển áp suất
