H600-0100

Van Shinyi H600 DN100 là giải pháp chuyên dụng giúp kiểm soát và triệt tiêu va đập thủy lực trong hệ thống cấp nước. Thiết bị này đến từ nhãn hiệu van Shinyi được thiết kế nhằm bảo vệ đường ống và thiết bị trước các biến động áp suất đột ngột.

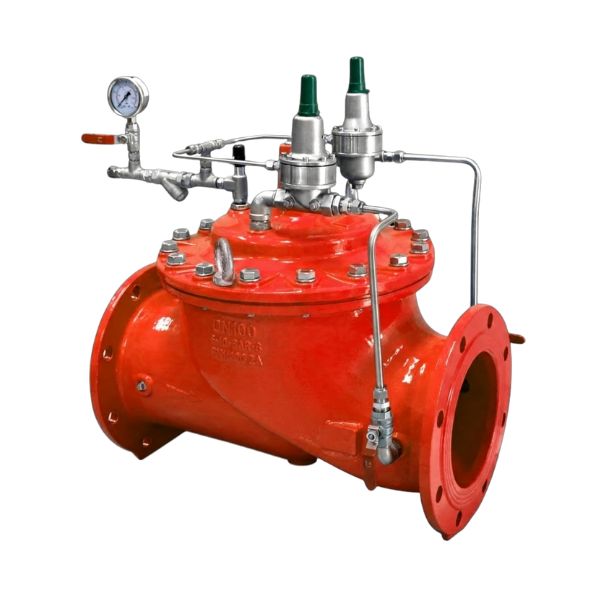

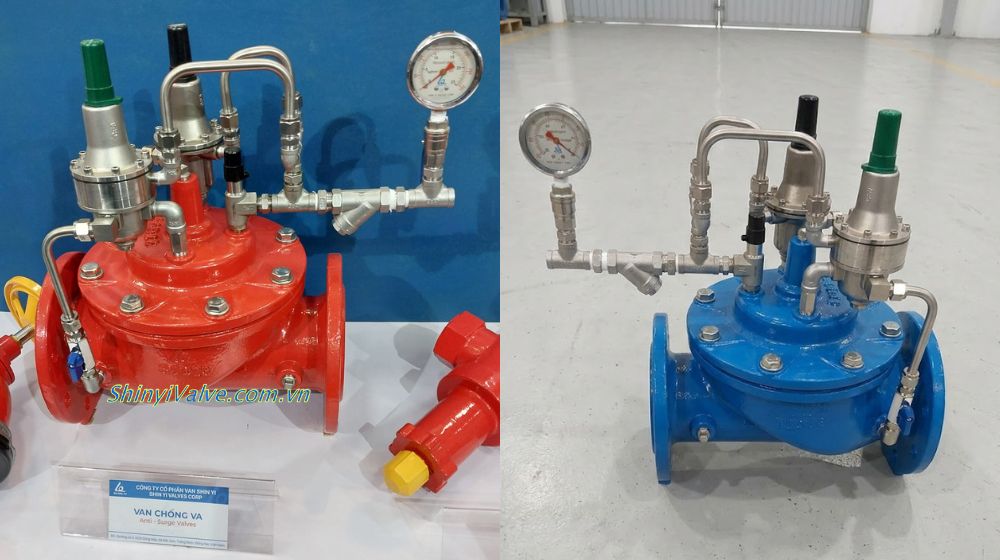

1. Giới thiệu về van Shinyi H600 DN100

Van Shinyi H600 DN100 (Shinyi H600-0100) là dòng van chống va Shinyi được thiết kế chuyên dụng để bảo vệ hệ thống đường ống DN100 trước hiện tượng tăng áp đột ngột. Thiết bị có nhiệm vụ bảo vệ mạng lưới ống trước hiện tượng va đập thủy lực xảy ra hoặc khi xuất hiện sóng áp lực bất thường, hạn chế nguy cơ nứt vỡ ống, hư hỏng van và các thiết bị liên quan.

2. Chi tiết kích thước của Shinyi H600-0100

Để đảm bảo lắp đặt chính xác và đồng bộ với hệ thống đường ống, việc nắm rõ thông số kích thước của Shinyi Shinyi H600 DN100 là yếu tố quan trọng trong quá trình thiết kế và thi công. Dưới đây là chi tiết kích thước tiêu chuẩn của Shinyi H600-0100:

• Model: Shinyi H600-0100
• Kích thước danh nghĩa: DN100 (> Xem thêm bài viết DN100 là phi bao nhiêu để hiểu chi tiết)
• Chiều dài (L): 350 mm
• Chiều cao (H): 371 mm

• Thông số mặt bích theo áp suất:
  • PN10/PN16
    • Đường kính ngoài mặt bích (D): 220mm
    • Đường kính vòng bulong (K): 180mm
    • Số lỗ & đường kính lỗ bulong (n-Ød): 8-Ø19
    • Chiều dày mặt bích (C): 19mm
  • PN20
    • D: 235mm
    • K: 190mm
    • n-Ød: 8-Ø23
    • C: 19mm

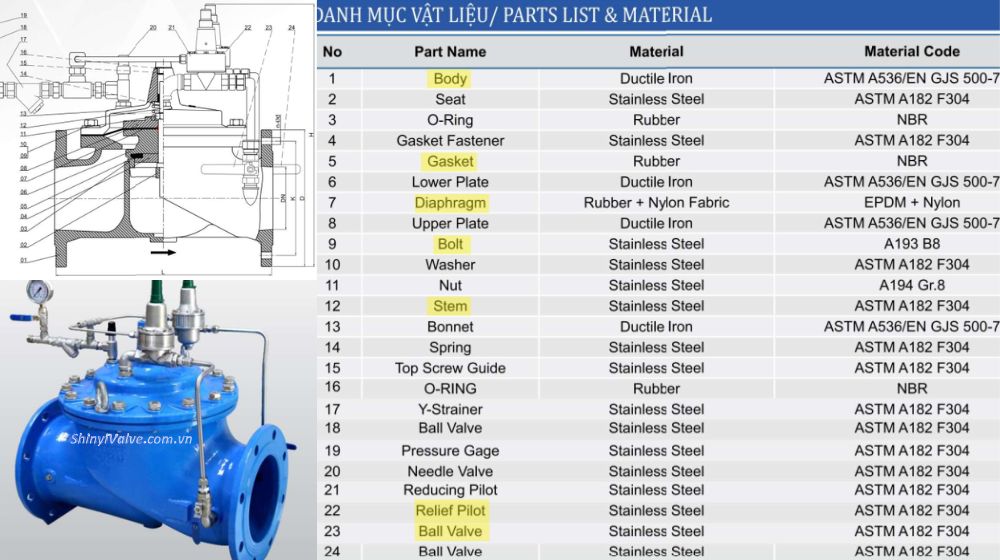

3. Cấu tạo của van Shinyi H600 DN100

Van Shinyi H600 DN100 được thiết kế theo cụm van chính và cụm điều khiển áp suất lắp phía trên. Cấu tạo này cho phép Shinyi H600-0100 phản ứng nhanh khi xuất hiện sóng áp lực bất thường trong đường ống. Các bộ phận chính có thể đến như sau:

• Thân van và nắp van: Được chế tạo từ gang cầu với mác ASTM A536
• Màng van: Là bộ phận giúp đóng/mở van theo sự thay đổi áp suất, làm bằng cao su EPDM + nylon
• Trục van: Chế tạo bằng vật liệu inox theo chuẩn ASTM A182 F304
• Cụm pilot điều khiển: Bao gồm các loại van nước như van bi, van kim, van y lọc,…

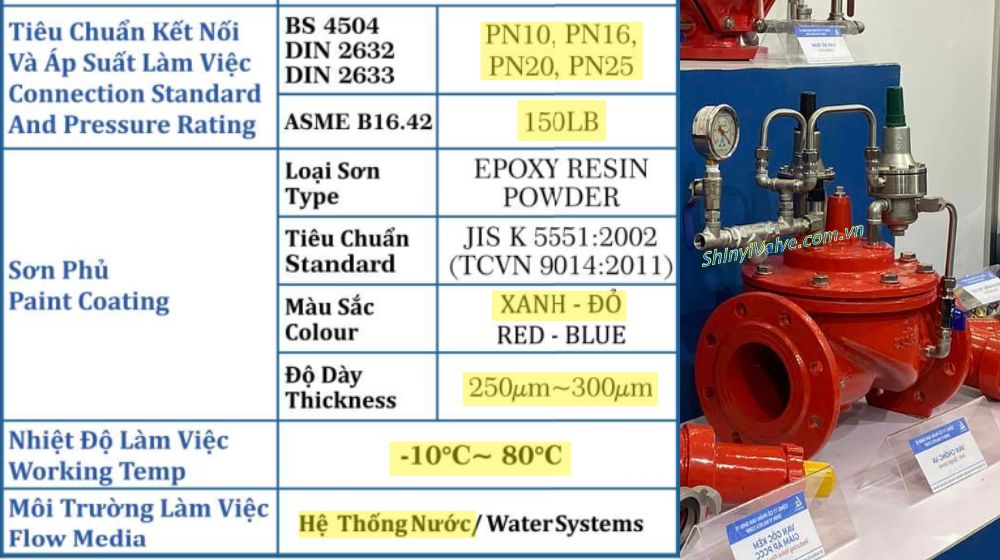

4. Đặc điểm kỹ thuật của Shinyi H600-0100

Các thông số kỹ thuật của Shinyi H600-0100 thể hiện rõ khả năng chịu áp, độ bền và mức độ ổn định khi làm việc trong hệ thống có nguy cơ va đập thủy lực. Dưới đây là những tiêu chuẩn và điều kiện vận hành cơ bản của dòng van Shiyni H600 DN100 này:

• Áp suất làm việc:
  • Tiêu chuẩn mặt bích: BS 4504, DIN 2632, DIN 2633
  • Tương đương: ASME B16.42 – Class 150LB
  • Cấp áp lực: PN10, PN16, PN20, PN25
• Nhiệt độ làm việc: -10°C ~ 80°C
• Môi trường sử dụng: Hệ thống nước sạch

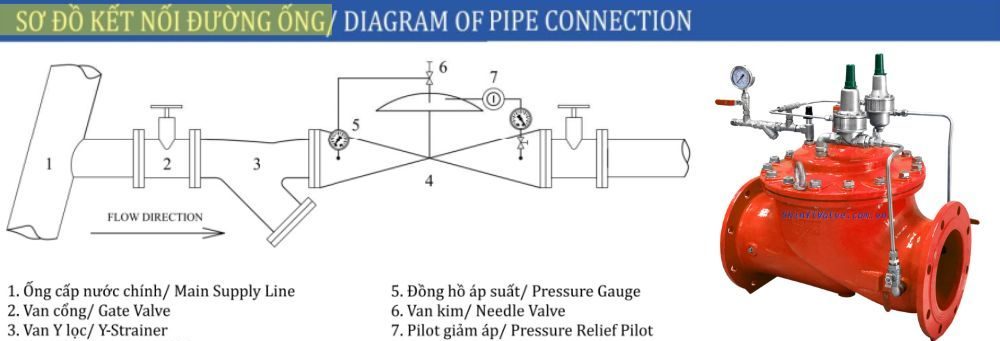

5. Sơ đồ kết nối của van Shinyi H600 DN100

Sơ đồ kết nối của Shinyi H600-0100 thể hiện vị trí lắp đặt đúng thứ tự thiết bị giúp van Shinyi H600 DN100 phản ứng nhanh khi áp suất tăng đột ngột và bảo vệ toàn bộ hệ thống. Thứ tự lắp đặt khuyến nghị như sau:

• Ống cấp nước chính ➝ Van cổng Shinyi ➝ Y lọc Shinyi ➝ Cụm thân van Shinyi H600 DN100 ➝ Đồng hồ áp suất ➝ Van kim ➝ Pilot xả áp
