H600-0200

Thuộc thương hiệu van Shinyi, model van Shinyi H600 DN200 được thiết kế chuyên biệt cho hệ thống DN200 có nguy cơ xảy ra va đập thủy lực. Với cơ chế điều khiển pilot chính xác, thiết bị đảm bảo kiểm soát áp suất ổn định và an toàn.

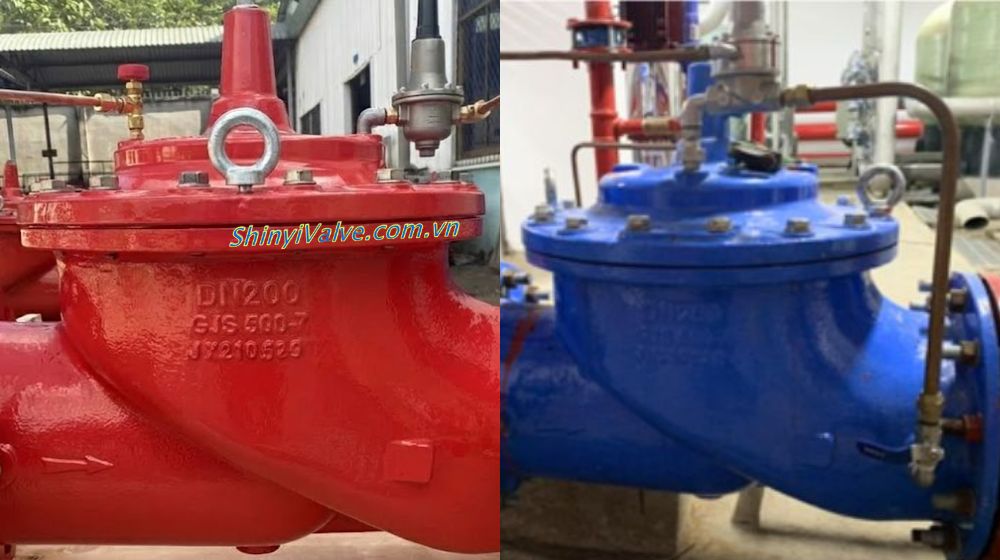

1. Van Shinyi H600 DN200 là gì

Van Shinyi H600 DN200 hay còn được biết đến là model Shinyi H600-0200 là dòng van chống va Shinyi được thiết kế cho hệ thống đường ống kích thước DN200. Thiết bị có nhiệm vụ xả áp kịp thời khi xuất hiện hiện tượng tăng áp đột ngột do dừng bơm hoặc thay đổi lưu lượng nhanh, từ đó bảo vệ đường ống và thiết bị khỏi nguy cơ nứt vỡ, hư hỏng.

Van Shinyi H600 DN200 có thân làm từ gang cầu chắc chắn, chịu áp lực tốt và độ bền cao trong môi trường hệ thống cấp nước, nên thường được lắp đặt tại trạm bơm, tuyến ống chính hoặc các vị trí có nguy cơ xảy ra va đập thủy lực cao trong hệ thống cấp nước.

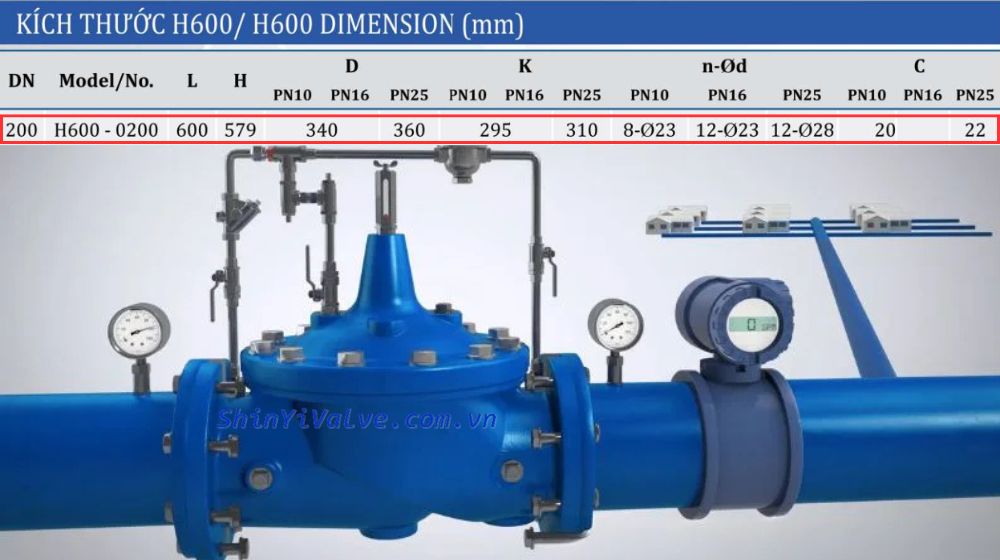

2. Kết nối và kích thước của Shinyi H600-0200

Để lựa chọn và lắp đặt đúng kỹ thuật, việc nắm rõ kiểu kết nối và thông số kích thước của van là rất quan trọng. Dưới đây là thông tin chi tiết của model Shinyi H600-0200, giúp đảm bảo tương thích với hệ thống đường ống và cấp áp sử dụng:

• Kiểu kết nối: Mặt bích
• Kích cỡ DN200 (> Xem thêm DN200 là phi bao nhiêu)
• L (chiều dài): 600 mm
• H (chiều cao): 579 mm
• Thông số mặt bích theo áp suất:
  • PN10/PN16
    • Đường kính ngoài mặt bích (D): 340mm
    • Đường kính vòng bulong (K): 295mm
    • Số lỗ & đường kính lỗ bulong (n-Ød): 8-Ø23 (PN10) / 12-Ø23 (PN16)
    • Chiều dày mặt bích (C): 20mm
  • PN20
    • D: 360mm
    • K: 310mm
    • n-Ød: 12-Ø28
    • C: 22mm

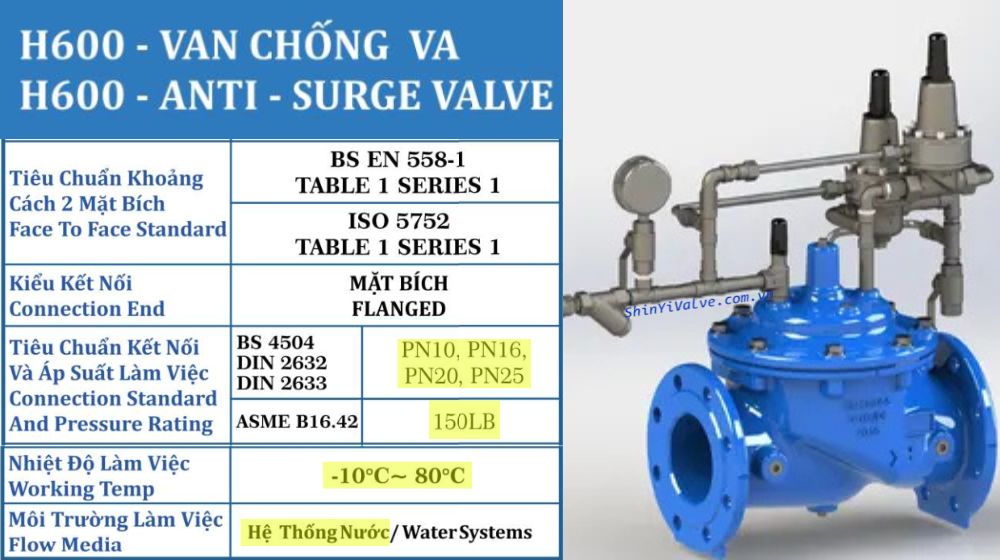

3. Môi trường làm việc của van Shinyi H600 DN200

Để van Shinyi H600 DN200 vận hành ổn định và phát huy tối đa hiệu quả chống va đập thủy lực việc hiểu rõ môi trường làm việc, tiêu chuẩn kết nối, áp suất và nhiệt độ vận hành của loại van nước này là yếu tố quan trọng. Dưới đây là các điều kiện kỹ thuật cơ bản mà Shinyi H600-0200 đáp ứng trong thực tế sử dụng:

• Môi trường làm việc: Hệ thống nước
• Áp suất làm việc:
  • PN10, PN16, PN20, PN25 (BS 4504 / DIN 2632 & 2633)
  • 150LB (ASME B16.42)
• Nhiệt độ làm việc: -10°C ~ 80°C

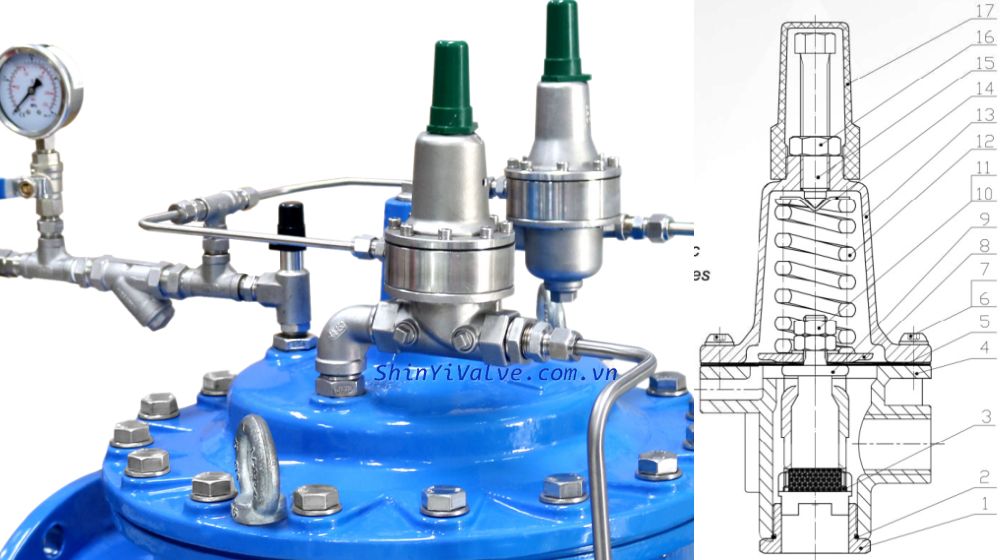

4. Pilot xả áp trên thân Shinyi H600-0200 có tác dụng gì

Pilot xả áp là bộ phận điều khiển quan trọng giúp van Shinyi H600-0200 phản ứng kịp thời khi áp suất trong hệ thống tăng đột ngột. Đây chính là cơ cấu quyết định việc đóng / mở của van chính. Tác dụng chính của pilot như sau:

• Cảm nhận áp suất đường ống liên tục
• Tự động mở khi áp vượt ngưỡng cài đặt
• Xả áp buồng điều khiển để van chính mở nhanh
• Tự đóng khi áp suất trở lại mức an toàn
• Bảo vệ đường ống và máy bơm khỏi hiện tượng búa nước

Ngoài ra, để van Shinyi H600 DN200 hoạt động chính xác và phản ứng kịp thời khi xảy ra quá áp, việc lắp đặt theo đúng sơ đồ kỹ thuật là yêu cầu tiên quyết. Dưới đây là sơ đồ lắp đặt Shinyi H600-0200 chuẩn kỹ thuật và tuần tự như sau:

• 1. Ống cấp nước chính  ➝ 2. Van cổng DN200 ➝ 3. Y lọc Shinyi ➝ 4. Cụm van Shinyi H600 DN200 ➝ 5. Đồng hồ áp suất ➝ 6. Van kim ➝ 7. Pilot giảm áp

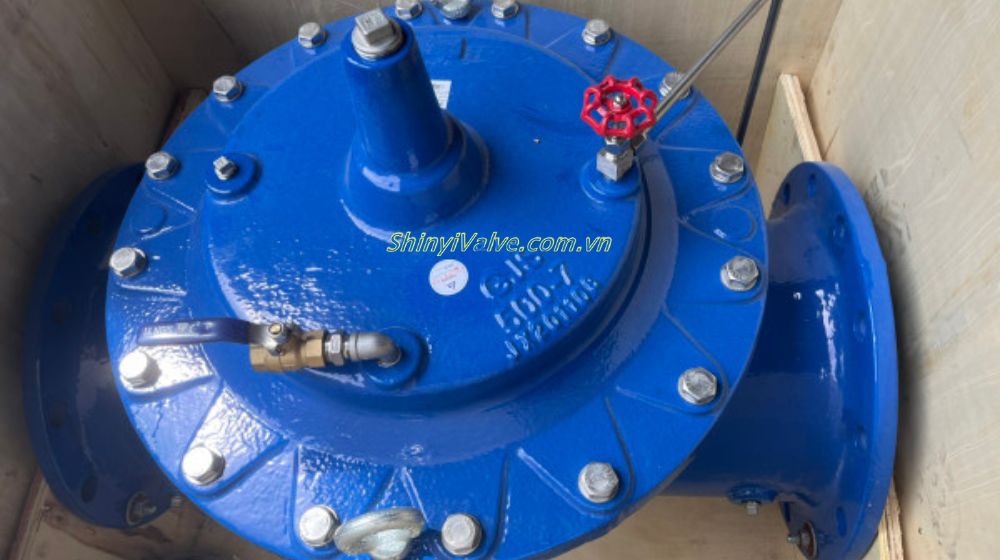

5. Địa chỉ bán van Shinyi H600 DN200

Là đại lý ủy quyền van Shinyi, chúng tôi cung cấp van chống va H600 DN200 chính hãng với kho lớn ở Hà Nội và TP. Hồ Chí Minh, đảm bảo:

• Giá cạnh tranh theo thị trường
• Tư vấn kỹ thuật chi tiết theo yêu cầu hệ thống
• Hỗ trợ lắp đặt & cài đặt pilot
• Giao hàng, bảo hành nhanh chóng
