RVCX DN80

Van cổng Shinyi RVCX DN80 được thiết kế chuyên biệt cho hệ thống đường ống nước DN80, đặc biệt là các tuyến ống lắp đặt dưới mặt đất. Việc lựa chọn đúng loại van nước model Shinyi RVCX-0080 là điều quan trọng, giúp hệ thống hoạt động ổn định, giảm chi phí bảo trì và tránh những sai lầm gây ảnh hưởng đến toàn bộ mạng lưới đường ống.

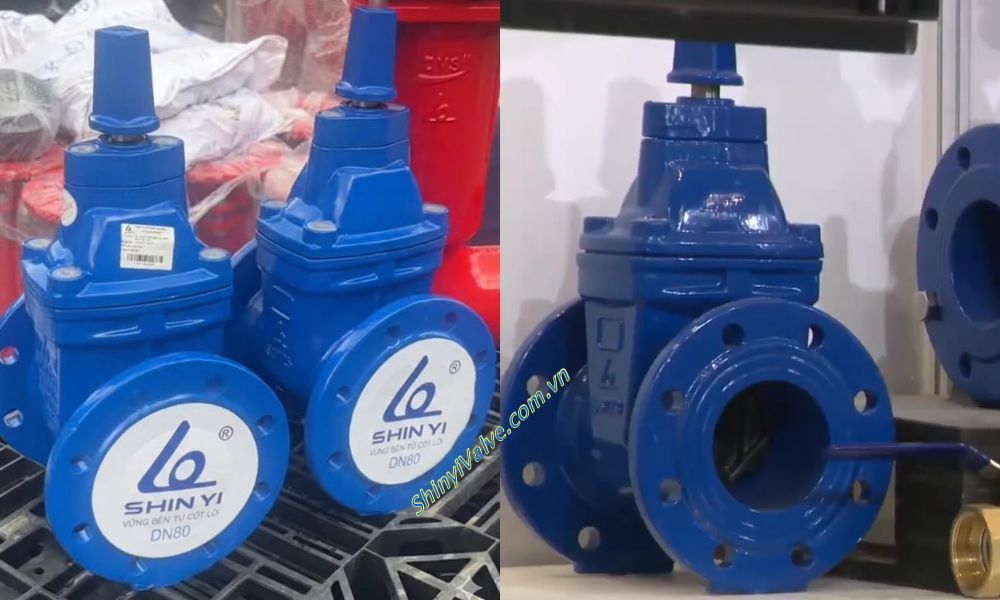

1. Thế nào là van cổng Shinyi RVCX DN80

Với các tuyến ống chôn ngầm hoặc đặt trong hố van, van cổng nắp chụp Shinyi là lựa chọn hợp lý nhất. Hiểu rõ cấu tạo và mục đích thiết kế của van cổng Shinyi RVCX DN80 giúp khách hàng chọn đúng thiết bị cho công trình

• Van cổng Shinyi RVCX DN80 là loại van cổng Shinyi dạng ty chìm sử dụng nắp chụp vận hành thay cho tay quay truyền thống
• Khi đóng hoặc mở van, người điều khiển sử dụng trục vận hành chuyên dụng kết nối với nắp chụp.
  • Cho phép lắp đặt van dưới mặt đất trong hố van hoặc hộp van
  • Tăng độ an toàn và chống phá hoại bên ngoài
• Kích cỡ van cổng DN80 thường được sử dụng cho các tuyến ống cấp nước nhánh trong khu dân cư, khu công nghiệp hoặc mạng lưới phân phối nước đô thị.
• Đĩa van cổng Shinyi RVCX DN80 được bọc cao su EPDM toàn phần. Khi đóng van, lớp cao su ép chặt vào thân van, tạo độ kín tốt và ngăn rò rỉ nước trong thời gian dài.

2. Chi tiết ký hiệu van Shinyi RVCX-0080

Khi đặt hàng van cổng Shinyi RVCX DN80, nhiều người chỉ quan tâm đến kích thước DN mà bỏ qua cấu trúc mã model, dẫn đến việc đặt nhầm cấu hình van. Nhà sản xuất ShinYi quy định mã model rõ ràng, và khi hiểu đúng cấu trúc này, bạn đọc có thể xác định chính xác cấu hình sản phẩm.

• RV – Ty chìm (non-rising stem): Trục van không nâng lên khi vận hành, giúp van hoạt động ổn định trong không gian hạn chế.
• C – Cap (nắp chụp): Van sử dụng đầu nắp chụp thay vì tay quay, phù hợp cho hệ thống van chôn ngầm.
• X – Flange: Hai đầu kết nối mặt bích tiêu chuẩn, giúp lắp đặt chắc chắn với hệ thống đường ống.
• 0080 – Kích thước DN80: Đường kính danh nghĩa 80 mm, phù hợp cho nhiều hệ thống phân phối nước.
• Các ký hiệu về áp suất
  • Ký hiệu PN: Với 10/16/25 ứng với cấp áp lực PN10/PN16/PN25
  • 1K: Ứng với van theo tiêu chuẩn mặt bích JIS 10K
  • A1: Áp dụng cho van chuẩn ANSI 150LB
• D2: Vật liệu thân van gang cầu
• B/R: Màu sơn epoxy (xanh hoặc đỏ)

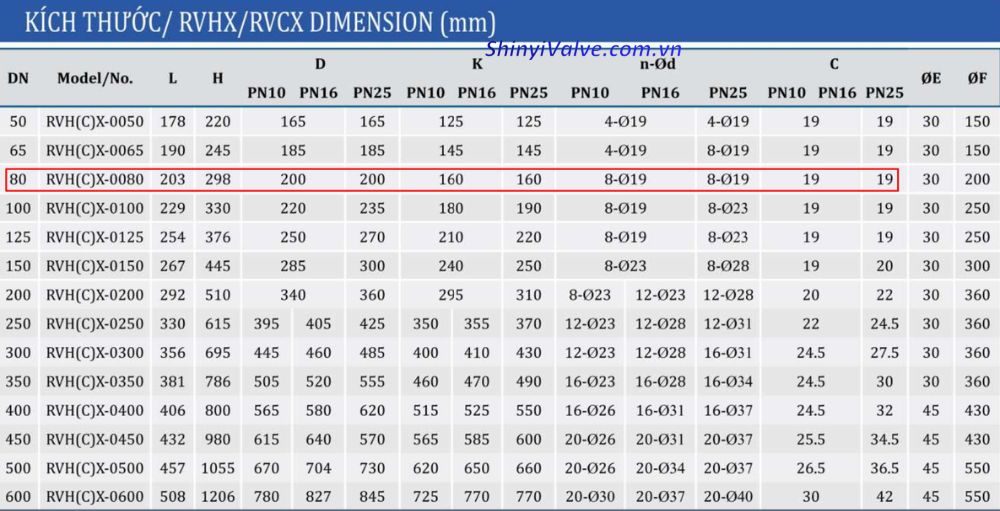

3. Kích thước van cổng Shinyi RVCX DN80

Đối với kỹ sư thiết kế và đơn vị thi công, kích thước van cổng Shinyi RVCX DN80 là thông số không thể bỏ qua. Vì vậy chúng tôi luôn khuyên các kỹ sư kiểm tra bảng kích thước ngay từ giai đoạn thiết kế.

• Chiều dài van L: 203 mm
• Chiều cao van H: 298 mm
• Đường kính mặt bích D: 200 mm
• Đường kính vòng bulong K: 160mm
• Số lỗ bulong n: 8 lỗ
• Đường kính lỗ bulong Ød: Ø19

4. Kho van gang Shinyi RVCX-0080

Một trong những yếu tố quan trọng khi lựa chọn nhà cung cấp van cổng Shinyi RVCX DN80 là khả năng tồn kho và cung ứng nhanh. Trong đó nổi bật là đại lý van Shinyi chúng tôi

• Với kho hàng có mặt tại phía Bắc và phía Nam, được nhập kho van cổng Shinyi RVCX DN80 với số lượng lớn để phục vụ các dự án cấp nước và hạ tầng đô thị.
• Hỗ trợ tư vấn lắp đặt van, báo giá chính xác và vận chuyển nhanh trên khắp 34 tỉnh thành
• Được đóng gói cẩn thận bằng túi bảo vệ và pallet nhằm đảm bảo lớp sơn epoxy không bị trầy xước trong quá trình vận chuyển.
