GRHX DN200

Van cổng Shinyi GRHX DN200 là dòng van cổng ty nổi Shinyi kích thước lớn được thiết kế theo tiêu chuẩn quốc tế, giúp kiểm soát dòng chảy hiệu quả, vận hành ổn định và dễ dàng quan sát trạng thái đóng mở. Việc lựa chọn đúng loại van nước này đóng vai trò quyết định đến độ ổn định và độ bền của toàn bộ hệ thống DN200.

1. Van cổng Shinyi GRHX DN200 là gì

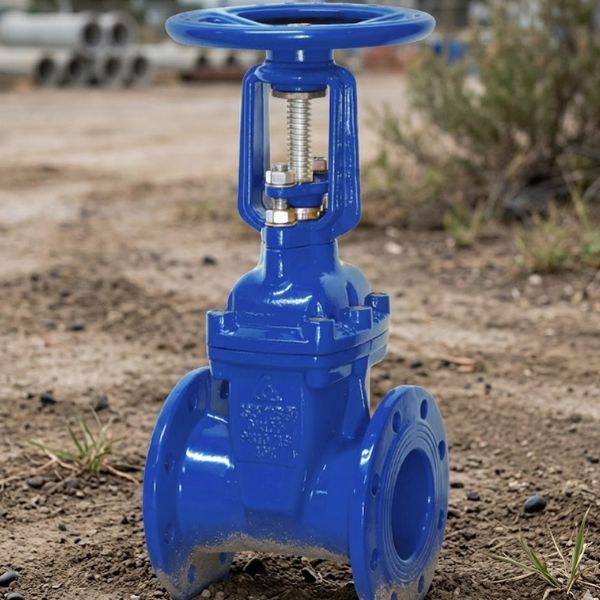

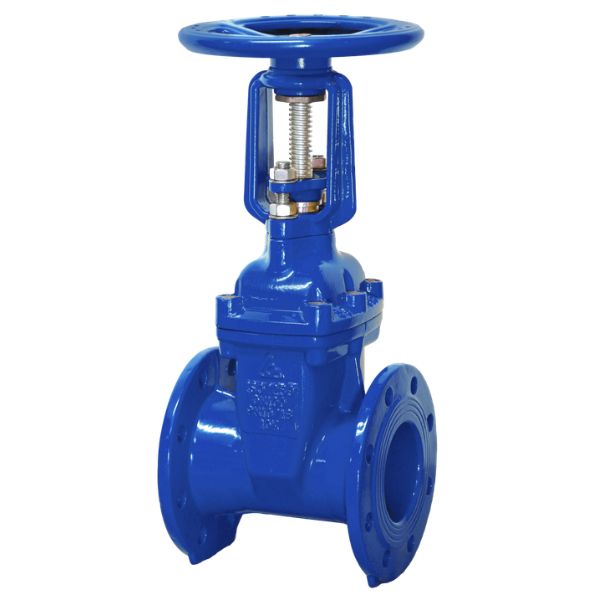

Van cổng Shinyi GRHX DN200 là loại van cổng Shinyi chủng loại ty nổi, có kích cỡ đầu nối bích là DN200 (tương ứng với 8 inch)

• Là một trong những lựa chọn đáng tin cậy, nhờ thiết kế ty nổi giúp nhận biết trạng thái vận hành trực quan, hạn chế các lỗi đóng mở trong hệ thống.
  • Khi vận hành, trục ty van di chuyển lên xuống theo chuyển động của đĩa van
  • Giúp người vận hành dễ dàng nhận biết trạng thái mở hoặc đóng của van chỉ bằng cách quan sát vị trí trục.

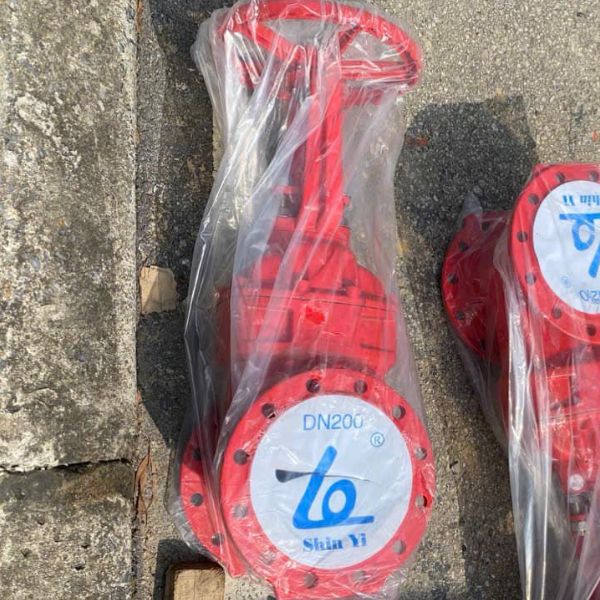

• Model Shinyi GRHX-0200 được sản xuất cho kích thước DN200, phù hợp với các tuyến ống có đường kính danh nghĩa 200mm.

2. Mã Shinyi GRHX-0200 có ý nghĩa gì

Khi đọc catalogue hoặc đặt hàng van cổng Shinyi GRHX DN200, hiểu rõ ý nghĩa mã van là điều bắt buộc đối với kỹ sư thiết kế và người mua vật tư. Mã Shinyi GRHX-0200 không phải là ký hiệu ngẫu nhiên. Nhà sản xuất sử dụng hệ thống mã hóa để mô tả chính xác cấu tạo, phương thức vận hành và kích thước của van.

• GR – Rising Stem Gate Valve: Chỉ dòng van cổng ty nổi
• H – Handwheel: Van vận hành bằng tay quay
• X – Flange: Kiểu kết nối mặt bích
• 0200 – Cỡ van: Chỉ kích cỡ van cổng DN200
• Các ký hiệu liên quan đến áp lực và chuẩn mặt bích
  • Ký hiệu PN: Là 10 (PN10), 16 (PN16), 25 (PN25)
  • Chuẩn JIS: Với 1K tương ứng với van đạt tiêu chuẩn mặt bích JIS 10K
  • Chuẩn ANSI: Có ký hiệu A1 đối với van có cấp áp suất danh định 150LB
• D2: Ký hiệu vật liệu gang cầu
• B hoặc R: Chỉ màu sơn phủ epoxy trên bề mặt van

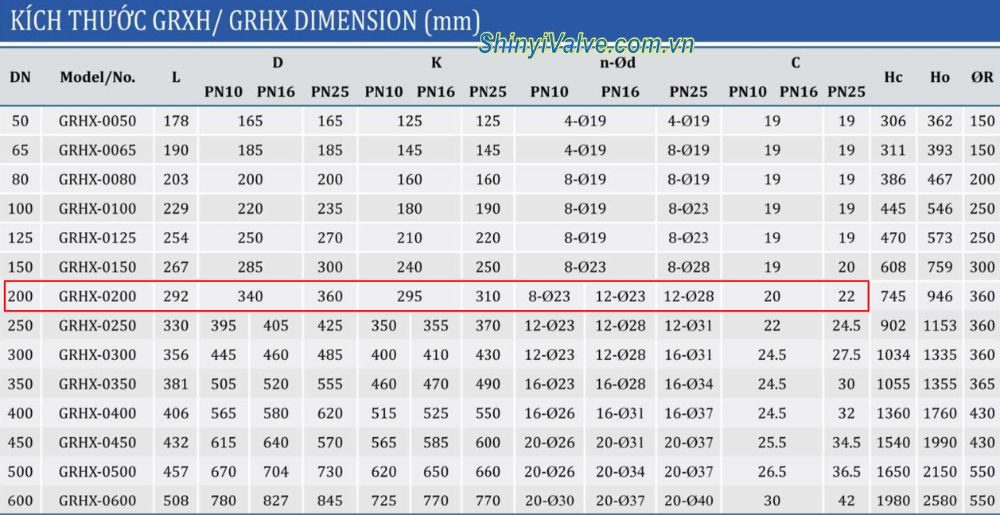

3. Chi tiết kích thước van cổng Shinyi GRHX DN200

Đối với các mạng lưới đường ống công nghiệp DN200, kích thước lắp đặt van cổng Shinyi GRHX DN200 cần chính xác theo tiêu chuẩn. Chỉ cần sai lệch nhỏ trong khoảng cách mặt bích hoặc số lượng lỗ bulong, quá trình thi công sẽ gặp khó khăn. Dưới đây là một số thông số quan trọng của Shinyi GRHX-0200:

• Chiều dài thân van (L): 292 mm
• Đường kính mặt bích (D):
  • PN10/PN16: 340 mm
  • PN25: 360mm
• Đường kính vòng bulong (K):
  • PN10/PN16: 295 mm
  • PN25: 310mm
• Số vòng bulong (n): 8 ~ 12
• Đường kính bulong (Ød): 23mm ~ 28mm
• Độ dày mặt bích (C): 20mm ~ 22mm

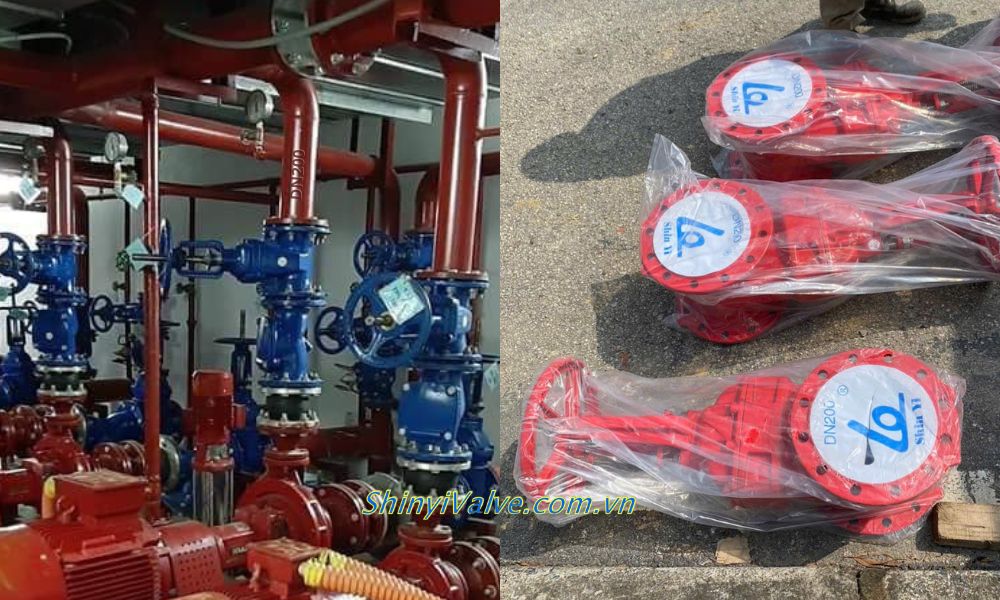

Các thông số này cho phép van cổng Shinyi GRHX DN200 tương thích với nhiều tiêu chuẩn mặt bích phổ biến trong hệ thống cấp nước và PCCC.

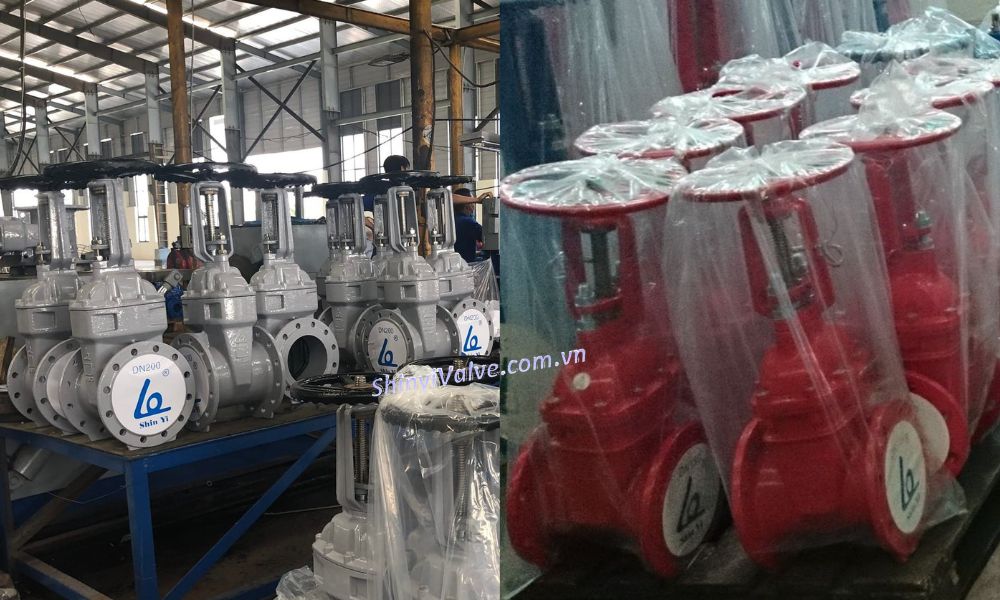

4. Nhà máy sản xuất van cổng Shinyi GRHX DN200

Nguồn gốc sản xuất luôn là yếu tố quan trọng khi lựa chọn van cổng Shinyi GRHX DN200. Dòng van này được sản xuất trực tiếp tại nhà máy Shin Yi – thương hiệu van có uy tín trong ngành cấp thoát nước.

• Nhà máy áp dụng nhiều tiêu chuẩn kỹ thuật quốc tế trong sản xuất van, chẳng hạn như BS5163, BS EN1074,…
• Thân van được chế tạo từ gang cầu – vật liệu có độ bền cao và khả năng chịu áp lực tốt hơn gang xám thông thường (tham khảo từ bài viết: Gang là kim loại gì)
• Bề mặt van phủ sơn epoxy tĩnh điện, giúp chống ăn mòn trong môi trường nước và môi trường ngoài trời.
