TFHA-0100

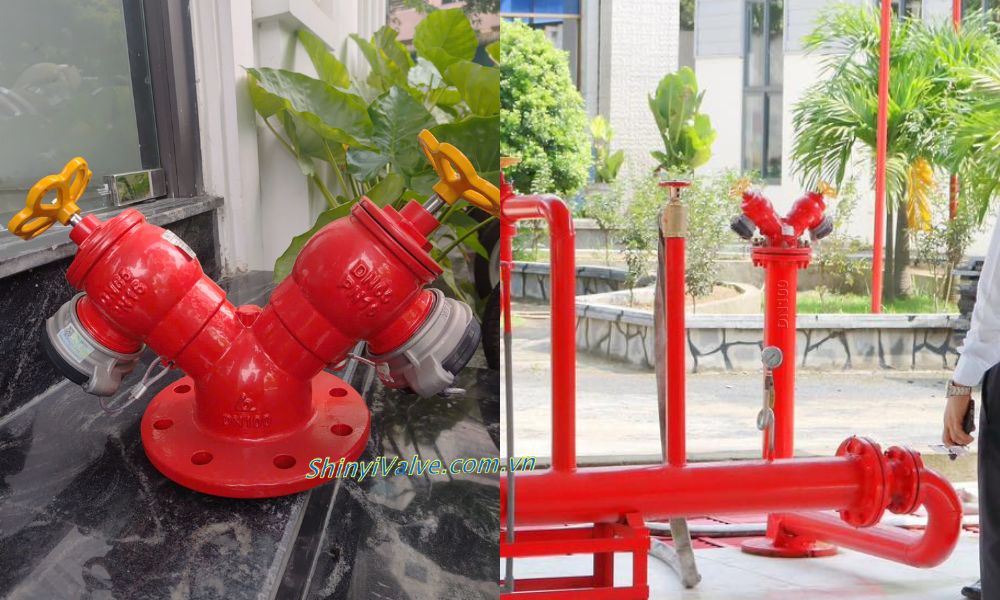

Trụ Shinyi TFHA DN100 chính là dòng trụ PCCC ngoài nhà Shinyi được thiết kế cho các hệ thống ống cỡ DN100 cấp nước chữa cháy chuyên nghiệp, đáp ứng yêu cầu kỹ thuật nghiêm ngặt của công trình dân dụng và công nghiệp.

1. Trụ Shinyi TFHA DN100 là gì

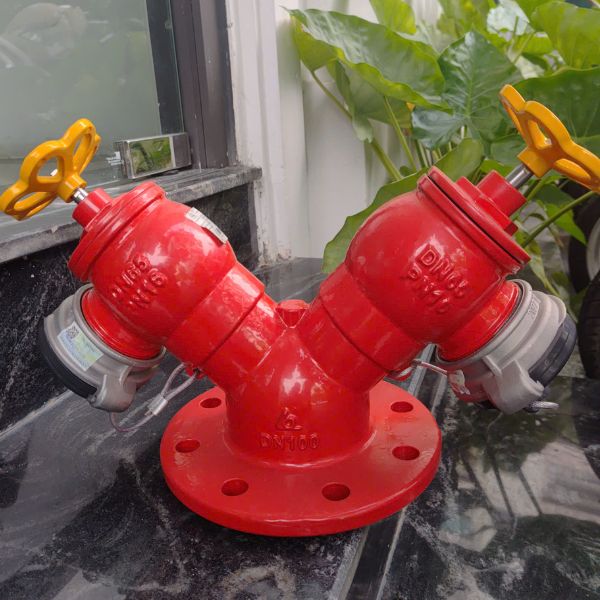

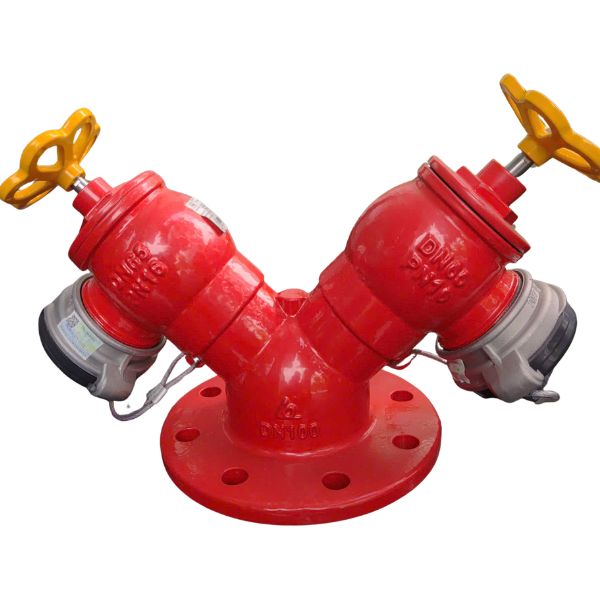

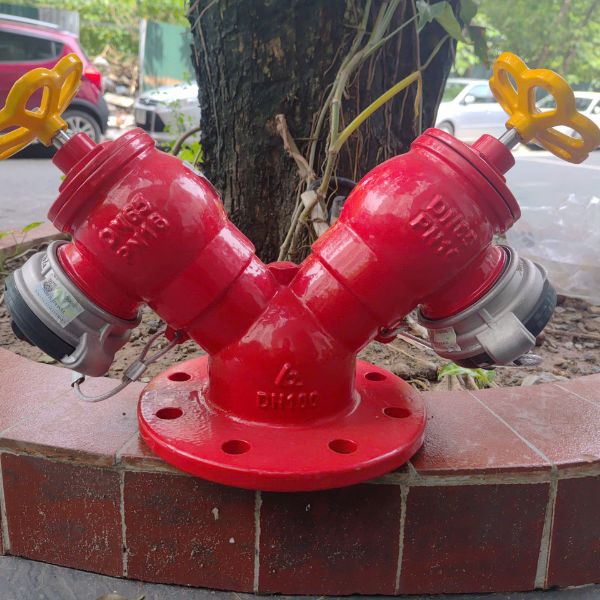

Trụ Shinyi TFHA DN100 (mã đặt hàng: TFHA-0100) là trụ cứu hỏa Shinyi, kết nối mặt bích DN100, thiết kế dạng chữ Y với hai cửa xả ngang. Bên cạnh đó, trụ còn sở hữu những đặc điểm nổi bật sau

• Được chế tạo từ gang cầu chất lượng cao, sơn phủ epoxy màu đỏ chuyên dụng cho môi trường ngoài trời.
• Phù hợp cho đoạn ống kích cỡ DN100 trong các công trình yêu cầu độ ổn định lâu dài, chịu áp tốt và đảm bảo lắp đặt kín khít
• Có thể kết hợp với một số thiết bị van khác trong hệ thống, chẳng hạn như van cổng DN100, y lọc DN100,…

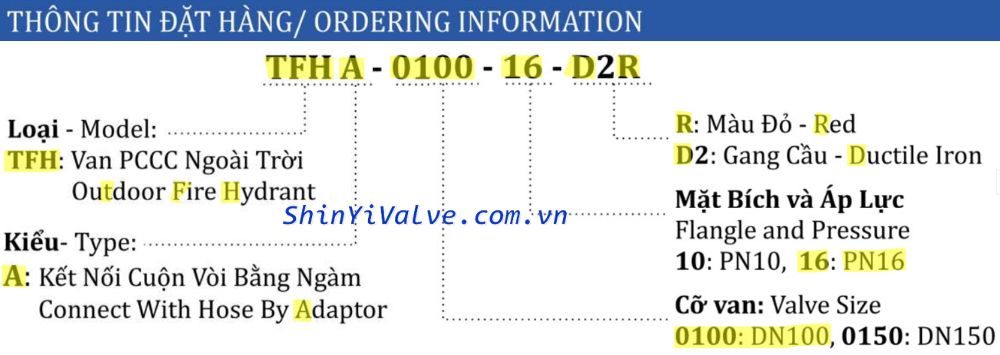

2. Trụ TFHA-0100 có ký hiệu gì

Hiểu rõ ký hiệu trụ Shinyi TFHA DN100 giúp người mua đặt hàng chính xác và tránh sai sót kỹ thuật trong quá trình thi công. Nhiều công trình chậm tiến độ chỉ vì đặt nhầm áp lực hoặc vật liệu. Với dòng TFHA-0100, từng ký tự trong mã đều mang ý nghĩa kỹ thuật rõ ràng, không phải ký hiệu ngẫu nhiên.

• TFH: Trụ PCCC ngoài trời (Outdoor Fire Hydrant)
• A: Kiểu kết nối cuộn vòi bằng ngàm (adaptor)
• 0100: Kích thước DN100
• 16: Ký hiệu PN chỉ áp lực làm việc PN16. Ngoài ra có ký hiệu 10 chỉ cấp áp lực PN10
• D2: Gang cầu (Ductile Iron)
• R: Màu đỏ tiêu chuẩn PCCC

Khi kỹ thuật viên lập hồ sơ kỹ thuật cho dự án thi công trụ Shinyi TFHA DN100, hãy ghi đầy đủ mã như trên. Việc chỉ ghi “trụ DN100” dẫn đến nhầm lẫn giữa PN10 và PN16, hoặc giữa gang xám và gang cầu, ảnh hưởng đến độ bền và độ an toàn hệ thống.

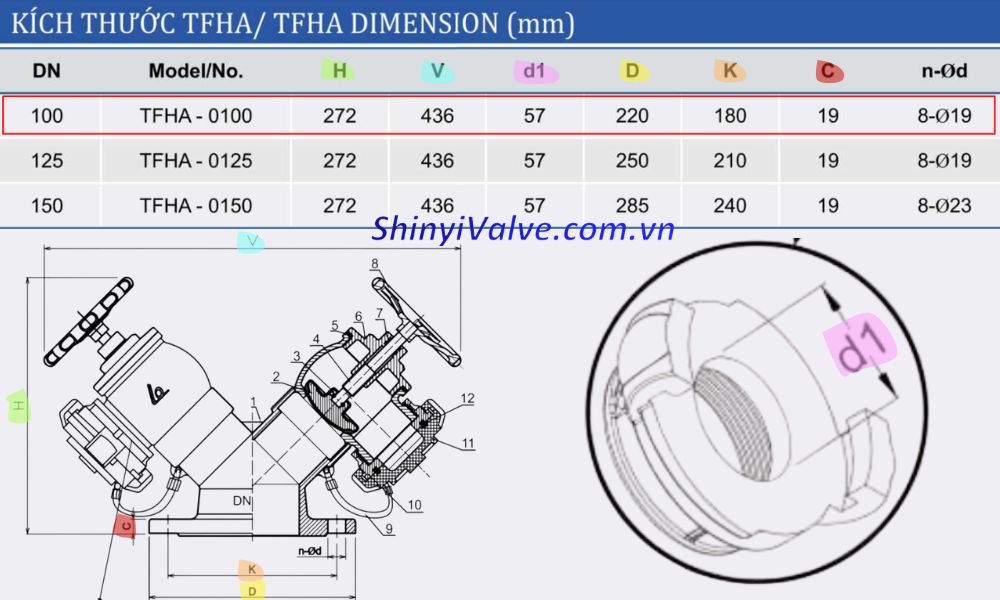

3. Thông số kích thước trụ Shinyi TFHA DN100

Thông số kỹ thuật quyết định khả năng lắp đặt, đồng bộ mặt bích và độ ổn định khi vận hành trụ Shinyi TFHA DN100. Người thiết kế và thi công cần đọc kỹ bảng kích thước để đảm bảo tương thích với tuyến ống chính DN100 và hệ mặt bích tiêu chuẩn.

• Chiều cao tổng thể (H): 272 mm
• Khoảng cách giữa hai van xả (V): 436mm
• Đường kính cửa xả (d1): 57mm
• Đường kính ngoài mặt bích (D): 220 mm
• Khoảng cách tối đa giữa các bulong (K): 180mm
• Số lỗ bulong: 8 lỗ Ø19
• Độ dày mặt bích: 19mm

Ngoài ra, người lắp đặt nên kiểm tra kỹ tiêu chuẩn mặt bích của tuyến ống nhằm đảm bảo đồng bộ khi luồn bulong, tránh phải gia công lại mặt bích tại công trường, gây mất thời gian và chi phí.

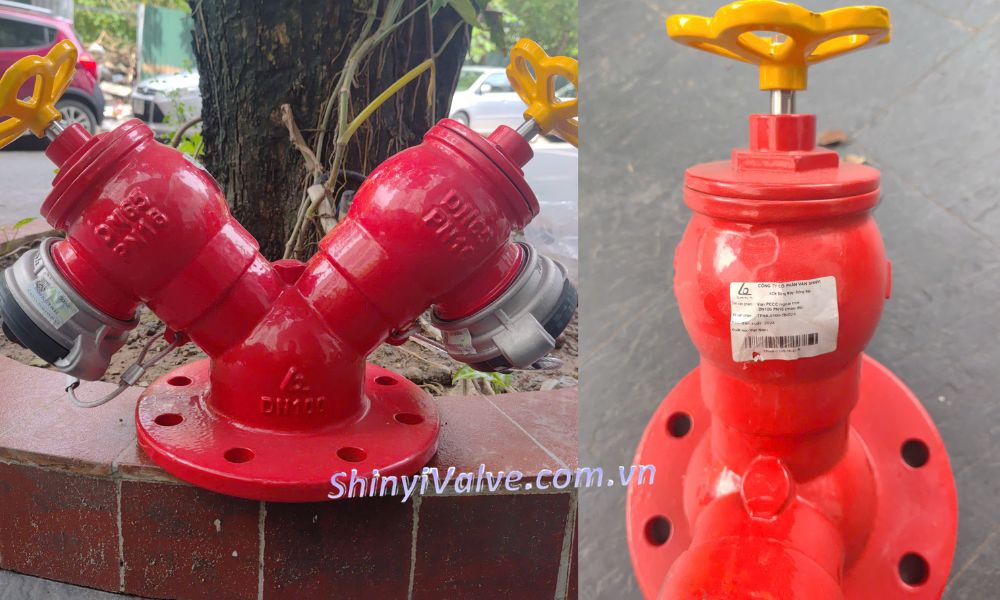

4. Thông tin trên thân trụ TFHA-0100 gồm những gì

Một dòng tru Shinyi TFHA DN100 đạt chuẩn luôn thể hiện đầy đủ thông tin đúc nổi trên thân hoặc thông qua tem nhãn dán trên thân. Đây không chỉ là nhận diện thương hiệu mà còn là bằng chứng kỹ thuật về xuất xứ và cấp áp lực. Trên thân trụ Shinyi TFHA DN100, người dùng sẽ thấy

• Ký hiệu DN100 ở gần mặt bích
• Ký hiệu DN65 ở mỗi van góc gần với đầu ống xả
• Cấp áp lực PN16
• Logo thương hiệu Shinyi
• Thông tin model
• Năm sản xuất và xuất xứ
• Mã vạch

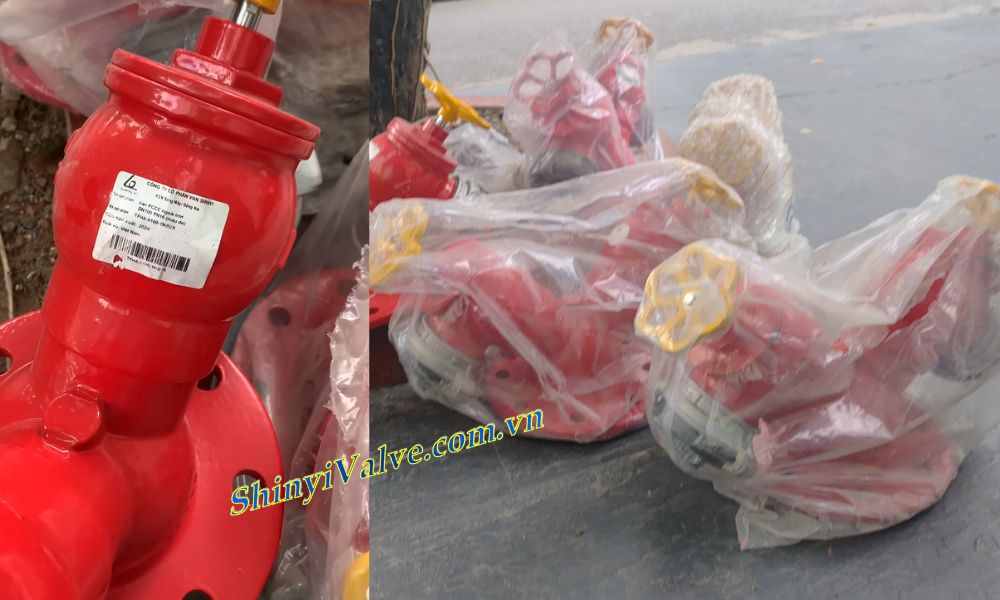

5. Đại lý phân phối trụ Shinyi TFHA DN100

Chọn đúng đơn vị cung cấp trụ Shinyi TFHA DN100 quyết định tiến độ và sự ổn định lâu dài của hệ thống. Khách hàng có thể lựa chọn đại lý van Shinyi chúng tôi

• Với kho hàng đặt tại hai thành phố lớn là Hà Nội và thành phố Hồ Chí Minh
• Cung cấp đầy đủ chứng nhận chất lượng (CO/CQ), tài liệu kỹ thuật và bản vẽ
• Trụ còn nguyên tem nhãn, bao bì bảo vệ xung quanh, đảm bảo nguyên vẹn khi đến tay người tiêu dùng
