EMD DN125

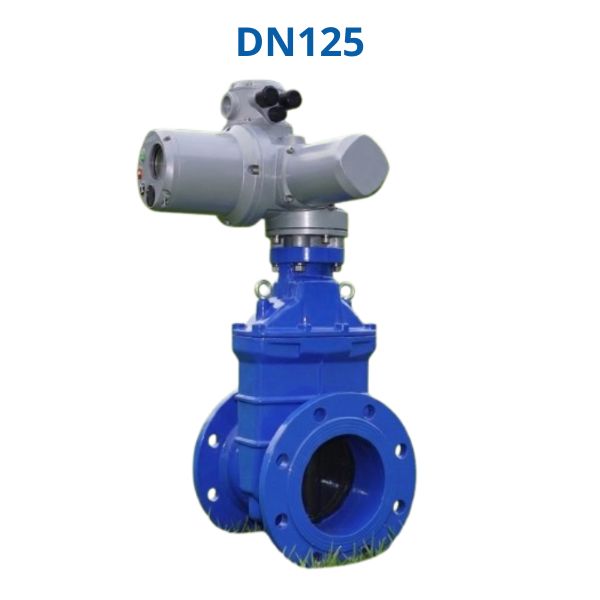

Van Shinyi EMD DN125 là dòng van cổng được thiết kế cho các tuyến ông lưu lượng lớn với sự kết hộp bộ điều khiển tự động EMD15 thông minh

1. Van Shinyi EMD DN125 thường được lắp ở đâu

Van Shinyi EMD DN125 là dòng van cổng động cơ điện Shinyi được thiết kế cho các tuyến đường ống có lưu lượng trung bình lớn, nơi cần điều khiển đóng mở tự động thay vì vận hành thủ công bằng tay quay

So với các kích thước nhỏ hơn, van cổng DN125 dòng EMD thường xuất hiện tại những vị trí quan trọng trong hệ thống như:

• Tuyến ống phân phối nước chính
• Trạm bơm tăng áp
• Hệ thống PCCC trong nhà máy
• Khu công nghiệp và nhà xưởng sản xuất
• Hệ thống HVAC công suất lớn
• Bể chứa và trạm xử lý nước

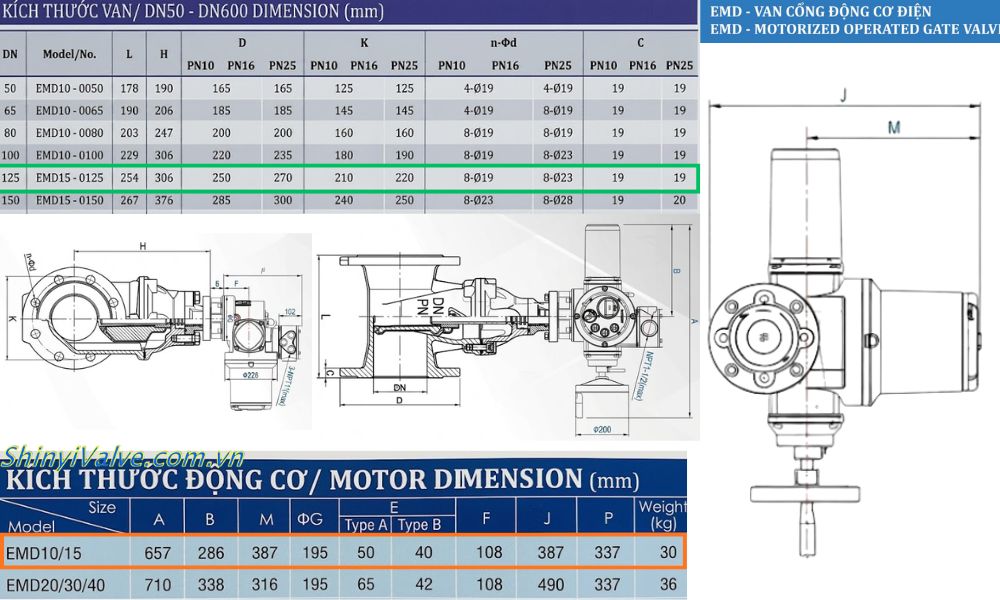

2. Kích thước của Shinyi EMD-0125

Đối với van cổng mặt bích dòng Shinyi EMD-0125, nhà sản xuất đã công bố đầy đủ thông số kích thước thân van và bộ truyền động điện nhằm hỗ trợ kỹ sư thiết kế cũng như đơn vị thi công bố trí không gian lắp đặt phù hợp. Các thông số cơ bản của van Shinyi EMD DN125 gồm:

• Kích thước danh nghĩa: DN125 >> Đọc thêm DN125 là phi bao nhiêu
• Chiều dài thân van (L): 267 mm
• Chiều cao thân van (H): 380 mm
• Đường kính ngoài mặt bích (D): 250 ~ 270 mm
• Khoảng cách tâm các lỗ bulong (K): 210 ~ 220 mm
• Tổng số lỗ bulong (n): 8 lỗ
• Đường kính lỗ bulong (Ød): Ø23 mm

Kích thước bộ truyền động điện của van Shinyi EMD DN125 là:

• Chiều dài tổng thể (A): 657 mm
• Chiều rộng bộ động cơ (B): 286 mm
• Chiều dài cụm điều khiển (M): 337 mm
• Chiều cao lắp đặt (J): 387 mm

Do được tích hợp thêm bộ động cơ điện phía trên nên khi bố trí thực tế người dùng cần tính toán cả không gian vận hành và bảo trì để tránh ảnh hưởng tới các thiết bị lân cận trong hệ thống

3. Vì sao van Shinyi EMD DN125 phù hợp với hệ thống tự động hóa

Điểm khác biệt lớn nhất của van Shinyi EMD DN125 nằm ở khả năng vận hành hoàn toàn tự động thông qua bộ truyền động EMD-Y. Thay vì phải thao tác trực tiếp bằng tay quay, người vận hành có thể:

• Đóng mở van từ phòng điều khiển
• Theo dõi trạng thái hoạt động từ xa
• Kết nối với hệ thống SCADA
• Kết nối với hệ thống BMS
• Giảm thời gian vận hành thủ công
• Hạn chế sai sót khi vận hành

4. Các tiêu chuẩn mặt bích của van Shinyi EMD DN125

Một trong những thông tin kỹ thuật cần kiểm tra trước khi đặt hàng là tiêu chuẩn mặt bích của van. Hiện nay van Shinyi EMD DN125 được sản xuất với nhiều tiêu chuẩn kết nối khác nhau như:

• Tiêu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• ANSI 150LB

Mỗi tiêu chuẩn sẽ có:

• Đường kính mặt bích khác nhau
• Khoảng cách lỗ bulong khác nhau
• Số lượng bulong khác nhau
• Khả năng chịu áp lực khác nhau

Vì vậy, trước khi lựa chọn van cổng Shinyi, người mua nên đối chiếu trực tiếp với bản vẽ hệ thống hoặc catalogue kỹ thuật để tránh nhầm lẫn trong quá trình lắp đặt

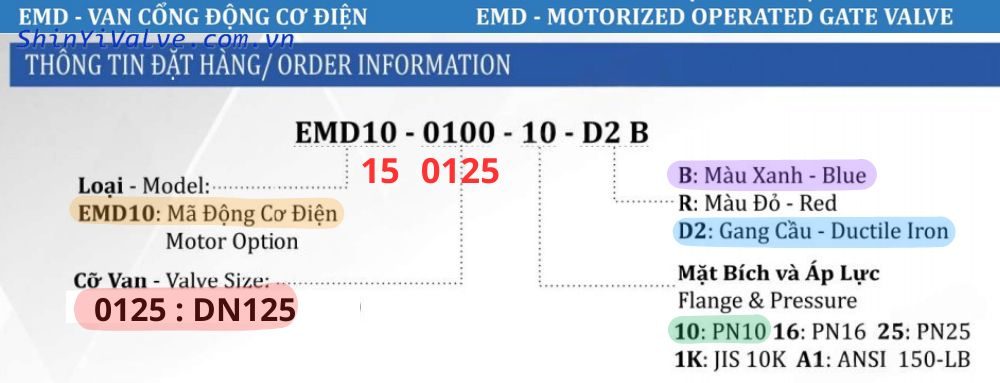

5. Đọc mã đặt hàng Shinyi EMD-0125 như thế nào

Catalogue Shinyi sử dụng hệ thống mã hóa giúp người mua nhận biết nhanh cấu hình sản phẩm. Ví dụ mã đặt hàng là:

EMD10-0125-16-D2 B

Ý nghĩa từng phần gồm:

• EMD15: Bộ truyền động điện EMD
• 0125: Kích thước DN125
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Khi gửi yêu cầu báo giá cho đại lý van Shinyi, người mua nên cung cấp đầy đủ van cổng gang model Shinyi EMD-0125, điện áp sử dụng, tiêu chuẩn mặt bích và cấp áp lực mong muốn để được xác nhận đúng cấu hình sản phẩm trước khi đặt hàng
