EMD DN250

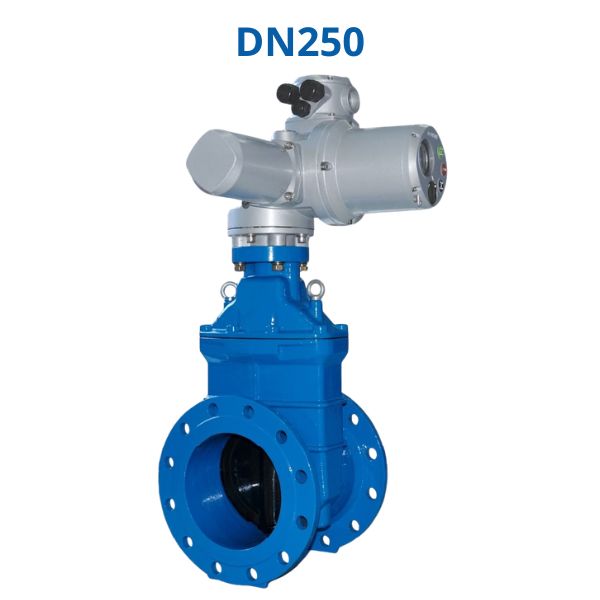

Van Shinyi EMD DN250 là nhóm van điều khiển tự động được trang bị bộ truyền động EMD30 và thiết kế mặt bích 12 bulong giúp tăng độ ổn định khi lắp đặt trên các tuyến ống chính

1. Van Shinyi EMD DN250 thuộc nhóm kích thước nào

Van Shinyi EMD DN250 là một trong những model thuộc nhóm kích thước lớn của dòng van cổng động cơ điện Shinyi. Với đường kính danh nghĩa DN250, sản phẩm thường được sử dụng trên các tuyến đường ống có lưu lượng lớn, nơi yêu cầu khả năng đóng mở tự động và vận hành từ xa.

Trong thực tế, Shinyi EMD-0250 thường xuất hiện tại:

• Nhà máy cấp nước
• Trạm bơm tăng áp
• Hệ thống truyền tải nước sạch
• Nhà máy xử lý nước thải
• Khu công nghiệp quy mô lớn
• Hệ thống PCCC trung tâm

So với các kích thước nhỏ hơn, van Shinyi EMD DN250 đảm nhận vai trò kiểm soát lưu lượng trên các tuyến ống chính nên yêu cầu cao hơn về độ ổn định và khả năng vận hành liên tục.

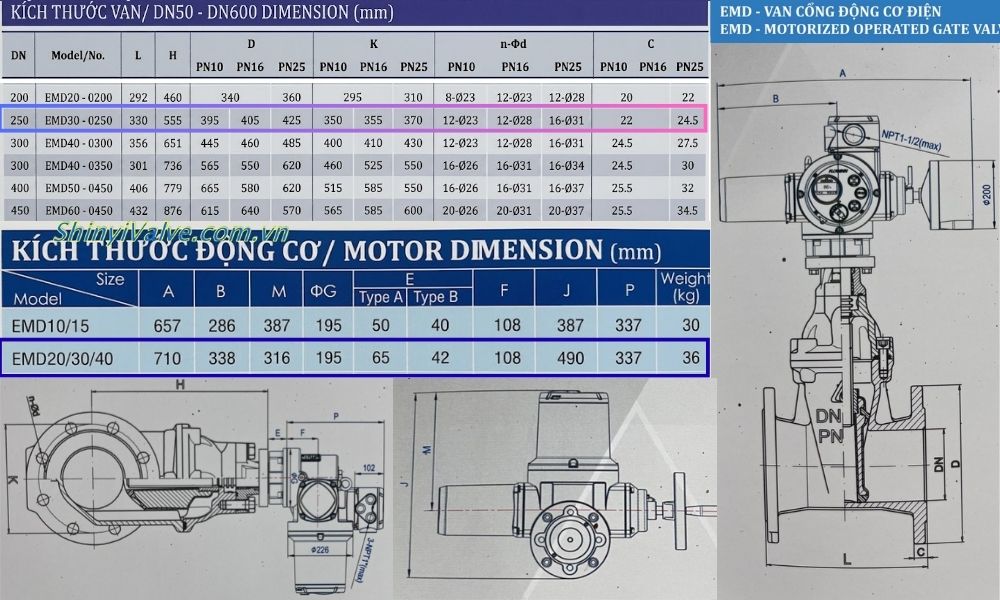

2. Kích thước của Shinyi EMD-0250

Nhà sản xuất Shinyi công bố đầy đủ thông số kích thước nhằm hỗ trợ đơn vị thiết kế và thi công tính toán không gian lắp đặt phù hợp. Các thông số cơ bản của van cổng gang Shinyi EMD-0250 gồm:

• Kích thước danh nghĩa: DN250
• Chiều dài thân van (L): 330 mm
• Chiều cao thân van (H): 550 mm
• Đường kính ngoài mặt bích (D): 395 ~ 425 mm
• Khoảng cách tâm các lỗ bulong (K):350 ~ 370 mm
• Tổng số lỗ bulong (n): 12 lỗ
• Đường kính lỗ bulong (Ød): Ø23 ~ Ø31 mm

• Chiều dài tổng thể (A): 710 mm
• Chiều rộng bộ động cơ (B):  337 mm
• Chiều dài cụm điều khiển (M): 390 mm
• Chiều cao lắp đặt (J): 490 mm
• Kích thước đầu kết nối động cơ (E):
  • Type A: 65 mm (dùng cho dòng van cổng ty nổi RRHX)
  • Type B: 42 mm (dùng cho dòng van cổng ty chìm RVHX)

Do kích thước tương đối lớn nên khi lắp đặt van cổng DN250, cần bố trí đủ không gian cho việc vận hành, kiểm tra và bảo trì bộ truyền động điện trong tương lai.

3. Vai trò của van Shinyi EMD DN250

Không giống các van được lắp trên nhánh phụ, van Shinyi EMD DN250 thường đảm nhận vai trò kiểm soát lưu lượng trên các tuyến ống chính của hệ thống. Một số nhiệm vụ phổ biến của van Shinyi EMD DN250 là:

• Đóng mở nguồn cấp nước cho từng khu vực
• Cô lập đường ống khi bảo trì
• Điều tiết lưu lượng tại trạm bơm
• Hỗ trợ xử lý sự cố khẩn cấp
• Kiểm soát vận hành từ trung tâm điều khiển

Nhờ được tích hợp bộ điều khiển điện, van cổng model Shinyi EMD-0250 giúp người vận hành quản lý hệ thống hiệu quả hơn mà không cần di chuyển đến vị trí lắp đặt thực tế

4. Lưu ý lắp đặt van Shinyi EMD DN250

Khác với các dòng van kích thước nhỏ, van Shinyi EMD DN250 có trọng lượng và kích thước tương đối lớn nên cần được tính toán kỹ trước khi đưa vào hệ thống. Khi lắp đặt van cổng mặt bích dòng Shinyi EMD-0250, người dùng nên lưu ý một số vấn đề sau:

• Kiểm tra kích thước mặt bích của đường ống trước khi lắp đặt
• Đảm bảo đủ không gian cho bộ truyền động điện phía trên van
• Bố trí giá đỡ hoặc gối đỡ phù hợp đối với các tuyến ống dài
• Lắp đặt đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất
• Kiểm tra nguồn điện cấp cho bộ điều khiển trước khi vận hành
• Chừa khoảng không gian phục vụ bảo trì và tháo lắp động cơ sau này

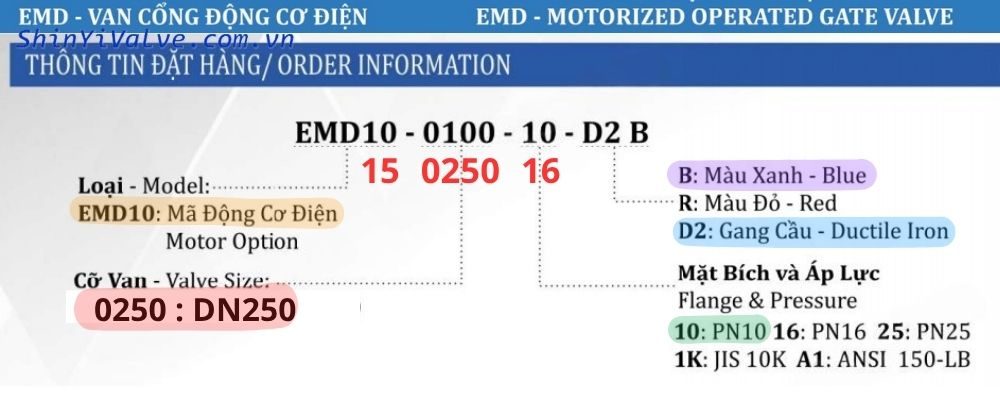

5. Đọc hiểu mã đặt hàng Shinyi EMD-0250

Khi lựa chọn van Shinyi EMD-0250, người mua nên hiểu rõ ý nghĩa của mã đặt hàng để tránh nhầm lẫn về cấu hình kỹ thuật. Ví dụ:

EMD20 – 0250 – 16 – D2 B

Ý nghĩa từng phần của mã đặt hàng van Shinyi EMD DN250 là:

• EMD30: Bộ truyền động điện EMD30
• 0250: Kích thước DN250
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra, dòng Shinyi EMD-0250 còn có thể được sản xuất theo nhiều tiêu chuẩn mặt bích khác nhau như:

• PN10 >> Hiểu thêm PN10 là gì
• PN25 >> Hiểu rõ PN25 là gì
• Tiêu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• ANSI 150LB
