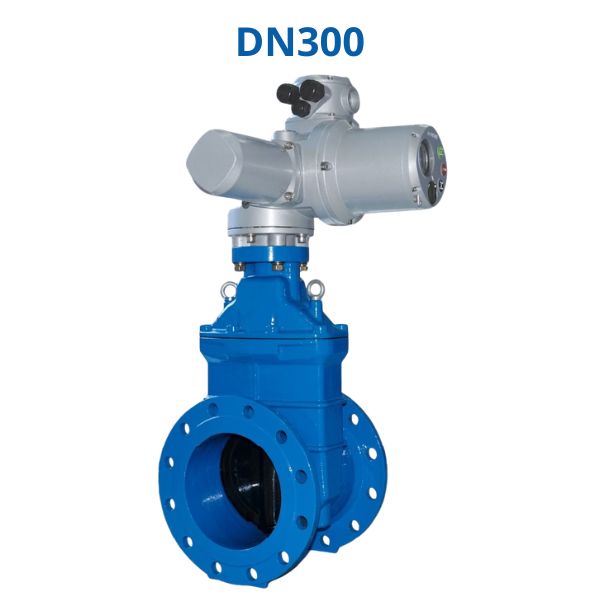

EMD DN300

Van Shinyi EMD DN300 được thiết kế cho các tuyến ống truyền tải lưu lượng lớn, nổi bật với kết nối mặt bích từ 12 ~ 16 lỗ bulong giúp tăng độ ổn định khi vận hành

1. Van Shinyi EMD DN300 xuất hiện trong hệ thống nào

Van Shinyi EMD DN300 là dòng van cổng động cơ điện Shinyi được thiết kế cho các tuyến đường ống có lưu lượng lớn, nơi yêu cầu khả năng đóng mở từ xa và vận hành tự động. Shinyi EMD-0300 thường được lắp đặt tại:

• Nhà máy cấp nước sạch
• Trạm bơm tăng áp công suất lớn
• Hệ thống truyền tải nước đô thị
• Nhà máy xử lý nước thải
• Hệ thống PCCC trung tâm
• Khu công nghiệp và khu chế xuất

2. Kích thước của Shinyi EMD-0300

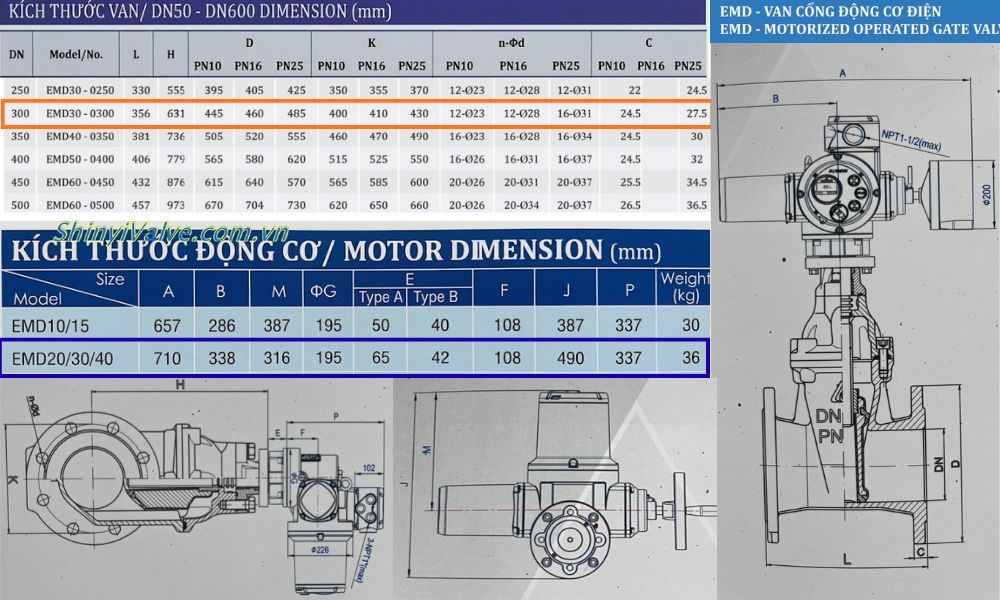

Đối với các công trình sử dụng đường ống DN300, việc kiểm tra kích thước lắp đặt là bước quan trọng trước khi đặt hàng. Theo catalogue Shinyi, các thông số kích thước cơ bản của van cổng gang model Shinyi EMD DN300 gồm:

• Kích thước danh nghĩa: DN300
• Chiều dài thân van (L): 356 mm
• Chiều cao thân van (H): 631 mm
• Đường kính ngoài mặt bích (D): 445 ~ 485 mm
• Khoảng cách tâm các lỗ bulong (K): 400 ~ 430 mm
• Tổng số lỗ bulong (n): 12 ~ 16 lỗ
• Đường kính lỗ bulong (Ød): Ø23 ~ Ø31 mm
• Kích thước cổ kết nối (C): 24.5 ~ 27.5 mm

Kích thước bộ truyền động điện EMD30 là:

• Chiều dài tổng thể (A): 710 mm
• Chiều rộng bộ động cơ (B): 338 mm
• Chiều dài cụm điều khiển (M): 316 mm
• Đường kính thân động cơ (ØG): 195 mm
• Chiều cao bộ truyền động (J): 490 mm
• Kích thước tay vận hành khẩn cấp (P): 337 mm

3. Yếu tố giúp van Shinyi EMD DN300 vận hành ổn định

Khả năng vận hành ổn định của van cổng mặt bích dòng Shinyi EMD-0300 không chỉ đến từ bộ truyền động điện mà còn là sự kết hợp của nhiều yếu tố kỹ thuật khác nhau. Một số đặc điểm nổi bất của Shinyi EMD-0300 là:

• Thân van bằng gang cầu có độ bền cơ học cao
• Lá van bọc cao su EPDM giúp tăng độ kín khi đóng
• Bộ truyền động EMD30 được thiết kế giúp điều khiển tự động
• Tiêu chuẩn bảo vệ IP68 giúp hạn chế ảnh hưởng của môi trường bên ngoài
• Lớp sơn epoxy bảo vệ bề mặt khỏi ăn mòn và oxy hóa
• Hỗ trợ điều khiển tại chỗ và điều khiển từ xa

4. Kết nối của bộ truyền trên van Shinyi EMD DN300

Bộ truyền động EMD30 được thiết kế đồng bộ với thân van nhằm đảm bảo khả năng truyền mô-men xoắn ổn định trong quá trình đóng mở. Bộ truyền động trên Shinyi EMD-0300 giúp việc lắp đặt và thay thế thuận tiện hơn khi cần bảo trì. Các thông số kết nối của bộ truyền động EMD30 là:

• Đầu kết nối được sản xuất theo tiêu chuẩn ISO 5210
• Kích thước đầu kết nối (E):
  • Type A: 65 mm (sử dụng cho van cổng ty nổi RRHX)
  • Type B: 42 mm (sử dụng cho van cổng ty chìm RVHX)
• Phiên bản động cơ integral type và intelligent type sử dụng cùng một bộ kích thước lắp đặt

5. Đọc hiểu mã đặt hàng Shinyi EMD-0300

Khi lựa chọn van Shinyi EMD DN300, người mua nên hiểu rõ ý nghĩa của mã đặt hàng để tránh nhầm lẫn về cấu hình kỹ thuật. Ví dụ:

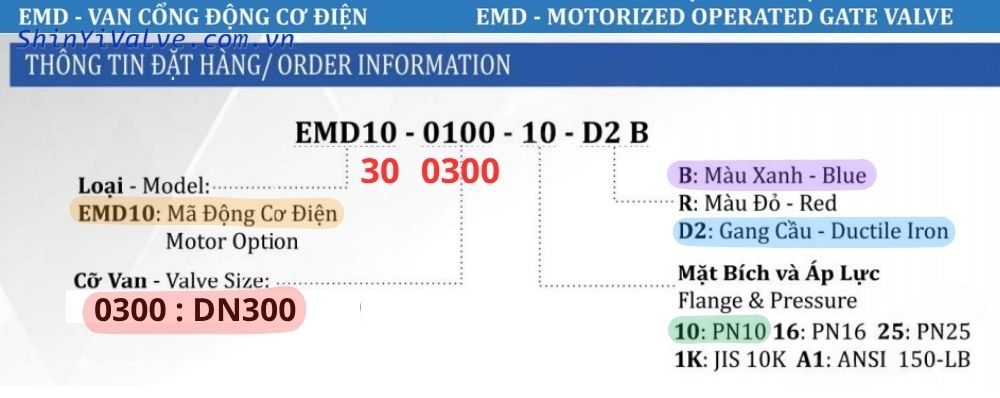

EMD30-0300-10-D2 B

Ý nghĩa từng ký hiệu là:

• EMD30: Bộ truyền động điện EMD30
• 0300: Kích thước DN300
• 10: Áp lực PN10 >> Đọc thêm PN10 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra, Shinyi EMD-0300 còn được sản xuất theo nhiều cấp áp lực và tiêu chuẩn mặt bích khác nhau như:

• PN16 >> Hiểu rõ PN16 là gì
• PN25 >> Đọc thêm PN25 là gì
• Tiểu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• ANSI 150LB
