FNCX-0080-A1

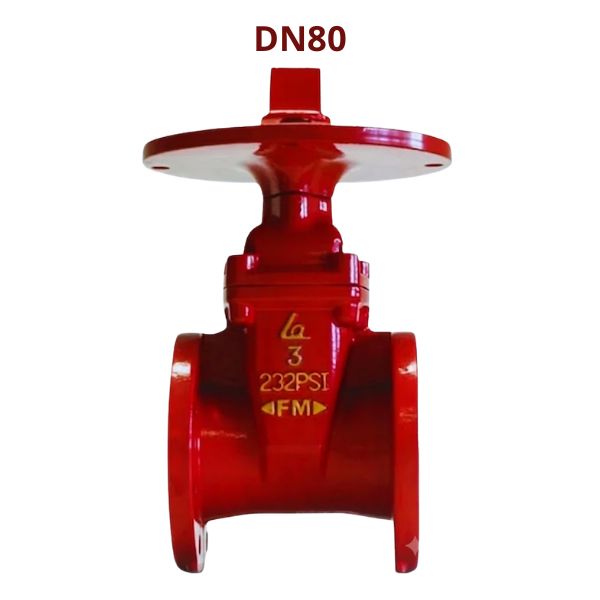

Van Shinyi FNCX-0080-A1 là dòng van cổng DN80 thuộc thương hiệu van Shinyi, nổi bật với thiết kế ty chìm, kết nối mặt bích ANSI 150LB và chứng nhận UL/FM chuyên dùng cho hệ thống phòng cháy chữa cháy

1. Van Shinyi FNCX-0080-A1 được sử dụng ở đâu

Van Shinyi FNCX-0080-A1 được sử dụng phổ biến trên các tuyến ống nhánh và cụm điều khiển trong hệ thống phòng cháy chữa cháy. Model này thuộc dòng van cổng ty chìm UL FM Shinyi với thiết kế ty chìm, vận hành bằng nắp chụp và đạt chứng nhận UL FM Valve

Một số vị trí lắp đặt phổ biến của van Shinyi FNCX-0080-A1 gồm:

• Tuyến ống cấp nước cho hệ thống sprinkler
• Cụm điều khiển chữa cháy trong nhà xưởng
• Hệ thống chữa cháy của trung tâm thương mại
• Các tuyến ống phân phối nước chữa cháy DN80
• Hệ thống cấp nước PCCC trong nhà và ngoài trời

2. Vì sao nhiều người tìm kiếm FNCX-0080 150PSI

Khi tra cứu catalogue hoặc tìm kiếm thông tin kỹ thuật, nhiều người thường sử dụng từ khóa FNCX-0080 150PSI thay vì mã đầy đủ của sản phẩm. Nguyên nhân là model van Shinyi FNCX-0080-A1 thuộc nhóm van cổng mặt bích tiêu chuẩn ANSI 150LB, trong đó A1 là ký hiệu nhận biết phiên bản áp lực theo tiêu chuẩn ANSI.

Van Shinyi FNCX-0080-A1 có các phiên bản áp suất khác nhau như:

• FNCX-0080 150 PSI
• FNCX-0080 232 PSI

3. Tiêu chuẩn kỹ thuật của van Shinyi FNCX-0080-A1

Một trong những điểm nổi bật của van Shinyi FNCX-0080-A1 là được sản xuất theo nhiều tiêu chuẩn kỹ thuật dành cho hệ thống chữa cháy. Theo catalogue của nhà sản xuất, FNCX-0080 150PSI và FNCX-0080 232PSI đáp ứng các tiêu chuẩn chính gồm:

• Tiêu chuẩn thiết kế: AWWA C509, AWWA C606 và AWWA C515
• Chứng nhận sản phẩm: FM1120/1130 và UL HMZR
• Tiêu chuẩn Face to Face: ASME B16.10
• Tiêu chuẩn mặt bích: ASME B16.42 Class 150
• Nhiệt độ làm việc: -10°C ~ 80°C.
• Môi trường làm việc: Hệ thống phòng cháy chữa cháy

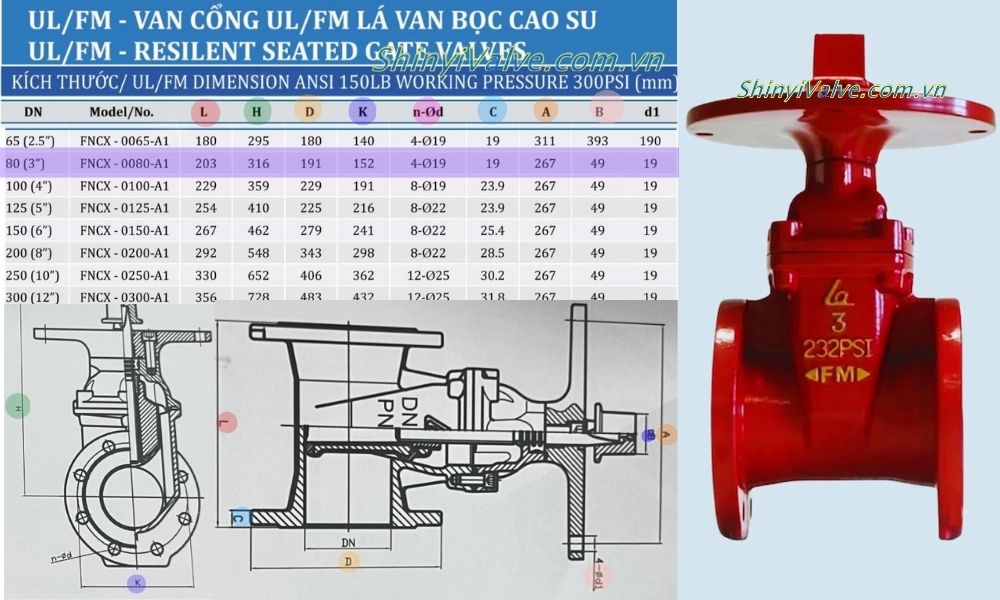

4. Kích thước của FNCX-0080 150PSI

Theo bảng kích thước ANSI 150LB của Shinyi, model FNCX-0080 150PSI và FNCX-0080 232PSI có các thông số lắp đặt như sau:

• Kích thước danh nghĩa: DN80 ~ 3″ >> Đọc thêm DN80 là phi bao nhiêu
• Chiều dài thân van (L): 203 mm
• Chiều cao tổng thể (H): 316 mm
• Đường kính ngoài mặt bích (D): 191 mm
• Đường kính vòng tâm bulong (K): 152 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 4 lỗ Ø19 mm
• Độ dày mặt bích (C): 19 mm
• Kích thước đầu vận hành của nhóm van cổng ty chìm (A): 267 mm
• Bề rộng đầu vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

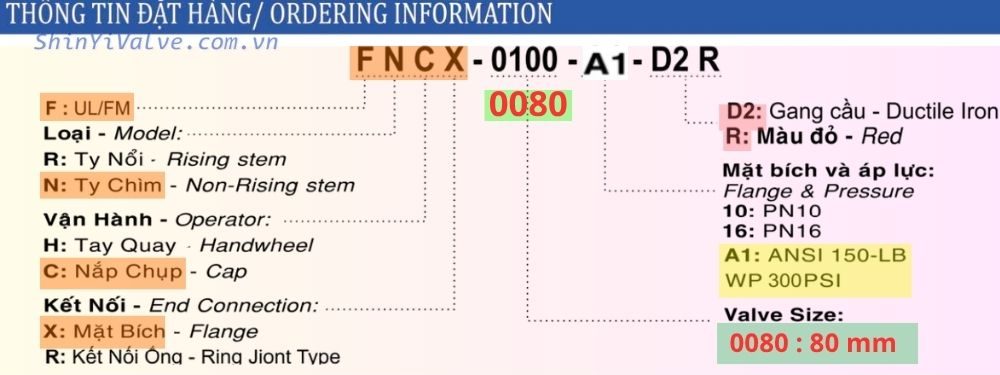

5. Đọc hiểu model van Shinyi FNCX-0080-A1

Khi đặt hàng, người dùng nên hiểu ý nghĩa các ký hiệu trên model để tránh nhầm lẫn giữa các phiên bản khác nhau. Ví dụ mã đặt hàng đầy đủ của van cổng gang model này là:

FNCX-0080-A1-D2R

Mã đặt hàng này được hiểu như sau:

• F: Thiết bị đạt chứng nhận UL/FM
• N: Kiểu non-rising gate valve (ty chìm)
• C: Vận hành bằng nắp chụp (Cap)
• X: Kết nối mặt bích (Flange)
• 0080: Kích thước DN80
• A1: Phiên bản ANSI 150LB.
• D2: Thân van bằng gang cầu ASTM A536
• R: Sơn Epoxy màu đỏ (Red)

Khi liên hệ đại lý van Shinyi, người mua nên cung cấp đầy đủ mã FNCX-0080-A1-D2R để được xác nhận đúng phiên bản áp suất, tiêu chuẩn mặt bích và cấu hình sản phẩm trước khi đặt hàng
