FNCX-0300-A1

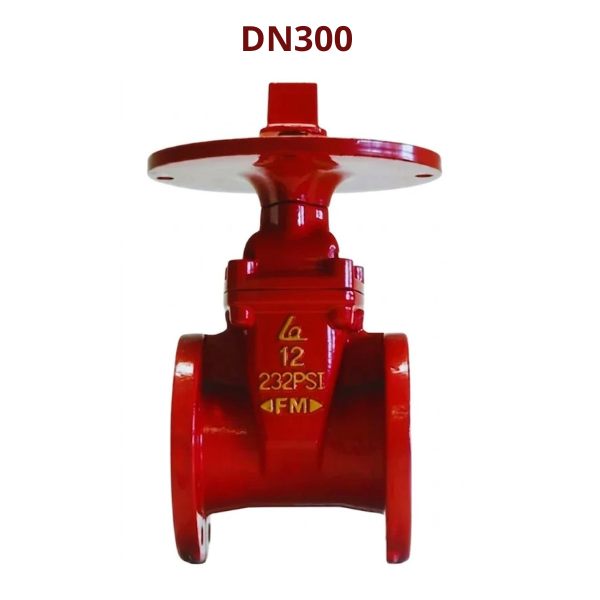

Van Shinyi FNCX-0300-A1 được thiết kế cho các tuyến ống chữa cháy lưu lượng lớn theo tiêu chuẩn ANSI 150LB, là van bọc cao su EPDM và thân gang cầu bền chắc

1. Vai trò của van Shinyi FNCX-0300-A1

Van Shinyi FNCX-0300-A1 là dòng van cổng ty chìm UL FM Shinyi kích thước DN300, thường được lắp đặt trên các tuyến ống chính của hệ thống phòng cháy chữa cháy. Một số vai trò chính của van Shinyi FNCX-0300-A1 là:

• Đóng mở nguồn cấp nước PCCC
• Cô lập từng khu vực trên hệ thống
• Hỗ trợ công tác bảo trì, sửa chữa
• Kết hợp với trụ điều khiển ngoài nhà
• Đảm bảo khả năng vận hành của hệ thống đạt chuẩn UL FM Valve

2. Áp suất làm việc của van Shinyi FNCX-0300-A1

Khi lựa chọn van cổng cho các tuyến ống chữa cháy DN300, áp suất làm việc thường là thông số được kiểm tra đầu tiên. Bởi dù cùng kích thước, mỗi hệ thống lại có yêu cầu áp lực vận hành khác nhau. Đối với van Shinyi FNCX-0300-A1, người dùng thường bắt gặp các cách gọi về mức áp suất như:

• FNCX-0300 150PSI
• FNCX-0300 232PSI

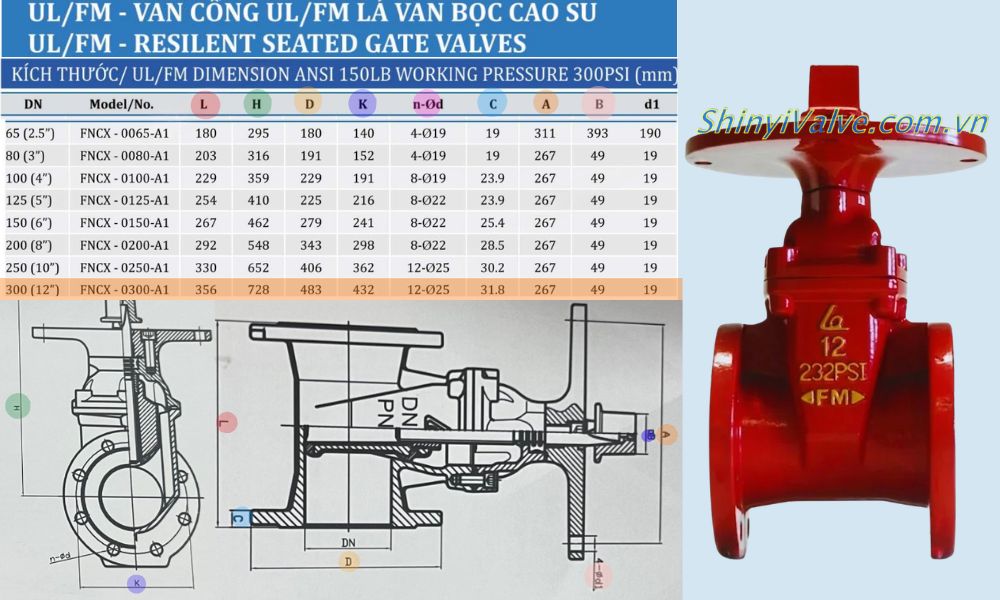

3. Kích thước lắp đặt của van Shinyi FNCX-0300-A1

Trước khi lựa chọn thiết bị, người dùng nên kiểm tra kích thước lắp đặt để đảm bảo phù hợp với hệ thống đường ống hiện có. Theo catalogue UL/FM của Shinyi, van cổng gang model FNCX-0300 150PSI và FNCX-0300 232PSI có các thông số chính gồm:

• Kích thước danh nghĩa: DN300 (12″)
• Chiều dài thân van (L): 356 mm
• Chiều cao tổng thể (H): 728 mm
• Đường kính mặt bích (D): 483 mm
• Đường kính vòng tâm bulong (K): 432 mm
• Số lượng và đường kính lỗ bulong (n-Ød): 12 lỗ Ø25 mm
• Độ dày mặt bích (C): 31.8 mm
• Kích thước đầu vận hành (A): 267 mm
• Bề rộng đầu vận hành (B): 49 mm
• Đường kính lỗ vận hành (d1): 19 mm

4. Tiêu chuẩn sản xuất của FNCX-0300 150PSI

Một trong những lý do giúp van Shinyi FNCX-0300-A1 được sử dụng phổ biến là khả năng đáp ứng các tiêu chuẩn quốc tế dành cho hệ thống chữa cháy. Theo catalogue của Shinyi, van cổng mặt bích model FNCX-0300 150PSI được sản xuất theo các tiêu chuẩn:

• Tiêu chuẩn thiết kế: AWWA C509, AWWA C515
• Chứng nhận sản phẩm: FM 1120/1130
• Chứng nhận UL: UL HMZR
• Tiêu chuẩn mặt bích: ASME B16.42 Class 150
• Tiêu chuẩn Face to Face: ASME B16.10

Nhờ đó, FNCX-0300 150PSI có thể đáp ứng các yêu cầu kỹ thuật của nhiều dự án PCCC trong công nghiệp và dân dụng

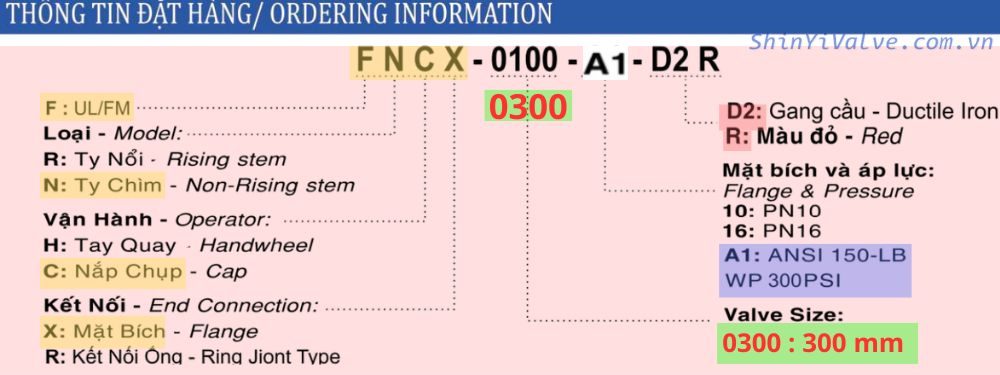

5. Thông tin đặt hàng của van Shinyi FNCX-0300-A1

Để tránh nhầm lẫn giữa các phiên bản khác nhau, người mua nên cung cấp đầy đủ mã sản phẩm khi gửi yêu cầu báo giá. Ví dụ mã đặt hàng hoàn chỉnh là FNCX-0300-A1-D2R được hiểu như sau:

• F: Chứng nhận UL/FM
• N: Van cổng ty chìm (non-rising gate valve)
• C: Kiểu vận hành nắp chụp
• X: Kết nối mặt bích
• 0300: Kích thước DN300
• A1: ANSI 150LB >> Đọc thêm 150LB là gì
• D2: Thân van bằng gang cầu
• R: Sơn Epoxy màu đỏ

Vì vậy, khi làm việc với đại lý van Shinyi, việc cung cấp chính xác mã sản phẩm sẽ giúp xác nhận đúng cấu hình áp suất, tiêu chuẩn kết nối và phiên bản van trước khi đặt mua
