EMD DN450

Van Shinyi EMD DN450 là dòng van cổng Shinyi sử dụng bộ truyền động EMD60, đạt tiêu chuẩn bảo vệ IP68 và kết nối mặt bích 20 lỗ bulong giúp tăng độ ổn định khi vận hành

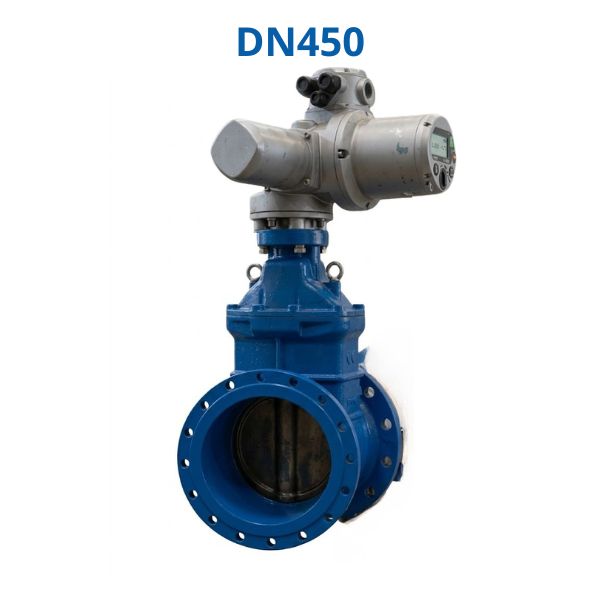

1. Van Shinyi EMD DN450 là gì

Van Shinyi EMD DN450 là dòng van cổng động cơ điện Shinyi được thiết kế cho các tuyến đường ống có kích thước lớn, nơi yêu cầu khả năng đóng mở từ xa và vận hành tự động thay vì thao tác bằng tay quay truyền thống.

Trong thực tế, van Shinyi EMD DN450 thường được ứng dụng trong:

• Nhà máy cấp nước sạch
• Trạm bơm tăng áp công suất lớn
• Hệ thống truyền tải nước đô thị
• Hệ thống PCCC trung tâm
• Khu công nghiệp và nhà máy sản xuất

2. Kích thước chi tiết của van Shinyi EMD DN450

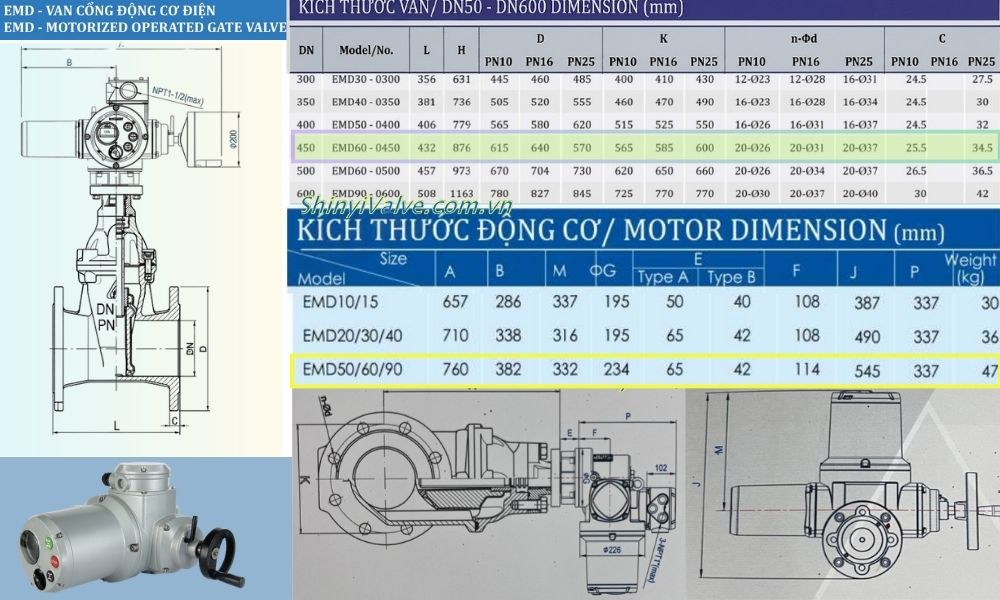

Việc kiểm tra kích thước lắp đặt là yêu cầu bắt buộc trước khi đặt mua van Shinyi DN450. Thông số kích thước thân van của van cổng gang model Shinyi EMD-0450 gồm:

• Kích thước danh nghĩa: DN450
• Model: EMD60-0450
• Chiều dài thân van (L): 432 mm
• Chiều cao thân van (H): 876 mm
• Đường kính ngoài mặt bích (D): 615 ~ 640 mm
• Khoảng cách tâm các lỗ bulong (K): 565 ~ 600 mm
• Tổng số lỗ bulong (n): 20 lỗ
• Đường kính lỗ bulong (Ød): Ø26 ~ Ø37 mm
• Kích thước cổ kết nối (C): 25.5 ~ 34.5 mm

Kích thước bộ truyền động EMD60 là:

• Chiều dài tổng thể (A): 760 mm
• Chiều rộng bộ động cơ (B): 382 mm
• Chiều dài cụm điều khiển (M): 332 mm
• Đường kính thân động cơ (ØG): 234 mm
• Kích thước đầu kết nối (E):
  • Type A: 65 mm (Sử dụng cho van cổng ty nổi model  RRHX)
  • Type B: 42 mm (Sử dụng cho van cổng ty chìm dòng RVHX)
• Kích thước đế kết nối (F): 114 mm
• Chiều cao bộ truyền động (J): 545 mm
• Kích thước tay vận hành khẩn cấp (P): 337 mm
• Khối lượng bộ truyền động: 47 kg

Với chiều cao thân van lên tới gần 900 mm, van Shinyi EMD DN450 thuộc nhóm van kích thước lớn nên cần được tính toán kỹ về không gian lắp đặt ngay từ giai đoạn thiết kế.

3. Vì sao cần kiểm tra không gian trước khi lắp đặt Shinyi EMD-0450

Khác với các model EMD DN100 hoặc EMD DN150, Shinyi EMD-0450 có kích thước tổng thể lớn hơn rất nhiều do được tích hợp thêm bộ truyền động điện EMD60 phía trên thân van. Trước khi lắp đặt, người dùng nên kiểm tra:

• Khoảng không gian phía trên van để tháo lắp động cơ
• Khoảng cách giữa van và các thiết bị lân cận
• Không gian phục vụ công tác bảo trì định kỳ
• Vị trí đi dây tín hiệu và nguồn điện
• Khả năng tiếp cận khi cần sửa chữa hoặc thay thế bộ truyền động

4. Bộ truyền động EMD60 khác gì

Một trong những điểm khác biệt của van Shinyi EMD DN450 là sử dụng bộ truyền động điện EMD60 thay vì EMD30 như dòng EMD DN250 hoặc EMD40 của EMD DN350 trên các kích thước nhỏ hơn. EMD60 được thiết kế dành cho các dòng van có kích thước lớn với những đặc điểm như:

• Kích thước và trọng lượng lớn hơn
• Khả năng đáp ứng mô-men vận hành cao hơn
• Hỗ trợ điều khiển tại chỗ (Local) và điều khiển từ xa (Remote)
• Hỗ trợ tín hiệu phản hồi trạng thái vận hành
• Tích hợp màn hình hiển thị LCD
• Đạt tiêu chuẩn bảo vệ IP68

Ngoài ra, bộ truyền động EMD60 còn được sản xuất theo tiêu chuẩn kết nối ISO 5210, giúp việc lắp đặt và đồng bộ với thân van diễn ra thuận lợi hơn

5. Đọc hiểu mã đặt hàng Shinyi EMD-0450

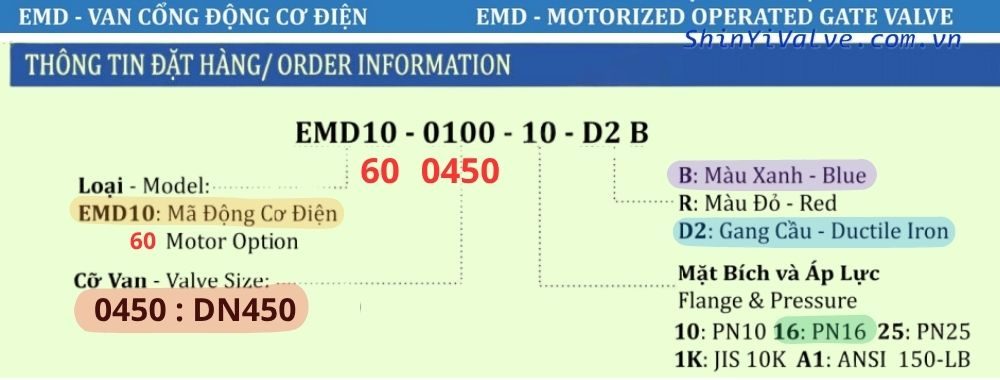

Khi lựa chọn van cổng mặt bích dòng Shinyi EMD-0450, người mua nên hiểu rõ ý nghĩa của mã đặt hàng để tránh nhầm lẫn về kỹ thuật. Ví dụ:

EMD60-0450-16-D2 B

Ý nghĩa từng ký hiệu của van Shinyi EMD DN450 là:

• EMD60: Bộ truyền động điện EMD60
• 0450: Kích thước DN450
• 16: Áp lực PN16 >> Đọc thêm PN16 là gì
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh

Ngoài ra, Shinyi EMD-0450 còn có thể được sản xuất theo nhiều tiêu chuẩn kết nối khác nhau như:

• PN10 >> Hiểu thêm mức áp lực làm việc PN10 là gì
• PN25 >> Đọc thêm để hiểu rõ mức áp PN25 là gì
• Tiêu chuẩn mặt bích JIS 10K
• Tiểu chuẩn mặt bích JIS 16K
• Tiêu chuẩn ANSI 150LB
